Desenhar uma Trama 2D

Use a ferramenta Trama para desenhar tramas à mão livre no projecto - por exemplo, para criar fragmentos numa vista de Corte ou Elevação.

  1. Nas definições da ferramenta Trama, escolha uma Categoria da Trama.

    • As primeiras três (Desenho/Corte/Preenchimento) são as mesmas categorias definidas na caixa de diálogo Trama. Ver Categorias de Tramas
    • Use a categoria que corresponde à função Trama: se estiver a fragmentar um elemento de corte, escolha Trama de Corte; se estiver a trabalhar num elemento por cortar numa elevação, escolha Trama de Superfície.
    • As duas outras categorias (Material de Construção e Superfície) facilitam a combinação de tramas de corte com base em Materiais de Construção e tramas de superfície com base em Superfícies. Ver descrições abaixo.

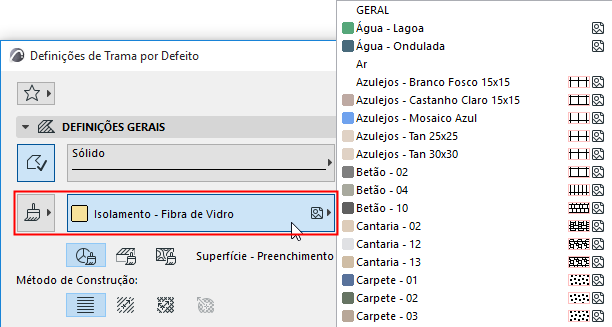

  2. Agora, o pop-up Trama contém Tramas dessa Categoria. Escolha um tipo de Trama (ou Superfície ou Material de Construção).
  3. Desenhe uma trama à mão livre.

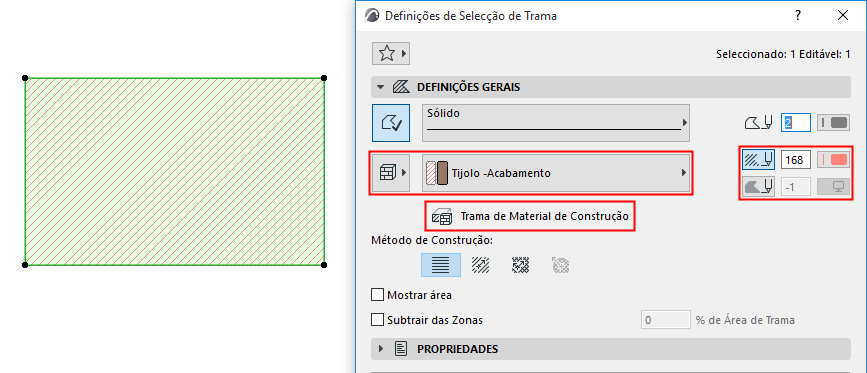

Material de Construção (Corte de Preenchimento)

Usa a trama de corte e cores do Material de Construção escolhido.

Se necessário, pode sobrepor estas cores de fundo/primeiro plano para o elemento da Trama.



Note:

  • Um elemento da Trama nesta categoria é tratado como uma "Trama de Corte" nas Regras de Sobreposição Gráfica.
  • Nos critérios (p. ex., Pesquisar e Seleccionar ou Mapas), "Material de Construção - Trama de Corte" é um critério separado e específico.

Superfície (Preenchimento de Cobertura)

  1. Seleccione uma superfície no pop-up.

  2. Escolha utilizar Cor, Preenchimento ou Textura da Superfície escolhida.


    Note:

    • Um elemento da Trama na categoria "Superfície" é tratado como uma "Trama de Superfície" nas Regras de Sobreposição Gráfica.
    • Nos critérios (p. ex., Pesquisar e Seleccionar ou Mapas), a Cor de Superfície/Preenchimento/Textura da Trama são critérios separados.

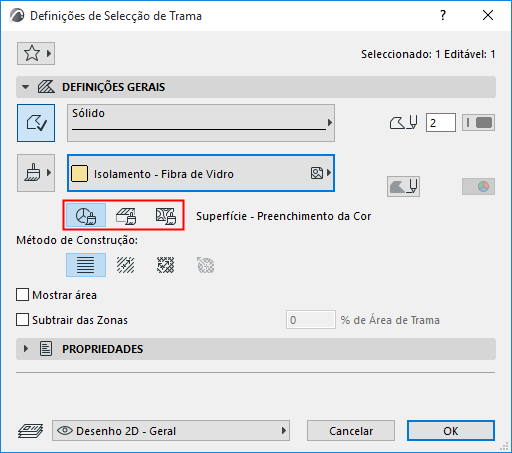

Superfície - Preenchimento da Cor

Usa a Caneta de Fundo da Cor de Superfície.

Se necessário, pode sobrepor esta cor para o elemento Trama.

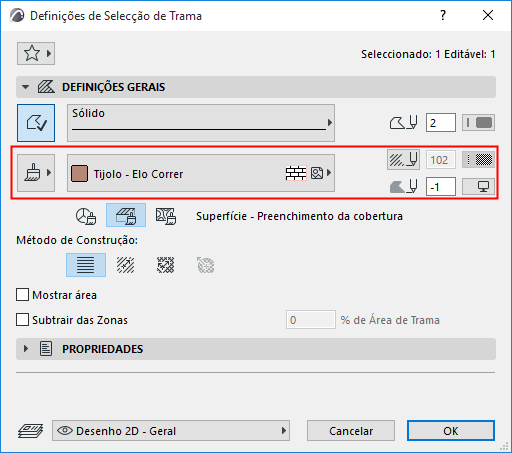

Superfície - Preenchimento da Cobertura

Usa a Caneta de Primeiro Plano do Preenchimento da Cobertura da Superfície.

Sobreponha as canetas de Primeiro Plano e Fundo do elemento da Trama, se necessário.

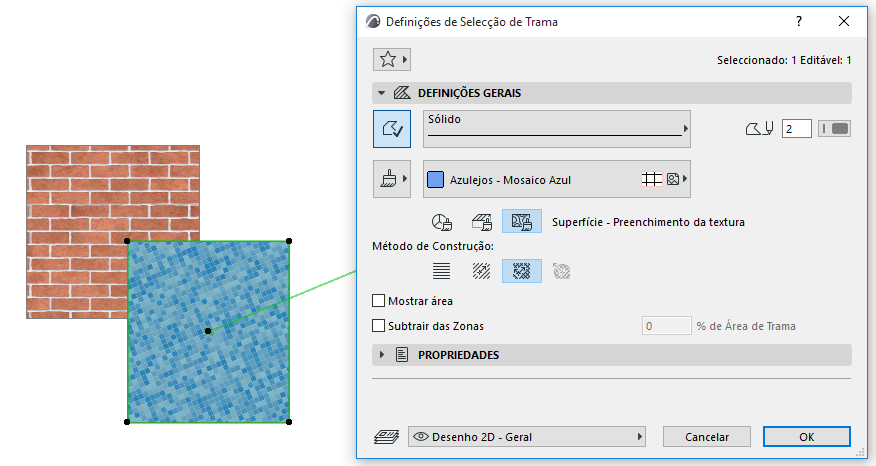

Superfície - Preenchimento da Textura

Esta Trama baseia-se na Textura da Superfície. Não usa canetas.
