Sobre os Módulos de Associação
A utilização de Módulos Associados permite inserir os conteúdos dos ficheiros externos (fontes) no Projecto actualmente aberto.

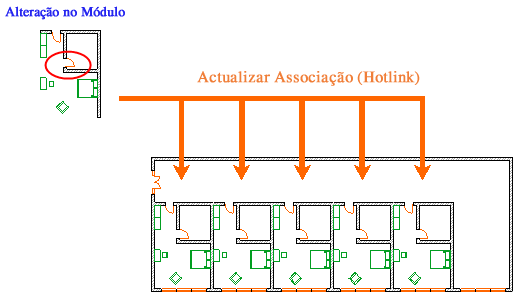

Os Módulos Associados podem ser utilizados, por exemplo, para gerir as estruturas repetitivas de edifícios como hotéis ou escritórios com um grande número de divisões idênticas: se estes forem colocados como um módulo associado, é possível modificá-los todos de uma vez, actualizando o ficheiro de origem. Além disso, as mesmas estruturas podem ser utilizadas em múltiplos Projectos.
Ao actualizar um Módulo Associado, tem a opção de abrir a janela Comparação de Modelo, que o ajuda a visualizar exactamente aquilo que foi alterado em resultado da actualização.
Ver Comparar Modelos Archicad Antes e Depois de Actualizar Associação .
Que ficheiros podem ser colocados como Módulos?
Tipos de Projecção:
- Projecto (.pln)
- um ficheiro de tipo Módulo (mod)
- um Projecto Teamwork de uma BIMcloud (da mesma versão que o seu projecto anfitrião)
- Linhas 2D (*.2DL)
Outros tipos de ficheiros que podem ser colocados como Módulos:
Características dos Módulos de Associação
- Os módulos são armazenados no projecto anfitrião. Mesmo que o ficheiro de Origem não esteja disponível no momento, o módulo ainda está presente e visível. No entanto, o Módulo não pode ser actualizado enquanto o ficheiro de origem referido estiver indisponível.
- Os parâmetros de colocação (p. ex., orientação, Vegetal, Opções de Projecto) de cada Associação podem ser diferentes, mesmo que partilhem a mesma origem do Módulo.
- A Associação colocada só pode ser editada como uma entidade. Os seus elementos não podem ser editados enquanto fizerem parte de uma Associação.
- Os elementos pertencentes a uma Associação seleccionada terão marcas quadradas nos seus pontos de selecção. Se estiverem seleccionados vários Módulos, os seus pontos de selecção terão cores diferentes, para ajudar a distingui-los.

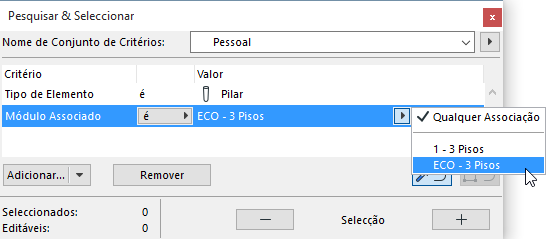

- Pode utilizar o comando Pesquisar & Seleccionar para localizar elementos de Módulos Associados.
Atributos de Módulos de Associação
-
Para módulos baseados no Archicad , ver Tratamento de atributos durante a colagem e associação
- Os atributos de Módulo Associado IFC são geridos de acordo com o ficheiro-tipo do Tradutor para Importação utilizado para colocar a associação IFC. Ver Associar Ficheiro IFC.
- Atributos de Módulo Associado baseado em Rhino (definições de vegetal e superfície) são definidos em Opções de Importação, quando se selecciona o módulo. Ver Opções de Importação para o Modelo 3D Rhino
Os atributos importados com associações não serão removidos se apagar as associações.
Ver também Vegetal para obter mais informações sobre vegetais do Módulo Associado.
Itens da Biblioteca em Módulos de Associação
- Itens de Biblioteca Vinculados: a colocação de um Módulo Associado não importa quaisquer Itens de Biblioteca vinculados. Assegure-se de que os Itens da Biblioteca utilizados pela fonte também estão disponíveis para o anfitrião, tomando uma das seguintes opções:
- Utilize as mesmas Bibliotecas tanto para a fonte como para o anfitrião
- Acrescente as Bibliotecas da fonte às bibliotecas do ficheiro anfitrião

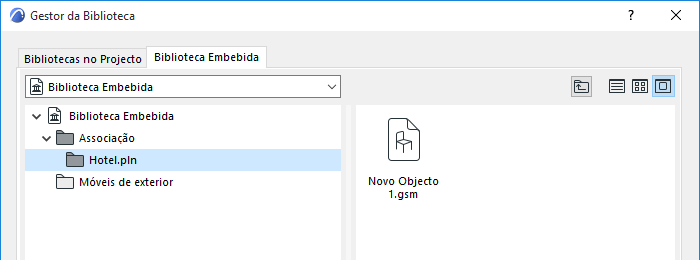

- Objectos Embebidos: colocar um Módulo associado adiciona toda a Biblioteca Embebida do ficheiro de origem à biblioteca embebida do seu ficheiro de destino. A Biblioteca Embebida recentemente adicionada pode ser visualizada no seu Gestor da Biblioteca, dentro da pasta "Associação" criada automaticamente na sua Biblioteca Embebida. Nesta pasta, cada ficheiro de origem da associação é listado separadamente, juntamente com todos os seus objectos embebidos. Estes objectos serão actualizados no seu projecto anfitrião, se forem actualizados no projecto de origem.
Importante: Não é aconselhável colocar nenhum destes objectos separadamente no seu projecto. Estes objectos serão apagados da Biblioteca Embebida, se o Módulo associado for apagado do projecto ou todas as ocorrências colocadas do módulo forem apagadas. (Irá constatar as eliminações depois de reabrir o ficheiro anfitrião.)
