Editar Conteúdo do Módulo Associado

Editar Módulo em Archicad separado

Não disponível para Módulos de Associação baseados em IFC ou Rhino..

1. Dispõe das seguintes opções:
   • No Gestor de Módulo de Associação, escolha o ficheiro de origem pretendido da lista de Originais de Associação e, depois, clique em Abrir numa nova instância.
   • Seleccione a Associação colocada e, depois, use o menu de contexto: Módulo Associado > Editar Módulo noutro Archicad no menu de contexto.
2. Edite o ficheiro de origem, se necessário, depois guarde-o.
   Dica: se pretende ver o contexto da Planta do módulo colocado enquanto edita a sua origem no segundo Archicad , utilize a função “Traço”. (Ver Escolher um Traço Referência
3. Regresse ao primeiro (sistema anfitrião) projecto.
4. Vá para o Gestor de Módulo de Associação. Na Lista de Origem de Associação, note que o Estado da Origem da Associação do módulo editado lê agora Modificado. (Se necessário, clique em Actualizar Estado.)
5. Clique em Actualizar.
6. Clique em OK para realizar a actualização em todas as Associações do módulo e feche o Gestor de Módulo de Associação.
   Nota: em Teamwork, deve reservar a Origem de Associação no Gestor de Módulo de Associação para ser possível a actualização.

Quebrar Associação (Incorporar Elementos)

Use este comando para quebrar esta Associação e embeber os elementos no projecto anfitrião.

Use esta função se tiver colocado uma Associação, mas, agora, pretender editá-la localmente no projecto anfitrião, e não através do respectivo ficheiro de origem.

Por exemplo: se tiver colocado várias associações de um módulo de um quarto de hotel standard. Um dos quartos não se ajusta à planta. Pode quebrar a associação dessa ocorrência e, depois, editar o seu conteúdo para se ajustar à sua localização particular.

1. Seleccionar o módulo na planta.
2. A partir do menu de contexto, use Quebrar Associação (Incorporar Elementos).

   Ou use Ficheiro > Conteúdo Externo > Quebrar Associação (Incorporar Elementos)

   Nota: para quebrar todas as Associações colocadas de um módulo particular, use o comando Quebrar de Ligação do Gestor de Módulo de Associação.
   Nota: em Teamwork, a função Desassociar não está disponível. Em vez disso, pode Explodir o Módulo Associado. (Ver Explodir Ocorrência do Módulo Associado no Teamwork .)
3. Edite os elementos necessários. (Utilize Editar > Agrupar > Suspender Grupos para permitir a edição.)

Guardar Associação como Ficheiro...

Disponível no Gestor de Módulo de Associação e no menu de contexto de um Módulo Associado colocado.

Use este comando para guardar os elementos do Módulo Associado como novo ficheiro no formato módulo (.mod).

Por exemplo: se tiver colocado várias associações de um módulo de um quarto de hotel standard (Quarto A). Pretende alterar um dos layouts do quarto (chamemos-lhe Quarto B), mas sem incorporar os seus elementos no projecto anfitrião (por que vai querer colocar mais associações de Quarto B mais tarde).

1. Seleccione uma Associação. (No Gestor de Módulo de Associação ou na Planta.)

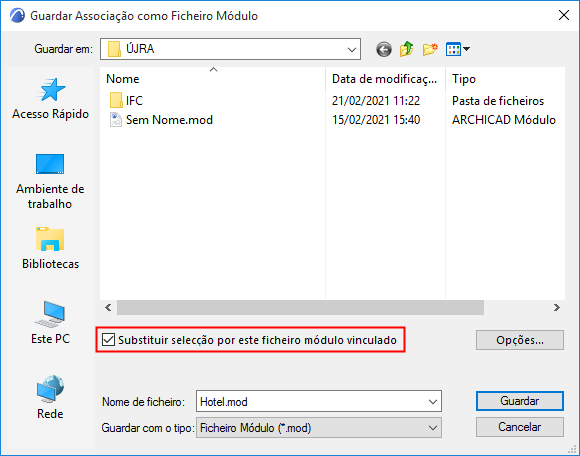

2. Use o comando Guardar como Ficheiro ou Guardar Associação como Ficheiro.
3. Assinale a opção para Substituir selecção por este ficheiro módulo associado.





Criou um módulo novo separado (Quarto B), que pode editar independentemente do módulo do Quarto A original.
