Executar Detecção de Colisão

  1. Vá para a Planta ou Janela 3D.
  2. Vá para Modelação > Verificação de Modelo > Detecção de Colisão.

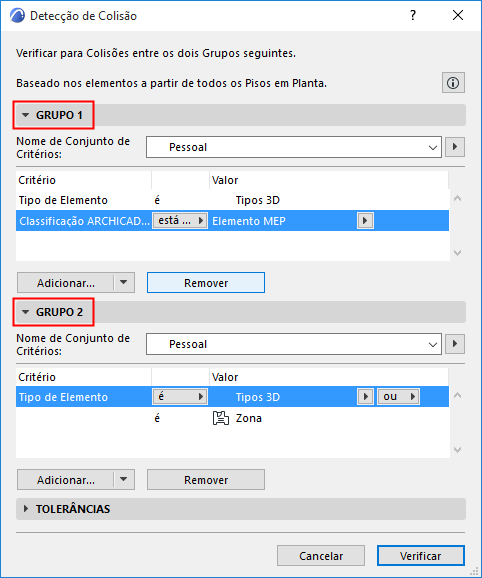

  3. Na caixa de diálogo, defina critérios para os dois grupos de elementos 3D que pretende verificar.

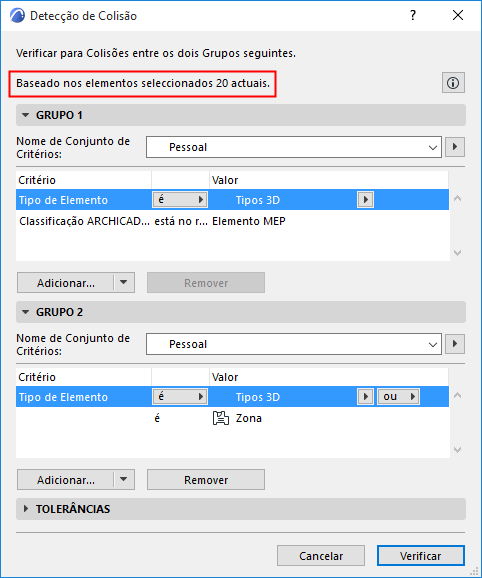

    • Se estiverem seleccionados quaisquer elementos, a Detecção de Colisão apenas verifica os elementos seleccionados! Veja o topo do diálogo para ver o feedback de qualquer selecção actual.

      CollisionDetection1.png    CollisionSelected.png

      Veja Definir Grupos de Colisão para mais informações.

  4. Defina os valores de Tolerância de Superfície e/ou Volume, se necessário.

    Veja Definir Tolerâncias de Volume/Superfície para mais informações.

  5. Prima Verificar para correr a Detecção de Colisão.

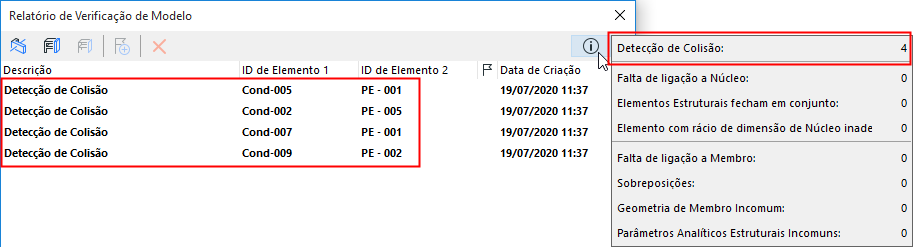

  6. O Relatório de Verificação de Modelo abre-se para apresentar resultados. Os problemas do tipo colisão são enumerados como tal no Relatório. Clique em Informações para ver o número de Colisões.


Tal como acontece com outros problemas enumerados no Relatório de Verificação de Modelo, pode visualizar os elementos relacionados no modelo e criar Assuntos.

Ver Relatório de Verificação de Modelo .

Tópico relacionado:

Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão
