Visualizar dados no Navegador de Sistema

Disponível com o Archicad Collaborate

Seleccione um sistema na metade superior do navegador para ver as dimensões e os cálculos dos seus elementos abaixo

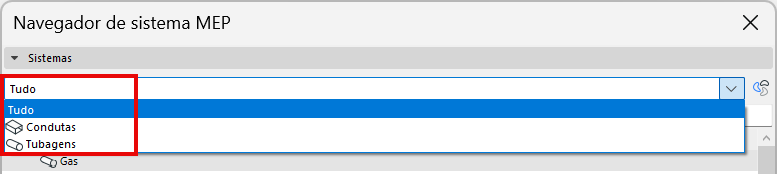

  • Filtre a lista de Sistemas por Condutas ou Tubagens, ou utilize a barra de pesquisa

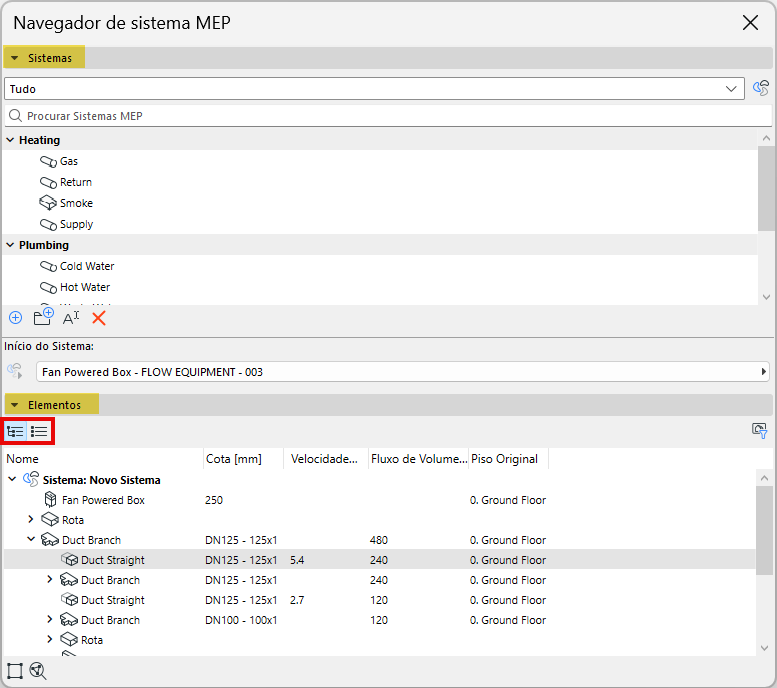

  • Visualize os dados numa estrutura hierárquica em árvore ou como uma lista plana (alterne entre vistas utilizando os ícones)

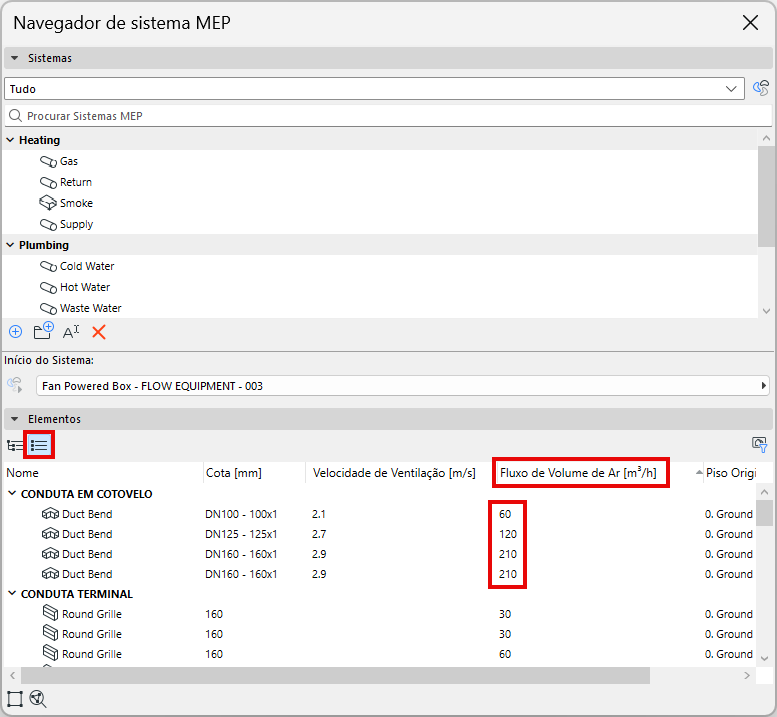

Ordenar e filtrar dados de elementos

Para ordenar os valores por ordem, mude para a vista de lista plana e clique no cabeçalho da coluna:

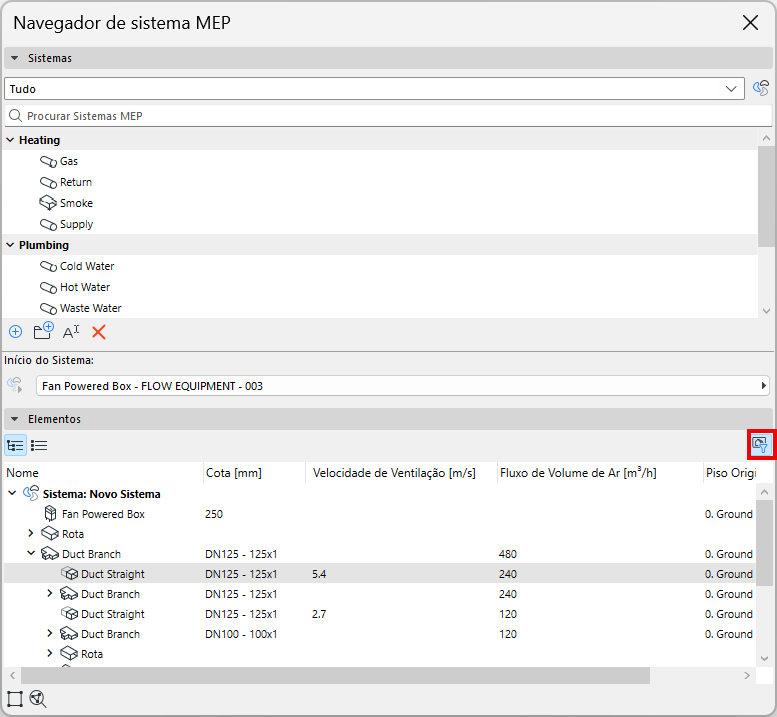

Filtro apenas para elementos visíveis

Para mostrar dados apenas para elementos visíveis na vista atual, filtre por "Apenas elementos visíveis".

Por exemplo:

  • Ocultar os dados dos elementos ocultos pelo Filtro de Renovação
  • Visualizar apenas os dados dos sistemas visíveis na planta de piso atualmente aberta

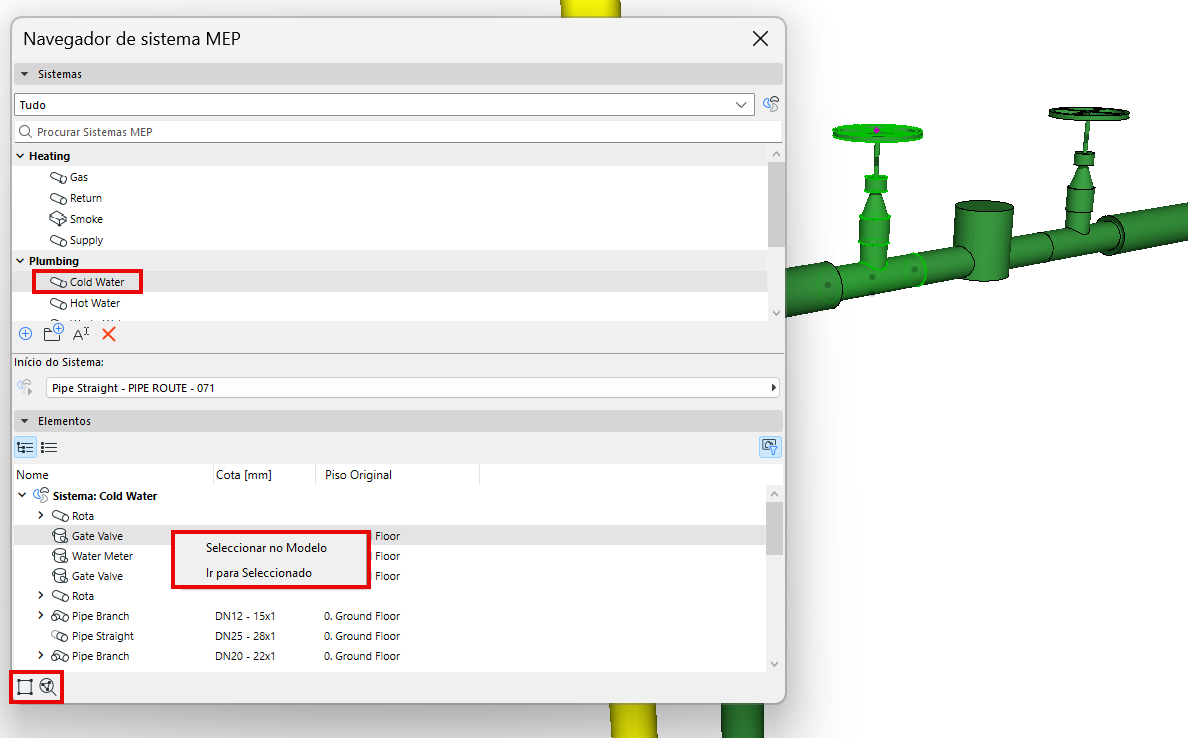

Selecionar no modelo/Zoom para seleccionado

Clique com o botão direito do rato num ou mais elementos ou utilize os ícones na parte inferior do Navegador de Sistema:

  • Utilizar Selecionar no modelo para seleccionar o elemento
  • Utilizar Ir para seleccionado para aumentar o zoom
