Ramos e descolagens
Disponível com o Archicad Collaborate.
Construa o seu traçado MEP de forma intuitiva: seleccione uma ferramenta MEP, depois clique no traçado existente para adicionar ramificações, descolagens, etc.
Ver também Editar Traçado graficamente.

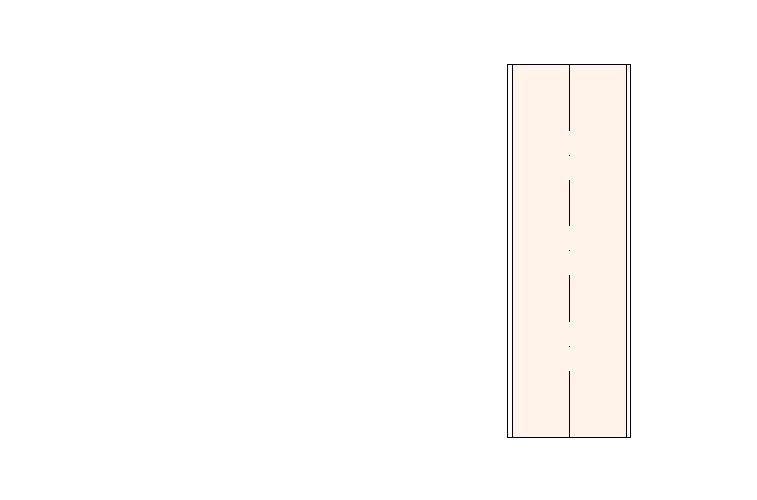

Adicionar Ramificação automaticamente através da ligação de traçados
Quando liga uma conduta ou tubo a outra conduta/tubo, é inserida uma ramificação automaticamente.
O traçado original é dividido em vários elementos de traçado.
Pode ligar traçados mesmo que tenham tipos de Sistemas MEP diferentes.
Ambas as partes ligadas permanecem no seu respectivo tipo de Sistema MEP.
Por exemplo: ligue o sistema de tubagens de Água Quente Potável à Recirculação de Água Potável, ou ligue águas residuais ao sistema de ventilação de águas residuais.
Assista ao Vídeo: Ligar tubagens de sistemas diferentes

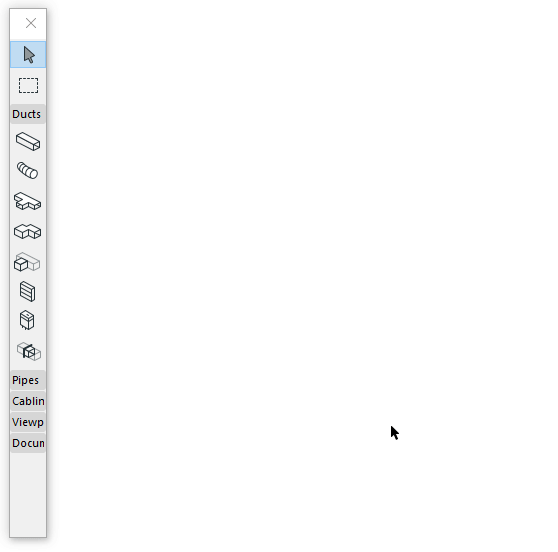

Adicionar Take-off de Conduta
Utilize a ferramenta Take-off para colocar um elemento de take-off e, depois, ligar-lhe uma conduta. Um elemento de transição é criado automaticamente.
Conversão automática de cotovelo para ramo
Quando se adiciona um novo segmento de percurso de tubagem a partir de um cotovelo existente, o cotovelo é automaticamente convertido num T ou num acessório de derivação. Esta conversão funciona mesmo que o novo tubo tenha um diâmetro diferente do existente.
