Colocar Carga Pontual

As Cargas Pontuais podem ser introduzidas em:

• Membros 1D (nó ou aresta)
• Membros 2D (nó, aresta ou superfície)

1. Active a ferramenta Carga de Ponto Estrutural.
2. Em Definições de Ferramenta ou Informações: seleccione um Caso de Carga (ver Definições de Ferramenta de Carga ).
3. Enquanto coloca o elemento de Carga, o potencial elemento anfitrião (Membro Analítico Estrutural) é realçado. Também pode ver antes o aspecto que a Carga terá após a colocação.
   Nota: se passar o cursor sobre múltiplos elementos anfitriões, utilize o separador para alternar entre eles até o direito ser realçado.
4. Clique para terminar.

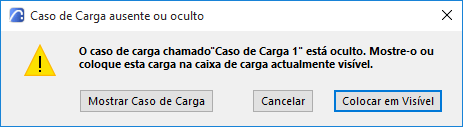

   Nota: as Cargas só são visíveis se pertencerem ao Caso de Carga actualmente visível. Se tentar colocar um elemento de Carga que não pertença ao Caso de Carga visível no momento, recebe uma notificação.







   Colocar uma Carga Pontual

Força Pontual	Momento Pontual
