Configurar Regras de Ajuste

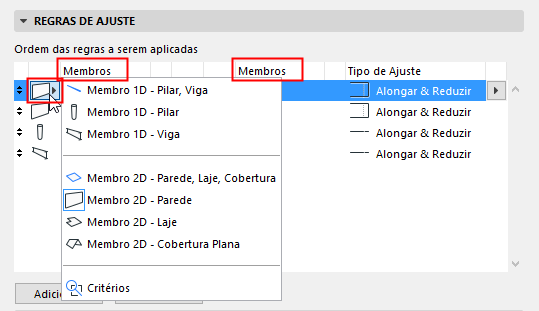

Defina os dois Grupos de Membros: elementos por tipo ou critério (ver Membros na Regra de Ajuste abaixo)
Defina o Método da Regra (ver Métodos de Regras de Ajuste: Um para o outro ou Um ao outro abaixo)

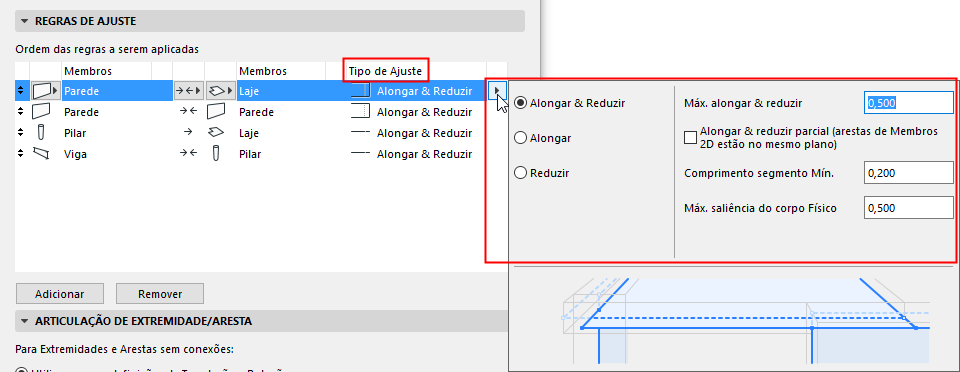

Defina o Tipo de Ajuste.
Defina opções adicionais, em função do ajuste específico
Para mais pormenores, veja Tipos de Ajuste e Opções.

Notas sobre as Regras de Ajuste

As regras aplicam-se pela ordem em que surgem na lista e todas elas são realizadas. Pode arrastar as regras para alterar a sua ordem.
Geralmente, as regras de Afastamento surgem no topo da lista: não são usadas para criar conexões por si, mas para alinhar os elementos de forma a que as restantes regras (Alongar, Reduzir) possam funcionar conforme necessário.

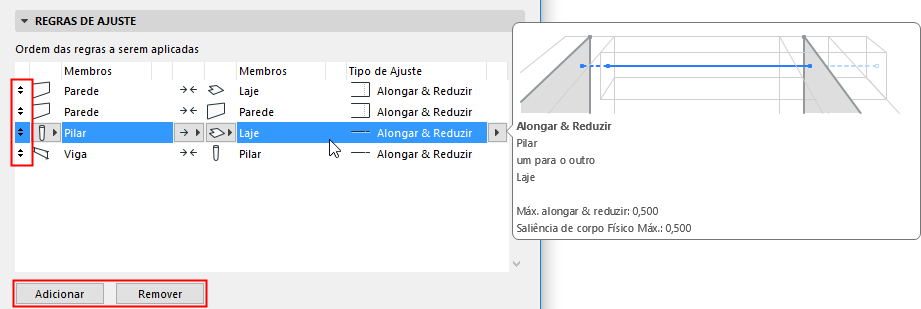

Passe o cursor sobre qualquer Regra de Ajuste para ver um pop-up informativo, mostrando os seus parâmetros e uma pré-visualização.
Utilize os botões no fundo do painel das Regras de Ajuste para Adicionar ou Remover regras.
Importante: se remover uma regra, o ajuste associado deixa de ser aplicado e o Modelo Analítico Estrutural reverte para a sua posição original!

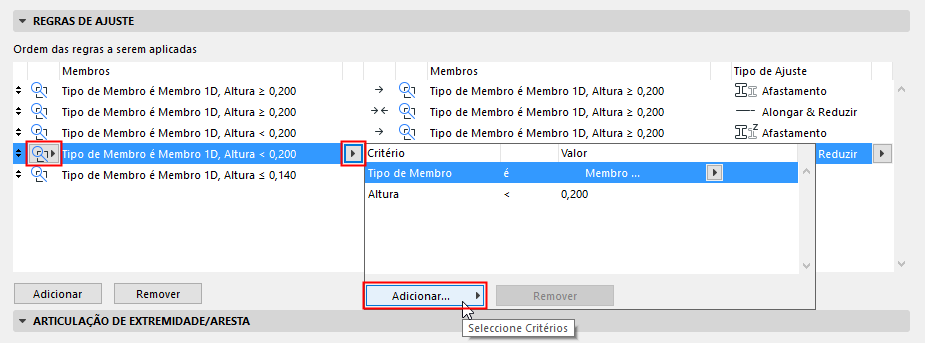

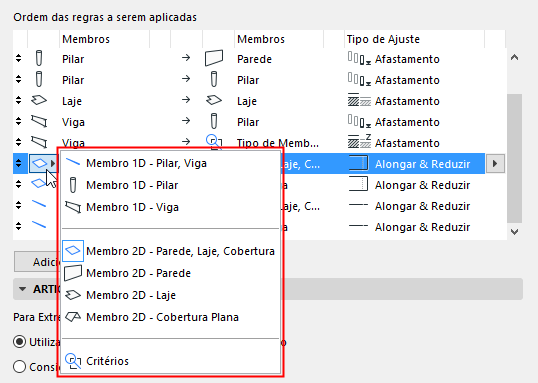

Os Membros de uma Regra de Ajuste podem ser

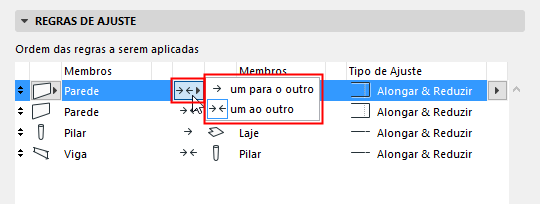

Este controlo define de que modo o ajuste deve afectar os dois grupos de Membros na Regra de Ajuste.

Um para o outro: os Membros na coluna da esquerda são alterados; os Membros na coluna da direita permanecem inalterados. Utilize este método para alongar e/ou reduzir ou para afastar um grupo de elementos entre si. Os ajustes Afastamento e Vínculo usam sempre este método unidireccional.
Um ao outro : São afectados os Membros em ambas as categorias. Utilize este método para alongar e/ou reduzir dois grupos de elementos entre si.

Veja as seguintes secções para obter detalhes e exemplos:
