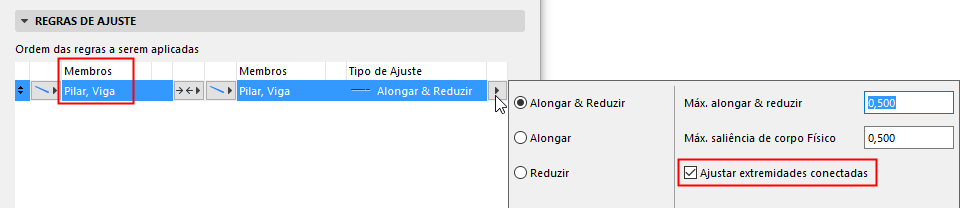

Ajustar extremidades conectadas
Disponível ao ajustar um Membro 1D, utilizando Alongar, Reduzir ou Vínculo.
Se a regra de ajuste actual resultar num novo nó: esta opção permite outros ajustes, que têm em consideração o(s) novo(s) nó(s) de conexão criado(s).
- Serão realizados ajustes adicionais no(s) Membro(s) 1D ligado(s) em cada novo nó.
- Estes ajustes adicionais ocorrem ao longo do eixo x local dos Membros 1D.
- Os valores de Articulação de Extremidade dos Membros 1D baseiam-se neste novo nó de ligação
- Os valores de Ponto Inicial / Ponto Final dos Membros 1D no SAF baseiam-se neste novo nó de ligação
Por exemplo:

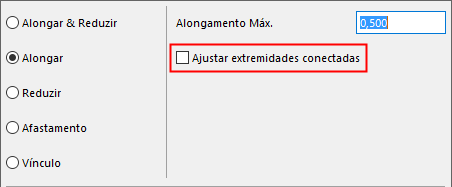

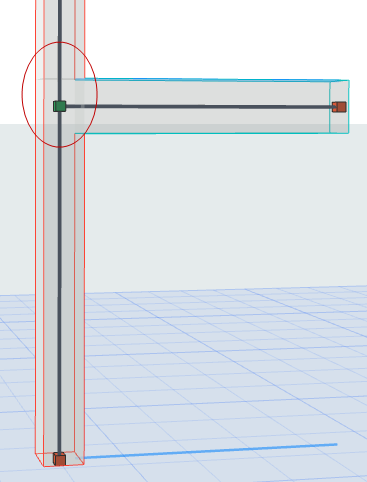

Uma Viga é alongada até ao Pilar, criando um novo nó. A opção "Ajustar Nós Conectados" está desactivada.

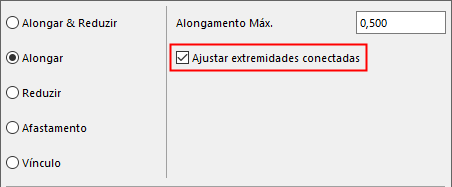

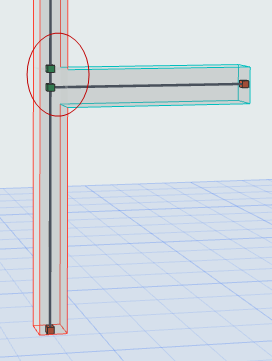

Se activar "Ajustar Extremidades Conectadas": o novo nó de ligação é adicionalmente ajustado, de modo a coincidir com o nó existente.
