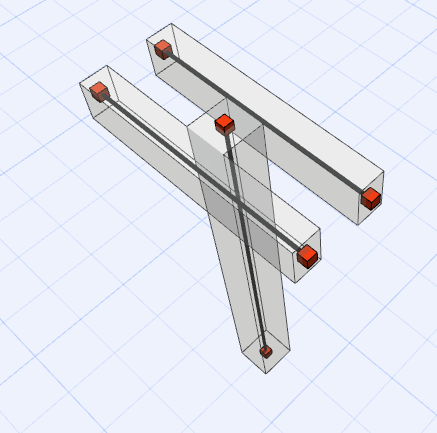

Opções de Afastamento em Caso de Múltiplos Alvos
O afastamento ocorre sempre numa direcção (um para o outro): os Membros a ajustar serão afastados para os seus alvos; os membros alvo permanecerão inalterados. E se existirem vários elementos alvo possíveis?
Neste caso, utilize os controlos "Múltiplos alvos" (apresentados nas imagens abaixo) para definir o grupo de elementos alvo preferido com base na respectiva geometria.
Na caixa de diálogo, clique nos ícones para ver um texto e ilustração relativos a cada possibilidade.

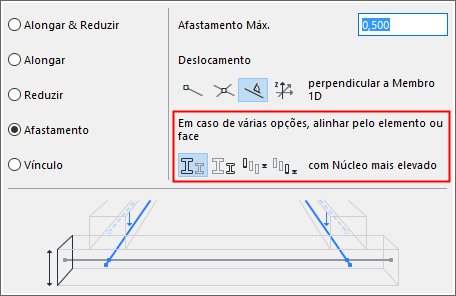

Opções de Alvo Ao Afastar para um Membro 1D
Em caso de múltiplos alvos, afastamento ao elemento com
- Núcleo mais elevado
Afastar para o(s) Membro(s) 1D alvo cuja dimensão de Altura do núcleo seja maior
- Núcleo mais baixo
Afastar para o(s) Membro(s) 1D alvo cuja dimensão de Altura do núcleo seja menor
- Posição mais elevada
Afastar para o(s) Membro(s) 1D alvo com o valor de elevação mais alto
- Posição mais baixa
Afastar para o(s) Membro(s) 1D alvo com o valor de elevação mais baixo
Opções de Alvo Ao Afastar para um Membro 2D
 |
 |
|

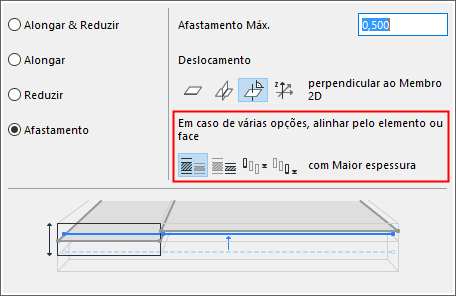

Afastamento de Membro 1D para 2D |

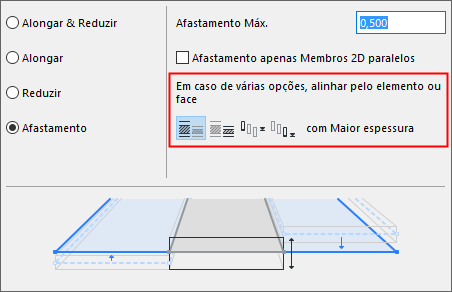

Afastamento de Membro 2D para 2D |
Em caso de múltiplos alvos, afastamento ao elemento com
- Núcleo mais grosso
Afastar para o(s) Membro(s) 2D alvo com o valor de espessura do núcleo maior
- Núcleo mais fino
Afastar para o(s) Membro(s) 2D alvo com o valor de espessura do núcleo mais pequeno
- Posição mais elevada
Afastar para o(s) Membro(s) 2D alvo com o valor de elevação mais alto
- Posição mais baixa
Afastar para o(s) Membro(s) 2D alvo com o valor de elevação mais baixo
Se ainda existirem múltiplos alvos possíveis:
O alvo é escolhido pela seguinte ordem de prioridades:
