Exemplo 2: Alongar Vigas para Pilares

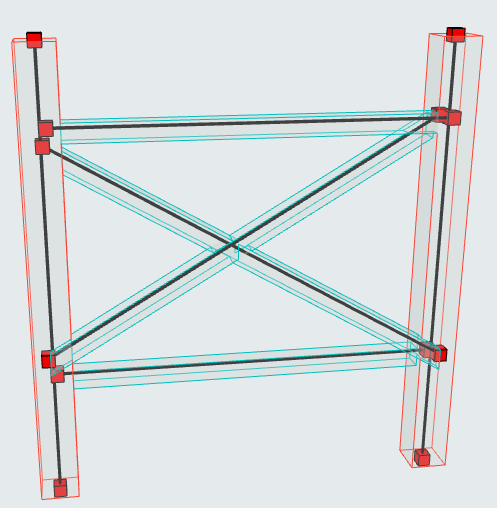

Para ilustrar este tipo de ajuste, usemos uma estrutura em aço comum, composta por Pilares, Vigas e apoios diagonais:

Vemos que os Membros 1D das Vigas não estão ligados aos Pilares: não existe continuidade, o que é necessário para a análise estrutural.

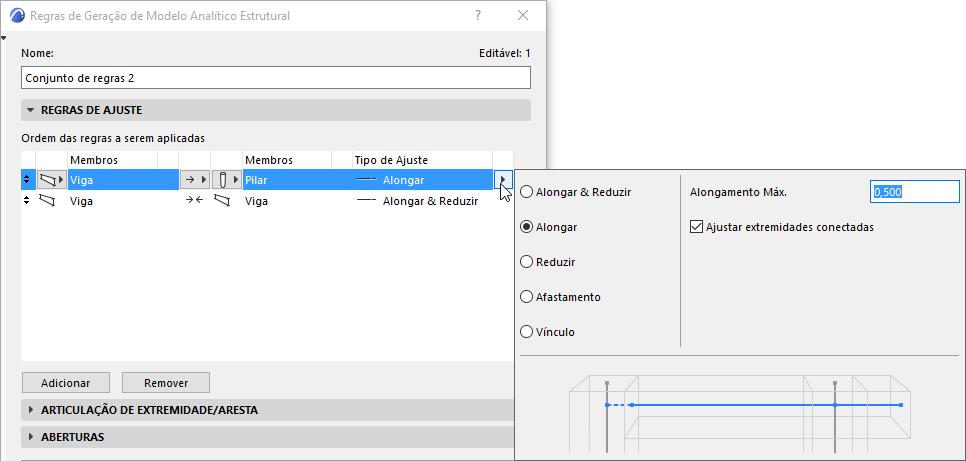

A solução é gerar uma regra de alongamento dos eixos da Viga para os Pilares.

• Grupo de membros 1: Viga
• Grupo de membros 2: Pilar
• Método: um para o outro (alongar a Viga para o Pilar, mas deixar o Pilar como está.)
• Tipo de Ajuste: Alongamento
• Opções adicionais para o alongamento: é permitido o alongamento máximo.
  Nota: as tolerâncias definidas são valores do tipo comprimento; aplicam-se as unidades especificadas para Comprimento em Preferências > Unidades de Trabalho.





As Vigas agora encontram as Colunas, mas o reforço ainda não está certo.

Consulte a próxima secção para continuar: Exemplo 3: Vínculo.
