Mapear Cortes Transversais SAF Por Nome

No Mapeamento de Perfis - Painel Importação do Tradutor SAF:

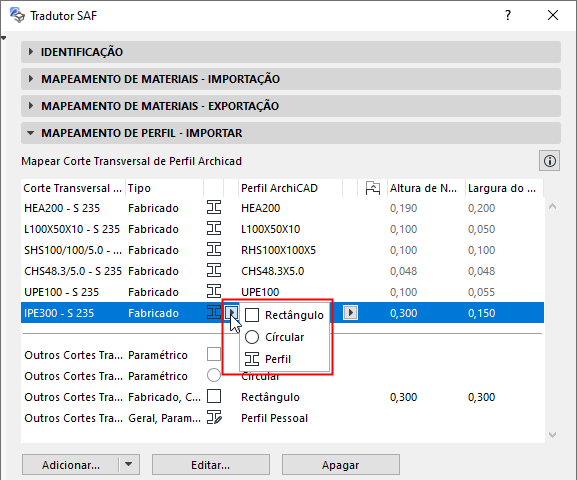

  1. No pop-up Tipo, escolha Perfil.

  2. A partir do pop-up Perfil Archicad, escolha um Perfil do projecto actual. (Atributos de Perfil disponíveis: os que possuam um núcleo e sejam usados com Vigas ou Pilares.)
    Nota: Pode utilizar Opções > Perfis complexos > Importar Perfil de Aço Standard para adicionar novos atributos de Perfil ao projecto.

    Ver também Utilizar Perfil de Pilar ou Viga em Aço Standard .

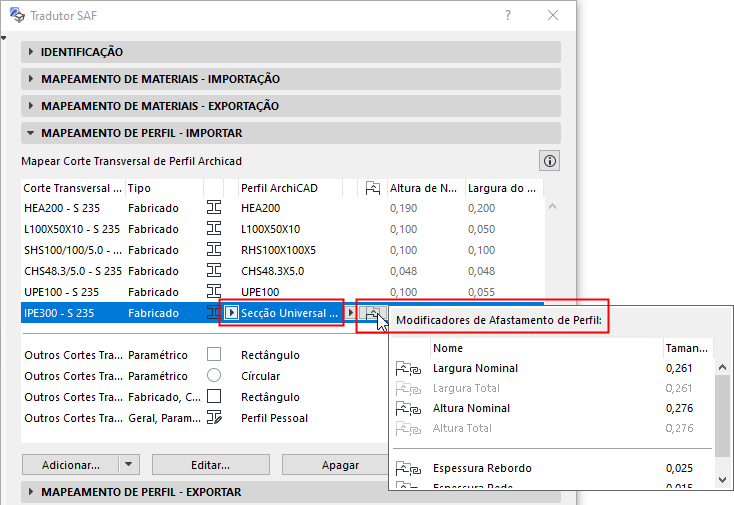

  3. Visualize e edite os Modificadores de Afastamento do Perfil Complexo mais adequados ao Corte Transversal importado.


Para expandir a lista de Cortes Transversais SAF mapeáveis: consulte Adicionar Mais Cortes Transversais SAF (Importar SAF) .

Mapeamento Automático de Cortes Transversais Fabricados

Para perfis SAF fabricados e recebidos que NÃO são mapeados por nome na lista Mapeamento de perfil: pode activar o mapeamento automático com base num banco de dados por defeito.

Ver Use uma base de dados externa para traduzir perfis não mapeados .
