Abrir Ficheiros DWG/DXF
É possível abrir ficheiros DXF e DWG em Desenhos ou Layouts.
- Seleccione Ficheiro > Abrir e procure o ficheiro desejado na caixa de diálogo.
- As regras de conversão para transferência de dados entre Archicad e AutoCAD são guardadas num ficheiro denominado Tradutor (extensão XML).
- O campo Tradutor, da caixa de diálogo Abrir, lista os Tradutores de origem, que utilizará na maioria dos casos (tal como “for as is output”).
- Se não souber que tradutor utilizar, escolha Definições para abrir a caixa de diálogo Configurar Tradução DXF-DWG. Cada um dos tradutores de origem é brevemente descrito, no campo Descrição.
Para mais informação sobre Tradutores, veja Configurar Tradução DXF-DWG.
Para Desenhos colocados, pode personalizar o tamanho, a escala, o título e as opções de moldura para os seus desenhos na caixa de diálogo Definições do Desenho.
Colocar ficheiro de desenho externo (múltiplos métodos)
Abertura do ficheiro DXF/DWG como Item de Biblioteca
Utilize o comando Ficheiro > Bibliotecas e Objectos > Abrir Objecto.
Será aberta a Janela GDL, onde pode configurar o novo objecto, obtido a partir do ficheiro completo.
Para mais informações, veja Editor de Objectos GDL.
Abrir com Arrastar e Largar
Pode importar desenhos DXF/DWG utilizando Arrastar e Largar:
Clique no lado esquerdo do desenho AutoCAD, arrastando-o para a localização desejada, onde o irá largar. O ficheiro será aberto utilizando o último Tradutor DXF/DWG utilizado. Com este método, o DWG/DXF é simplesmente agrupado ao projecto. O conteúdo 3D do ficheiro não é importado, apenas a sua aparência 2D.
Se vários ficheiros DXF/DWG forem arrastados, apenas um será largado; é recomendado que arraste e largue um ficheiro de cada vez
Utilize a função arrastar e largar para abrir ou agrupar desenhos do AutoCAD:
- Arrastar e largar para a janela da aplicação Archicad , para a barra de menus ou para o ícone da aplicação para abrir o ficheiro
- Arrastar e largar na janela Archicad Planta, Corte/Alçado/Alçado Interior ou Documento 3D ou Detalhe/Folha de Trabalho para colocar o ficheiro como um Desenho
- Arrastar e largar num Layout para colocar o Desenho no Layout
Abrir Ficheiros Protegidos por Palavra Passe
Em AutoCAD 2004 e versões posteriores, é possível proteger os desenhos com uma palavra passe.
Actualmente, na plataforma Mac, não é possível abrir ficheiros DXF/DWG, de AutoCAD 2004 e posterior protegidos por palavra passe, porque o sistema operativo não suporta o método de encriptação utilizado por estes mecanismos. Num caso destes, será emitido um alerta no seu Mac.
No Windows, o sistema operativo pode não suportar a rotina de descodificação da palavra passe. Neste caso, será alertado de que o ficheiro não pode ser aberto.
Se o sistema suportar a rotina, aparece uma caixa de diálogo, na qual pode indicar a palavra passe, que recebeu da pessoa que lhe enviou o ficheiro.
Em ficheiros XREF, o programa pede a palavra passe, na primeira vez que a XREF é carregada. Se estiverem a ser recarregados vários ficheiros XREF, só não serão carregados os protegidos, se a palavra passe não for indicada correctamente.
Abrir Blocos como Itens de Biblioteca
A analogia mais próxima com um bloco AutoCAD é um item de biblioteca Archicad. As referência de blocos (entidades de inserção) correspondem às instâncias dos itens de biblioteca. A diferença é que um item de biblioteca é um ficheiro separado, enquanto que o bloco é guardado dentro do próprio ficheiro AutoCAD.
Converter blocos em itens de biblioteca é a única forma de preservar a sua estrutura 3D.
Desvantagens de converter blocos em itens de biblioteca:
Importar Vegetais Seleccionados de ficheiros DWG/DXF/DWF
Ver “Activar abrir parcial” em Opções Abrir (Configurar Tradução DXF/DWG).
Mostrar/Ocultar Vegetais de Ficheiros DWG/DXF/DWF Importados

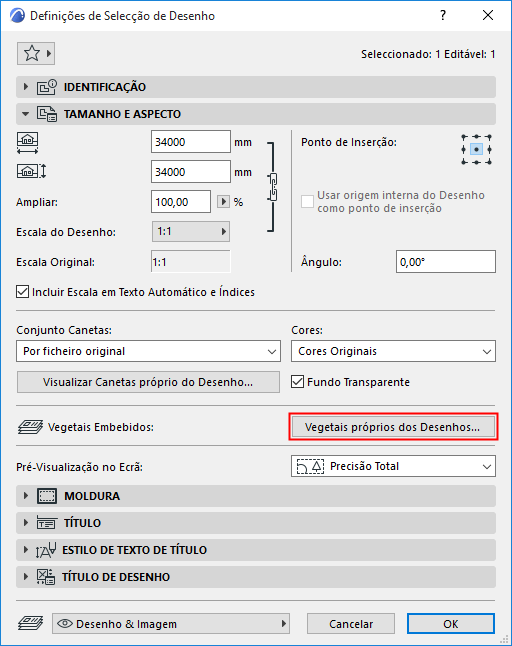

Utilize o controlo Vegetais Embutidos no painel Propriedades das Definições do Desenho para controlar a visualização de um ficheiro DWG, DXF ou DWF importado, mostrando ou ocultando os seus próprios vegetais (i.e. os vegetais no ficheiro de origem).
Este controlo está disponível se a fonte do Desenho seleccionado for um ficheiro DWG, DXF ou DWF.
Para mais informações, veja Vegetais Embebidos.
