Criar Nova Referência de Classificação

Uma Referência de Classificação (IfcClassificationReference) organiza os elementos IFC numa categoria. Pode atribuir um identificador de Referência de Item, um atributo de Nome de classificação e alguns outros parâmetros opcionais a todos os elementos do projecto (tais como o edifício, os pisos, os elementos do edifício ou as zonas).

Pode classificar elementos com este sistema tanto no Gestor de Projecto IFC, como no diálogo Definições dos elementos.

Exemplo

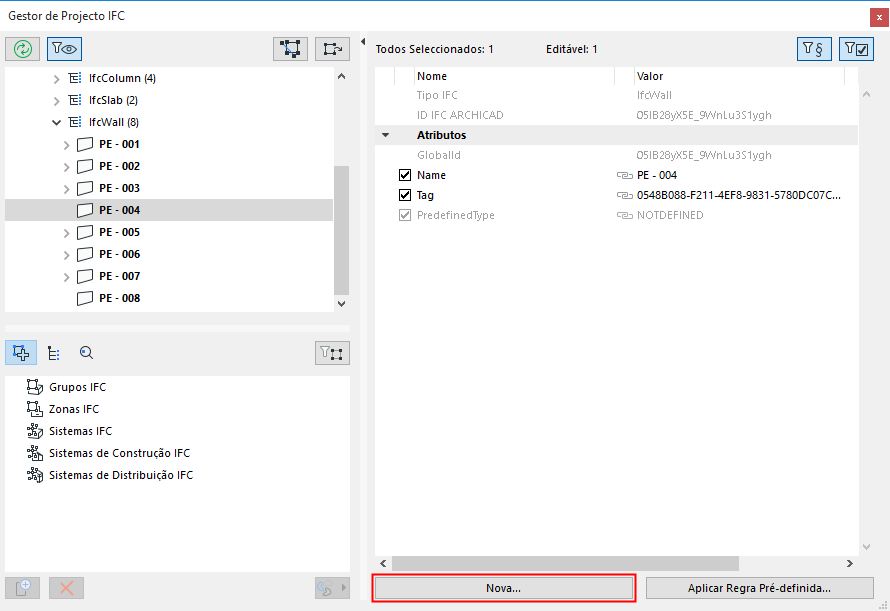

  1. No Gestor de Projecto IFC, clique em Nova.

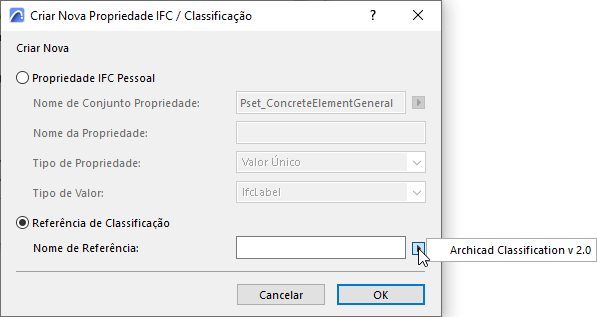

  2. Clique no botão Referência de Classificação e atribua-lhe um novo nome. Aqui, também, pode escolher da lista de nomes de Referência de Classificação existente, definida previamente para o mesmo tipo de elementos (clique no ícone de seta para aceder a esta lista).

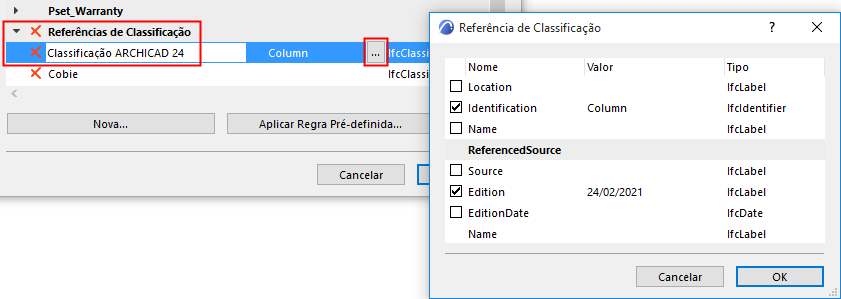

  • Atribua valores. A Referência de Classificação tem 8 itens disponíveis (os mais importantes são o nome (“Name”) e o Identificador (“Identificação”) dos dados de referência de classificação) para definição/edição.


Para definir valores de dados de Referência de Classificação personalizados, introduza-os manualmente ou use o comando Aplicar Regra Pré-definida:

Ver Aplicar Regras Pré-definidas.
