Janela de Coordenadas

Utilize o menu de contexto para visualizar esta palete de forma horizontal/vertical ou estendida/compacta.

Da esquerda para a direita, a Janela de Coordenadas contém os seguintes controlos:

• Origem do Utilizador: redefine o ponto zero para a localização definida pelo utilizador. Clique neste botão e coloque a Origem algures na Planta.
  Nota: para repor a Origem na Origem do Projecto, faça duplo-clique no botão Origem do Utilizador.

  Para mais informações, veja Origens.

• Definir Grelha Oblíqua: Clique no botão Grelha Oblíqua, a seguir desenhe um vector na Planta para especificar o ângulo da grelha oblíqua. Nota: para voltar para a grelha "normal", utilize o botão Interruptor Grelha.
• Alternar Grelha Ortogonal/Oblíqua: seleccione a opção Grelha Oblíqua para optar pela grelha rodada ou a opção Grelha Normal para optar pela grelha horizontal/vertical.
• Vínculo à Grelha: seleccione uma destas três opções para controlar a Vínculo à Grelha:
  • Vínculo à Grelha OFF
  • A vincular à Grelha de Vínculo
  • A vincular à Grelha de Construção

    Para mais informações, veja Vincular à Grelha.

• Absoluta/Relativa: mude o botão delta para ON para visualizar e introduzir as coordenadas Relativas X e Y (para coordenadas cartesianas) e coordenadas radial/angular (para coordenadas polares).

  Os valores absolutos mostram a distância horizontal, vertical, radial e angular do cursor a partir da Origem do Projecto ou duma Origem do Utilizador, mas nunca da Origem de Edição.

  Os valores relativos mostram a posição horizontal, vertical, radial e angular do cursor relativa quer à Origem do Projecto, à Origem do Utilizador antes que qualquer elemento tenha começado, quer a uma Origem de Edição uma vez um processo de desenho ou edição esteja em execução.

Em geral, ao visualizar coordenadas Cartesianas Absolutas e Polares Relativas é disponibilizada a maior parte da informação, e é a mais útil sob circunstâncias normais.

• Gravidade: opcionalmente, escolha colocar elementos em cima de Lajes, Malhas, Membranas e Coberturas.





  Ver Gravidade.

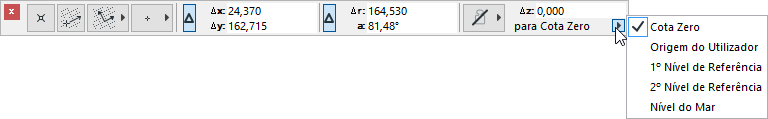

• Altimetria: O campo “z” na Janela de Coordenadas apresenta a altura na qual os elementos serão colocados. O pop-up permite-lhe definir o nível de referência a partir do qual este valor deve ser medido: a Origem Projecto, o Piso actual (ou, em 3D, a Origem do Utilizador) ou um dos Níveis de Referência opcionais definidos em Opções > Preferências do Projecto > Níveis de Referência.

  Ver Preferências de Níveis de Referência.
