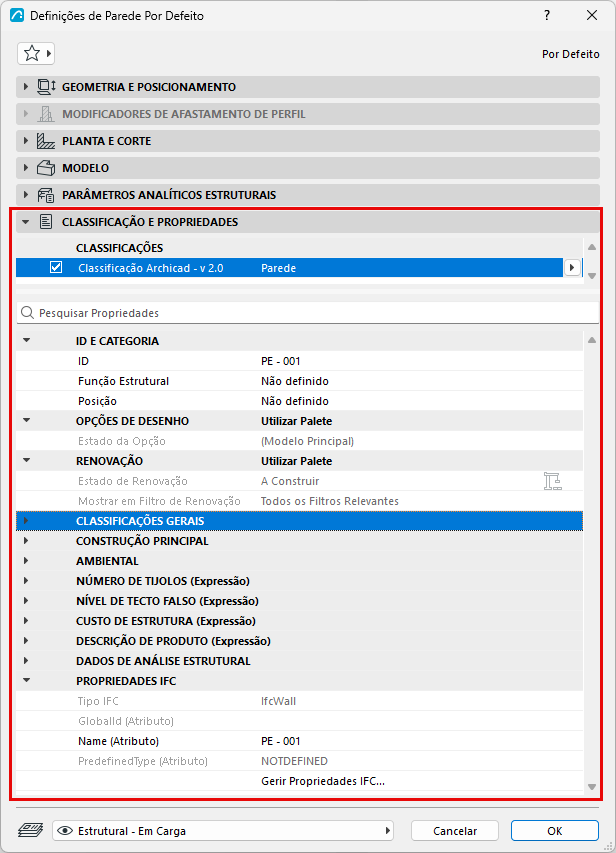

Painel Classificações e Propriedades
Classificações
Atribua uma Classificação ao elemento. As Classificações disponíveis dependem do(s) Sistema(s) de Classificação que foram carregados no projecto.
Propriedades de Elemento
O restante da caixa de diálogo contém a lista de dados de propriedades adicionados pelo utilizador para o elemento, divididos em grupos. Os tipos de propriedade e os respectivos valores por defeito são definidos no Gestor de Propriedades.
Os principais grupos de propriedades são descritos abaixo. Para mais informações, veja Propriedades e Sistemas de Classificação.

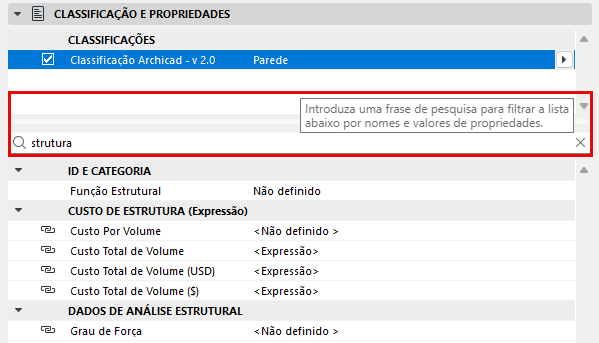

Conforme necessário, utilize a barra de pesquisa: introduza qualquer texto para procurar quaisquer propriedades ou grupos actualmente apresentados na caixa de diálogo.
A barra de pesquisa não está visível se não existirem propriedades pesquisáveis na caixa de diálogo actual.
ID e Categorias
- ID: introduza um ID neste campo para localizar este elemento nos Cálculos de Quantidades.
O campo ID serve para identificar e agrupar elementos nas listas. Pode ser utilizado qualquer carácter.
Se um número for incluído em qualquer ponto do ID, o Archicad adiciona uma unidade a este número, desde que a opção Atribuir ID Novo Elemento a Cada Novo Elemento esteja activa em Opções > Ambiente de Trabalho > Mais Opções . Cada novo elemento terá um ID único.
Se os elementos forem duplicados ou multiplicados, os IDs das cópias serão iguais às originais.
Se colar elementos no Projecto, pode haver elementos com IDs em conflito. O Archicad não exclui automaticamente conflitos de IDs. Compete ao utilizador designar IDs diferentes para os elementos em conflito.
Os IDs podem ser personalizados antes da criação dos elementos e depois da selecção dos existentes, utilizando Documentação > Extras de Listagem > Gestor de ID de Elemento.
Para mais informações, veja Gestor de ID de Elemento.
- Função Estrutural: Opcionalmente, defina o elemento como uma parte "Elemento Estrutural" ou "Elemento Não-Estrutural" do edifício.
Se tiver classificado elementos do modelo como "Em carga", então pode utilizar a opção "Apenas Núcleo de Elementos em Carga" na Visualização da Estrutura Parcial para visualizar apenas esses elementos.
Ver Visualização Parcial da Estrutura.
Se colaborar com parceiros que estejam a utilizar programas estruturais e exportem o seu modelo Archicad para o formato IFC, a classificação da Função Estrutural adiciona automaticamente a propriedade "em carga" aos elementos estruturais no ficheiro de exportação.
- Posição: Opcionalmente, defina o elemento como uma parte "Exterior" ou uma parte "Interior" do edifício. Isto é útil para alinhar a coordenação com as aplicações de análise energética.
Pode procurar elementos pela sua classificação Posição, utilizando o critério da caixa de diálogo Pesquisar & Seleccionar
- Classificação por DIN: defina este valor na secção Classificação e Propriedades de Definições de Morph. Disponível apenas em Definições de Morph e apenas se estiver a utilizar a Extensão Flachenberechnung (Lista de Área) (sobretudo utilizada nos mercados de idioma alemão).
Opções do Projecto
Este controlo mostra o estado actual de Opção de Projecto do elemento seleccionado. Utilize este interface para religar o elemento a uma Opção de Projecto diferente.
Controlos Renovação
Estado de Renovação: este controlo está disponível apenas para um elemento seleccionado. (Nas definições por defeito, a nota “Utilizar palete para predefinir” indica que a Palete Renovação pode ser utilizada para definir o Estado de Renovação para todos os elementos.)
Para um elemento seleccionado, utilize este pop-up para atribuir um Estado de Renovação: Existente, Novo, ou A Demolir.
Mostrar em Filtro de Renovação: Por predefinição, esta opção, para um elemento seleccionado, é definida para “Todos os Filtros Relevantes.” Isto é, este elemento será mostrado, oculto ou mostrado com uma sobreposição, dependendo do seu Estado de Renovação e do Filtro de Renovação activo. Contudo, pode limitar a visualização de qualquer elemento de construção seleccionado para apenas um Filtro de Renovação: utilize este controlo Mostrar em Filtro de Renovação para escolher um Filtro de Renovação em particular; este elemento existirá apenas nesse Filtro de Renovação.
Para mais informações, veja Renovação.
Propriedades IFC
Esta parte da caixa de diálogo apresenta Propriedades IFC e Propriedades do Tipo de Elemento atribuídas ao elemento Archicad seleccionado. Estas atribuições de propriedade e atributo ajudam a optimizar o seu modelo Archicad para a troca de dados com outras aplicações.
Para pormenores sobre a Interoperabilidade ao utilizar IFC, veja Trabalhar com IFC.
