Рабочие Единицы

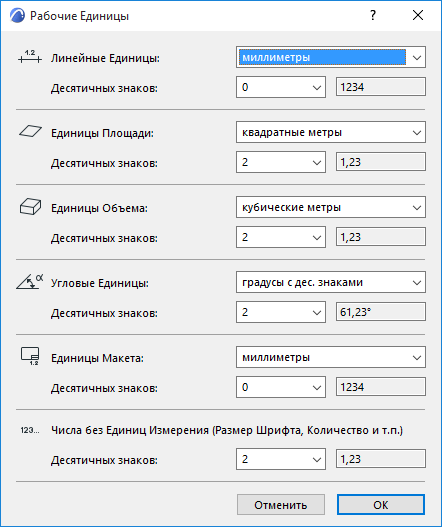

Чтобы открыть этот диалог, активируйте команду меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.

Как правило, рабочие единицы используются в диалоговых окнах и при вводе (например, в Табло Слежения или в Панели Управления).

Линейные Единицы

Выберите стандарт для Линейных Единиц Измерения.

Если модель сохраняется в формате BIMx, то эти единицы модели будут использоваться по умолчанию при просмотре модели в приложении BIMx.
Note:
- Обратите внимание, что при изменении Единиц Измерения (например, с метрических на имперские) следует настроить некоторые другие значения, например, расстояния в сетках, размеры элементов по умолчанию, округление значений.
- Линейная Единица Измерения, указанная здесь, не используется при нанесении размеров. Для настройки единиц измерения размерных чисел используется команда Параметры >Рабочая Среда Проекта > Размеры.

Единицы Площади

Выберите стандарт для Единиц Измерения Площадей.

Единицы Объема

Выберите стандарт для Единиц Измерения Объемов.

Угловые Единицы

Выберите стандарт для Единиц Измерения Углов.

Прим.: Независимо от единиц измерения углов, выбранных здесь, основные параметры диалогов, такие как Углы Наклона, всегда отображаются в виде Градусов с десятичными знаками. Количество знаков после запятой определяется при помощи параметра “Числа без Единиц Измерения”, расположенного ниже.

Примечания о Геодезических Единицах:

Настраиваемые здесь Геодезические Единицы используются в процессе ввода в Панели Управления и в Табло Слежения, а также в Инструменте Измерение.
Геодезические Единицы измеряются относительно Направления Севера (для его настройки воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Параметры Расположения).
См. Параметры Расположения.

Единицы Макета

Выберите стандарт Линейных Единиц Измерения для всех функций редактирования, относящихся к Книге Макетов (размеров Макетов, черчения 2D-элементов в Макетах, размеров Заголовков и т.д.).

Десятичных знаков/Величина долей. Задайте количество десятичных знаков для выбранных Линейных Единиц Измерения.

Числа без Единиц Измерения (Размер Шрифта, Количество и т.п.)

Задайте количество десятичных знаков для отображения Высоты Текстов и значений Свойств Элементов без единиц измерения. Эти настройки используются и для измерения основных параметров (например, Углов Наклона).

Прим.: Высоты Текста измеряются в миллиметрах, если линейная величина метрическая, и в пунктах, если линейная величина измеряется в имперской системе.

Рабочие Единицы в Teamwork

Рабочие Единицы проекта Teamwork определяются на основании шаблона, использованного при создании Группового Проекта. Однако в процессе работы над проектом Teamwork вы можете в любой момент изменить настройки Рабочих Единиц. Рабочие Единицы являются специфическими для каждого пользователя и не сохраняются на сервере при Отправке или Получении изменений.

См. также Единицы Измерения Аналитической Модели.
