Редактирование Типа Линии (Символьной)

Тип символьной линии основан на настраиваемом образце, состоящем из скопированных чертежных 2D-элементов.

Чтобы создать новый тип символьной линии:

1. Начертите в окне Плана Этажа или в другом 2D-окне образец символа, состоящий из Линий, Дуг и Узловых Точек.
2. Выберите эти 2D-элементы.
3. Активируйте команду Редактор > Копировать.
   Прим.: символьные линии могут содержать только Дуги (Окружности), Линии и Узловые Точки. Сплайны, штриховки, тексты и другие элементы будут проигнорированы.
4. Откройте диалог Линий (Параметры > Реквизиты Элементов > Линии)
5. Нажмите кнопку Создать.
6. В открывшемся диалоге создания Новой Линии выберите вариант Символ и нажмите кнопку OK.

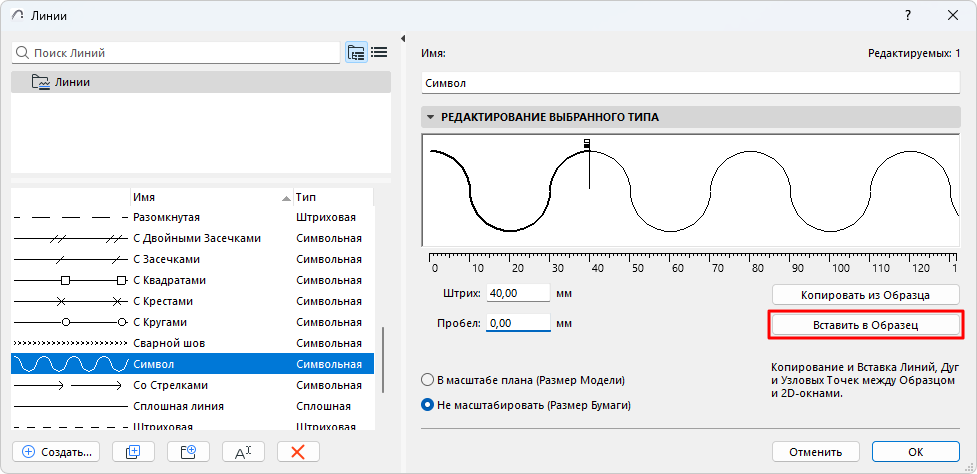

7. В диалоге Линий нажмите кнопку Вставить в Образец, находящуюся под графическим окном редактирования.
   Прим.: Стандартные команды Копирования и Вставки не действуют в этом диалоговом окне.





В результате символ появится в окне редактирования.

• Черный флажок: означает конец сегмента линии.
• Белый флажок: означает промежуток между каждым сегментом.

Отредактируйте длину сегментов линий и пробелов путем перетаскивания флажков по горизонтали или измените их значения в полях Штрих и Пробел ниже.

Размеры символа изменяются пропорционально как единое целое.

В результирующей Символьной Линии габаритный прямоугольник вокруг вставленных элементов будет центрирован по оси линии.
