Линии

Линии — это реквизиты, настраиваемые при помощи команды меню Параметры > Реквизиты Элементов > Линии.

Типы Линий назначаются элементам в диалогах Параметров Элементов.

Например, настраивая отображение Колонны в 2D, вы применяете различные линии для контуров ядра, проекции и символа осевых линий.

Редактирование и управление типами линий

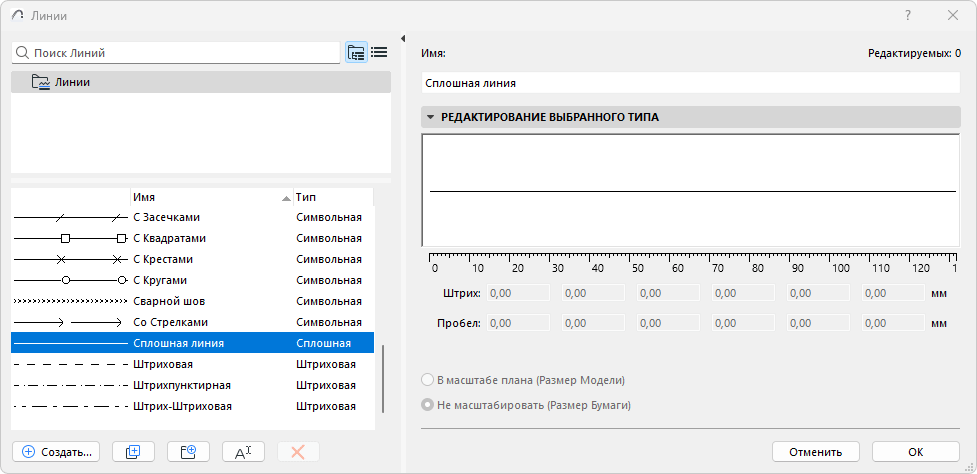

Изменить настройки стандартных (сплошных, штриховых, пунктирных и т. д.) линий и создать собственные линии можно в диалоге Линий (Параметры > Реквизиты Элементов > Линии).

Для получения общей информации См. Использование диалогов реквизитов.



Выберите Тип Линии в левой части диалога, чтобы отредактировать его параметры справа.

Прим.: Сплошные линии недоступны для редактирования.

Создание нового типа линии

  1. Нажмите кнопку Новое.

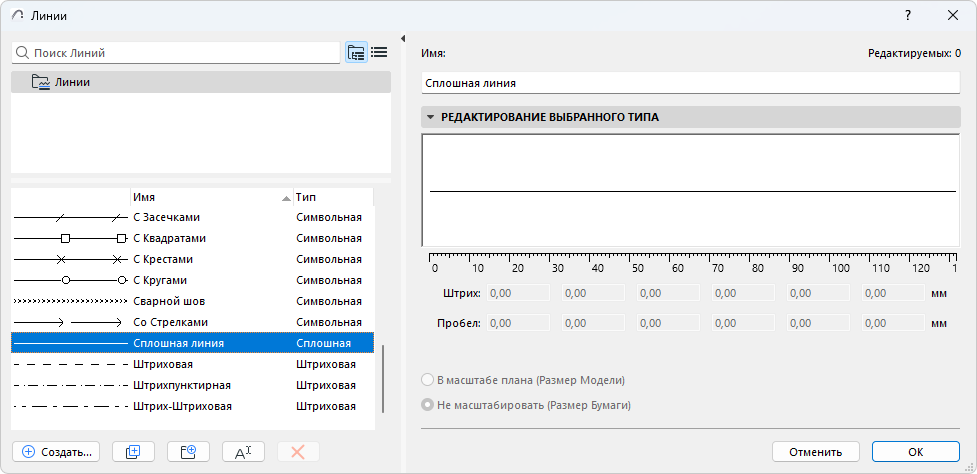

  2. Выберите тип линии:


Задайте параметры линии, как описано здесь:

Редактирование Типа Линии (Штриховой)

Редактирование Типа Линии (Символьной)

Толщина Линии

Тонкая (по умолчанию)

По умолчанию все линии, отображаемые на экране, являются Тонкими, то есть толщиной в один пиксел.

  • Вы можете активировать команду Жирные Линии Сечений (меню Вид > Параметры Вывода на Экран); при этом линии Сечений будут выводиться на экран как жирные (толщиной в два пиксела независимо от истинной толщины пера линии). Все остальные линии будут Тонкими.

Истинная Толщина Линий

Включить показ Истинной Толщины Линий можно в меню Вид > Параметры Вывода на Экран. В результате все линии будут отображаться согласно толщине их перьев (настраиваемой в диалоге Перья и Цвет).

Масштаб Линий

Отображение линий на экране, при печати и выводе на плоттер зависит от следующих факторов:

  • В масштабе плана (Размер Модели): Отображение типа линии в том же масштабе, что и модель при каждом типе вывода.
    Прим.: Это позволяет избежать ситуаций, при которых масштаб проекта отличается от масштаба типа линии, что может привести к искажениям.
  • Не масштабировать (Размер Бумаги): Линии данного типа выводятся на экран, принтер и плоттер с фиксированными размерами независимо от масштаба вывода.
