Создание/Редактирование Символьной Штриховки

Чтобы создать символьную штриховку на основе образца, начерченного в любом 2D-окне, выполните следующие действия:

1. При помощи Линий, Дуг, Узловых Точек и/или Штриховок начертите образец будущей штриховки.





2. Выберите все элементы образца и активируйте команду меню Редактор > Копировать.
3. Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.

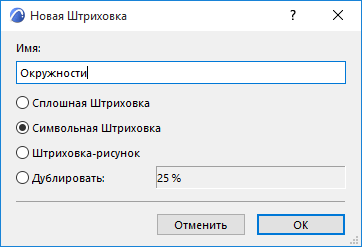

4. Нажмите кнопку Новое.





5. Введите название новой штриховки.
6. Установите переключатель в положение Символьная Штриховка и нажмите кнопку OK.

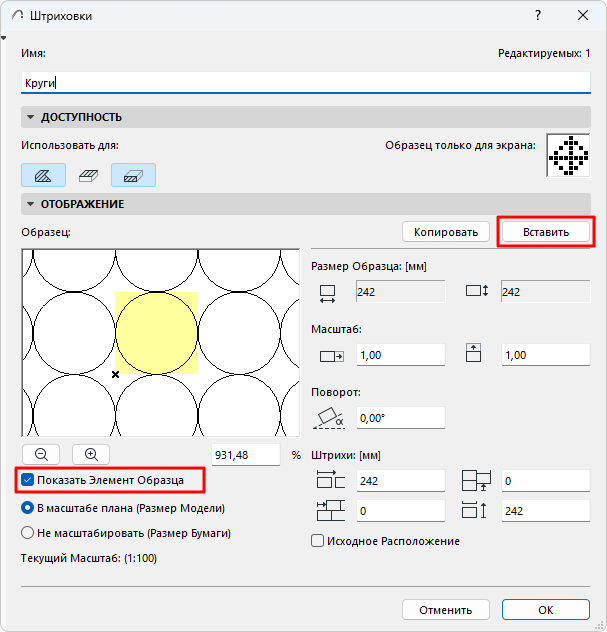

7. В панели Отображения нажмите кнопку Вставить. Скопированные ранее элементы появятся в окне Образца.





   Примечание:

   • Доступна вставка только Линий, Дуг, Узловых Точек и Штриховок.
   • Если среди вставленных элементов присутствуют штриховки: эти штриховки будут отображаться в Символьной Штриховке с использованием одного и того же пера, даже если исходным штриховкам были назначены разные перья.
8. Активируйте маркер Показать Элемент Образца, чтобы выделить цветом образец штриховки в окне Предварительного просмотра.

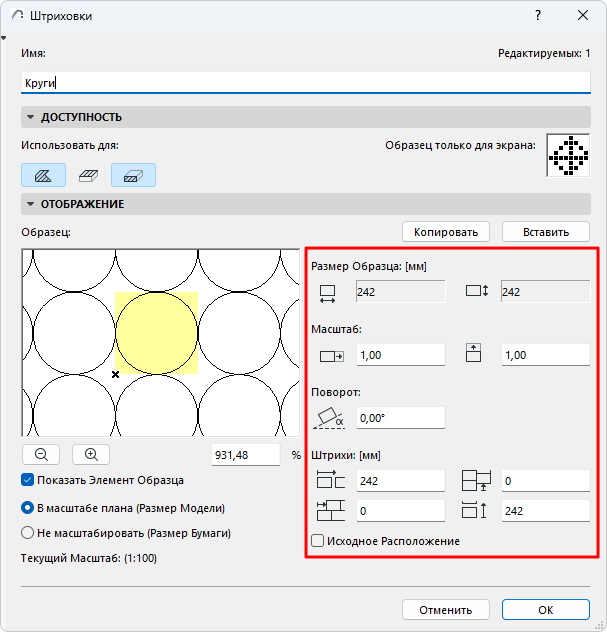

9. Воспользуйтесь следующими элементами управления, чтобы настроить размеры и угол поворота образца штриховки.





Размер Образца

Это абсолютный размер Символьного Образца в окне Плана Этажа.

Эти четыре поля предназначены для настройки векторного смещения образца символьной штриховки.

Масштаб

Введите масштабный множитель для растяжения или сжатия символьного рисунка штриховки по горизонтали и вертикали. (По умолчанию масштабный множитель в обоих направлениях установлен в 1.0, то есть символ не растягивается и не сжимается.)

Поле процента и кнопки увеличения управляют только уровнем увеличения штриховки, отображаемой в окне предварительного просмотра. В окне предварительного просмотра символьный рисунок приводится с указанным уровнем увеличения изображения относительно его представления на Плане Этажа.

Поворот

Задайте угол поворота образца штриховки в градусах.

Штрихи

Чтобы изменить распределение образца, введите значения горизонтального и вертикального расстояния между векторами образца.

Можно также ввести значения смещения, чтобы создать промежутки в образце.

Активируйте маркер Исходное Расположение, чтобы вернуться к сохраненным значениям.

Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.

См. также Масштаб Штриховок.

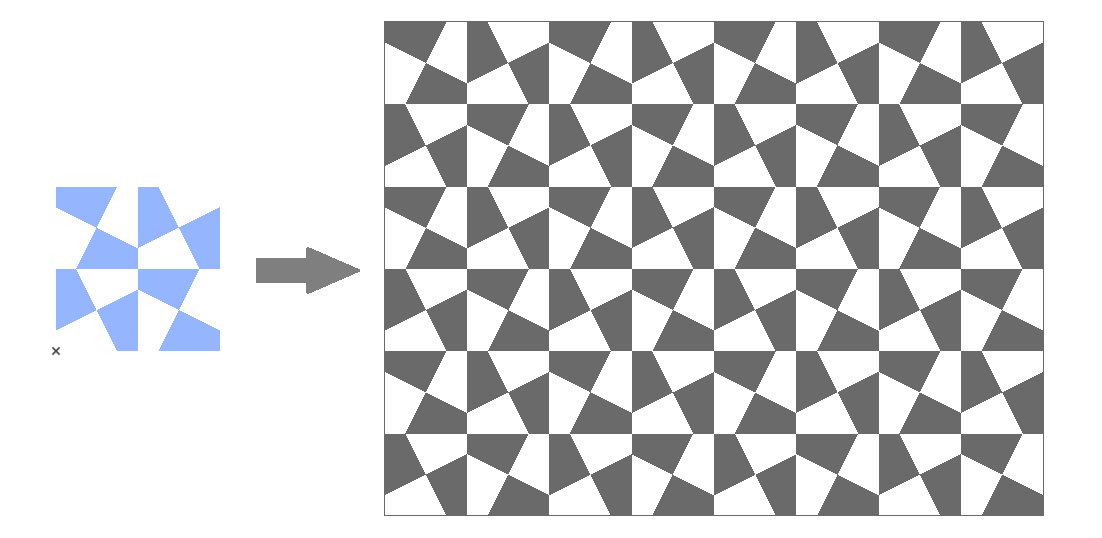

Рис. 1. Шаблон Символьной Штриховки (справа) на основе начерченных вручную элементов штриховки (слева)
