Редактирование Сложных Профилей

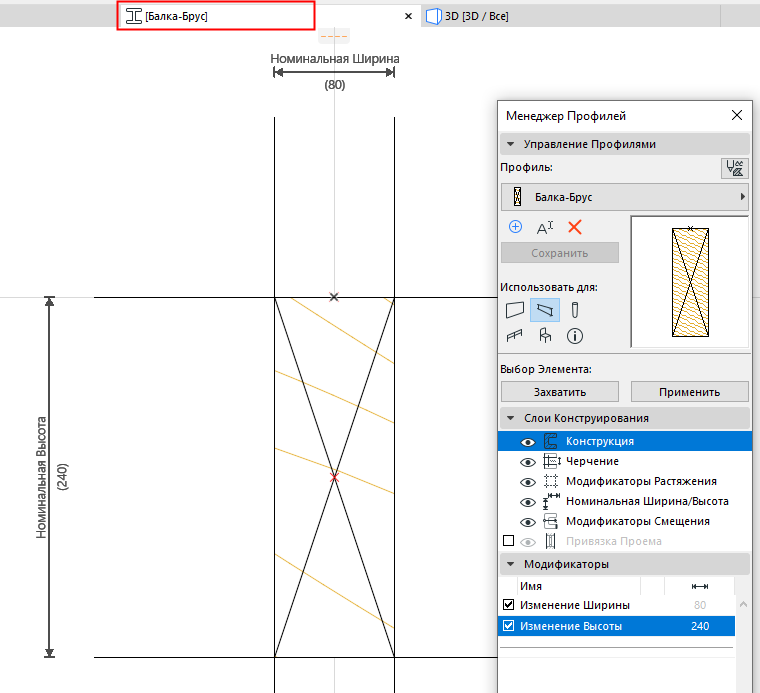

Редактирование Сложных Профилей осуществляется в Редакторе Профилей — отдельном 2D-окне, открывающемся автоматически при активации команды редактирования профиля.
Выбранный профиль будет открыт в Редакторе Профилей.
"Использовать для" - настройка доступности профиля
В Редакторе Профилей:

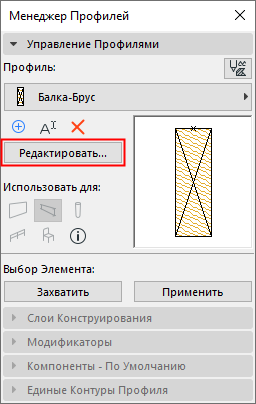

- нажмите кнопку Редактировать.

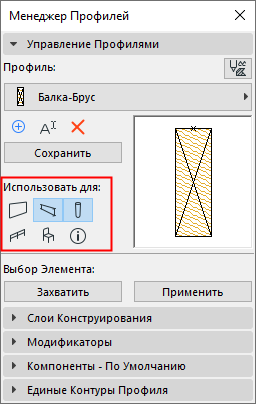

- При помощи кнопок выберите инструменты, в диалогах Параметров которых должен быть доступен этот профиль: Стены, Колонны, Балки, Компоненты Ограждений или Библиотечные Элементы.Прим.: Профили Библиотечных Элементов можно использовать только в тех GDL-объектах, в которых присутствует возможность выбора профиля, например, в компонентах Лестниц и Навесных Стен.
Создание/редактирование компонентов профилей
В Редакторе Профилей:
При помощи инструмента Штриховка начертите или отредактируйте поперечное сложного профиля. В этом окне можно использовать чертежные 2D-инструменты.

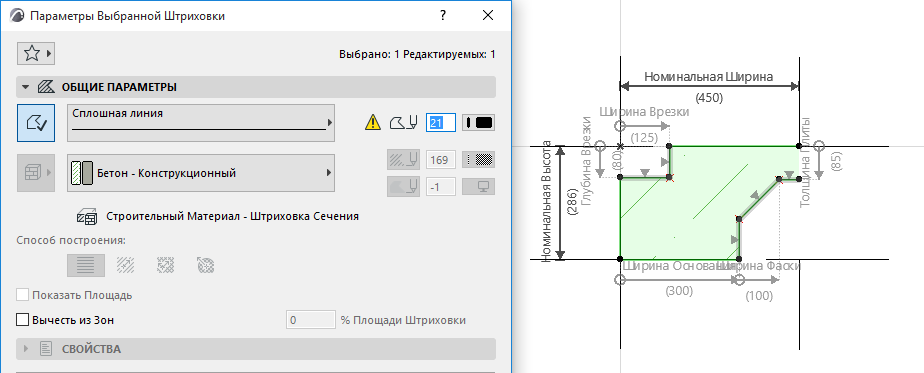

Выберите элемент штриховки и при помощи диалога ее Параметров (или Информационного Табло) настройте Строительный Материал и тип Линии Сечения.
- В создании профилированных элементов участвуют только Штриховки и Узловые Точки.
- Все прочие 2D-элементы, используемые в окне Редактора Профилей (линии, размеры и т. п.) рассматриваются только как вспомогательные элементы построений, то есть они никак не влияют на создаваемые профилированные элементы. Эти элементы построения всегда располагаются в Редакторе Профилей на слое “Черчение”.
- Штриховки могут накладываться друг на друга. В этом случае поведение компонентов Профиля в профилированных элементах определяется Приоритетами Пересечения использованных Строительных Материалов.
- Точка Начала Профиля рассматривается как точка его привязки. См. Начало Профиля в Окне Редактора Профилей.
