Панель Планшета Навигатора позволяет легко фиксировать определенные части проекта и увеличивать/уменьшать их уровень изображения при работе с большими проектами.
Для активации показа Панели Планшета Навигатора воспользуйтесь командой меню Окно > Панели > Планшет Навигатора.
Для 2D-окон в Планшете Навигатора отображается миниатюрное изображение всего содержимого текущего вида. Рамка внутри Планшета представляет расположение активного окна с учетом текущего уровня увеличения. Эта рамка позволяет управлять уровнем увеличения и панорамировать вид; она действует так же, как и команды уровня увеличения и панорамирования в активном окне.

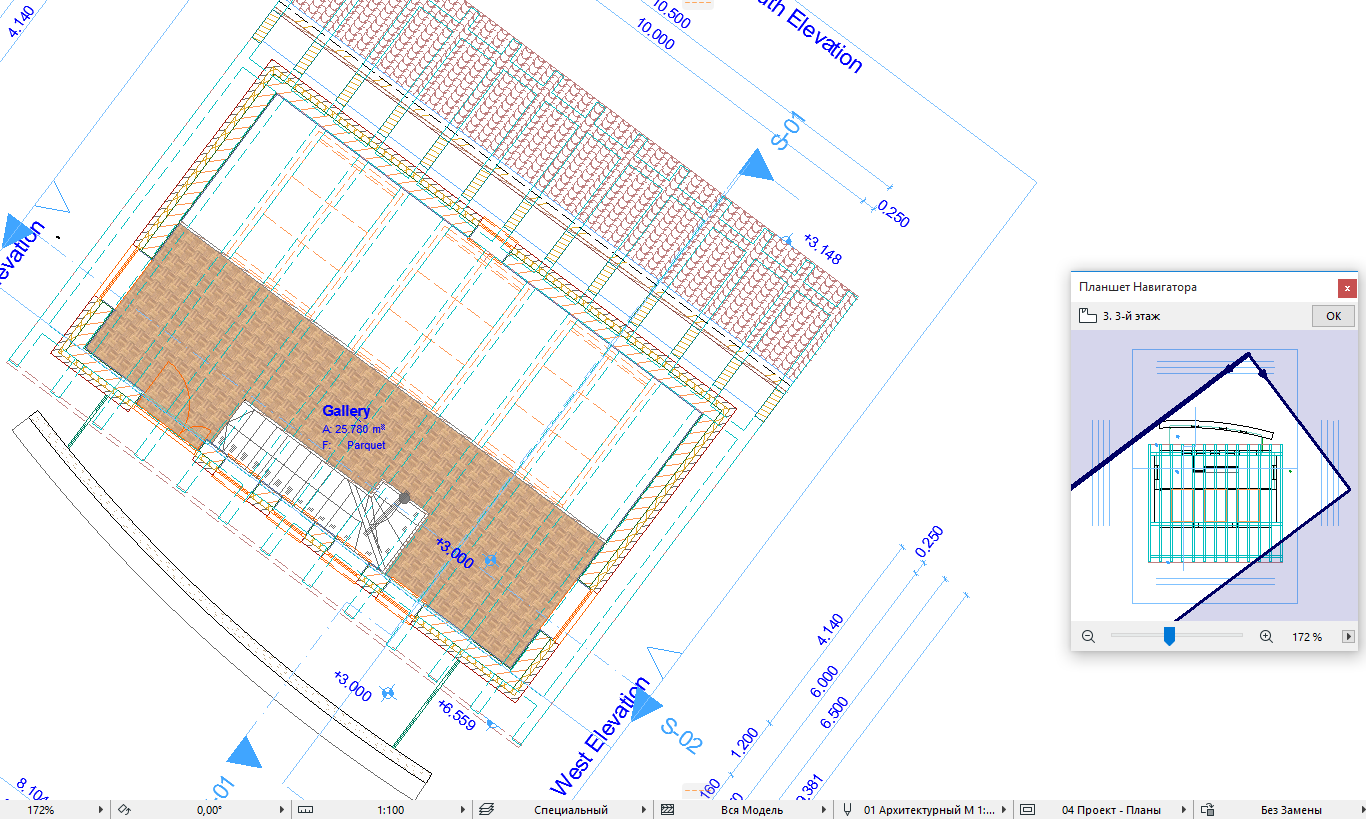

Если текущий вид был повернут, то в Планшете проект отображается в ортогональном виде, а рамка повернута согласно углу поворота ориентации.
(Две жирные стрелки на рамке соответствуют нижнему левому углу экрана.)
В Планшете Навигатора доступны следующие функции управления уровнем увеличения и панорамирования 2D-окон:

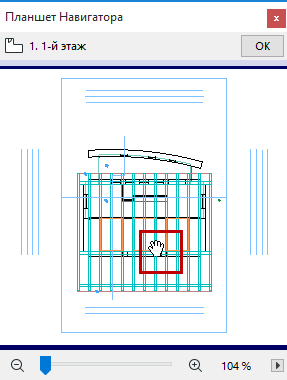

Перемещение рамки при помощи курсора в форме Руки активирует команду панорамирования активного окна.

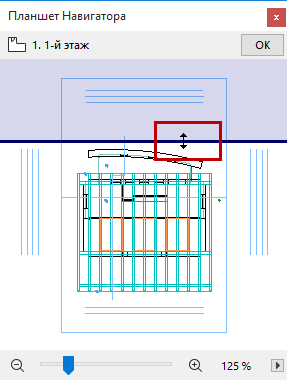

Для изменения размера рамки перетащите ее стороны или углы (это приводит к увеличению/уменьшению изображения текущего окна).
Две кнопки с изображением знаков плюс и минус и регулятор, присутствующие в нижней части панели, также позволяют управлять уровнем увеличения: Для изменения уровня увеличения нажмите одну из этих кнопок или воспользуйтесь регулятором.

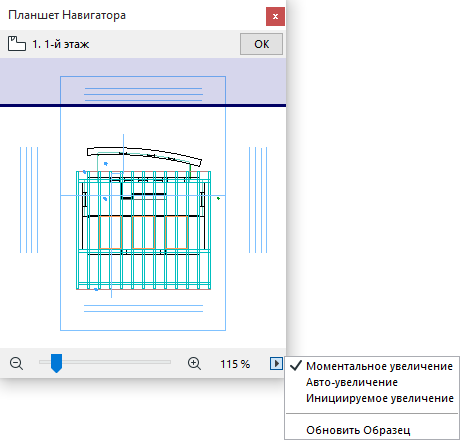

В нижнем правом углу присутствует выпадающее меню, содержащее варианта изменения уровня увеличения в Планшете Навигатора. По умолчанию используется Моментальное увеличение: по мере перемещения курсора изменяется уровень увеличения. Автоувеличение приводит к изменению уровня увеличения после завершения перемещения курсора. При выборе Инициируемого увеличения для изменения настроек увеличения требуется сделать двойной щелчок мышью или нажать кнопку ОК.
Воспользуйтесь командой Обновить Образец, если изменения, сделанные в активном окне, не отражены в Планшете Навигатора.
