Обзор Модели (3D-навигация)

В Перспективном виде можно использовать функцию обзора модели, активировав команду Вид > Обзор Модели или нажав соответствующую кнопку в табло команд или в нижней панели 3D-окна.



Навигация в режиме Обзора Модели осуществляется при помощи мыши и клавиш со стрелками (этот способ навигации напоминает видеоигры). Другие команды, включая команды редактирования, недоступны в режиме Обзора Модели. Во время Обзора Модели в нижней панели 3D-окна отображаются элементы управления Полет и Скорость.



Для выхода из режима Обзора сделайте щелчок левой кнопкой мыши или нажмите клавишу Esc.

Прим.:  Обзор Модели оптимизирован под использование механизма Аппаратного ускорения.

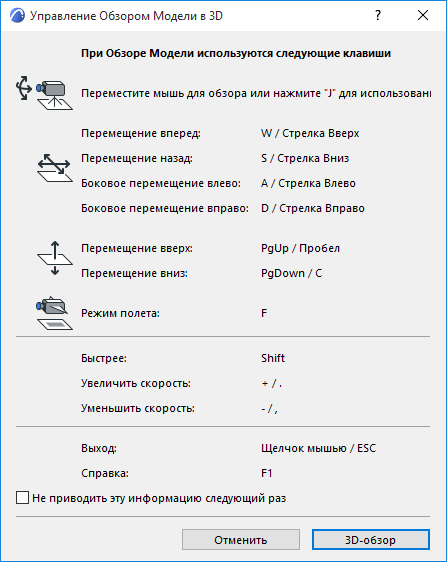

При активации команды Обзор Модели открывается диалоговое окно, в котором приводится информация о клавишах управления навигацией.

Прим.: Если вы не хотите, чтобы это окно отображалось при запуске режима Обзора Модели, отметьте маркер Не приводить эту информацию в следующий раз, находящийся в нижней части диалога. Для повторной активации отображения этого и других диалогов, в которых вы отметили аналогичные маркеры, воспользуйтесь командой Активировать Все Информационные Сообщения в диалоге Параметры > Окружающая среда.


“Поворот” камеры в режиме Обзора Модели

Перемещение мыши приводит к повороту камеры в направлениях, указанных стрелками на рисунке ниже.



“Перемещение” вперед и назад в режиме Обзора Модели

Нажатие клавиш со стрелками или клавиш W-S-A-D приводит к перемещению вперед, назад, влево и вправо в направлениях, указываемых стрелками на рисунке выше. Отметим, что стрелка вверх приводит к приближению модели (перемещение вперед), а стрелка вниз - к ее отдалению (перемещение назад).



“Полет” вокруг модели

В режиме Обзора Модели нажмите клавишу “F” для перехода в режим полета. Опять же, используйте клавиши W-S-A-D для перемещения в указанных направлениях, однако в данном случае эти перемещения сочетаются с поворотом и боковым перемещением для имитации перемещения в горизонтальной плоскости или в пространстве.



Перемещение модели вверх и вниз

Используйте клавиши PageUp (или Пробел) и PageDown (или С) для перемещения по модели в вертикальном направлении.



Ускорение/замедление в режиме Обзора Модели

Нажмите клавишу со знаком Плюс или Минус на цифровой панели клавиатуры для изменения скорости навигации по модели. Для временного увеличения скорости нажмите Shift, затем отпустите эту клавишу, чтобы вернуться к прежней скорости.
