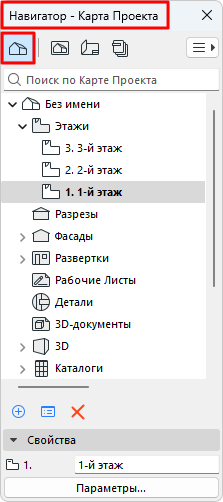

Древовидная структура проекций проекта, организованная по папкам. Значки проекций (в Навигаторе и на панели вкладок) отображаются черным цветом.
Поле поиска позволяет быстро находить элементы по их названиям.
Что такое Проекция?
Проекции представляют собой определенные способы отображения разных частей проекта.
В Карте Проекта Навигатора проекции организованы по папкам (название каждой папки соответствует определенному типу проекции).
Вертикальные проекции типа разрезов также можно свободно организовывать в любое количество пользовательских подпапок.
Прим.: как только вы сохранили параметры проекции, для нее создается соответствующий вид (в Карте Видов), который затем можно разместить на Макете.
Папки Карты Проекта
Этажи
Все Этажи, присутствующие в проекте.
Прим.: в Карте Проекта ID Этажа недоступен для редактирования. ID Этажа совпадает с Номером Этажа, задаваемым в диалоге Настройки Этажей.
Разрезы, Фасады, Развертки, Рабочие Листы, Детали и 3D-документы
Папки, содержащие соответствующие проекции.

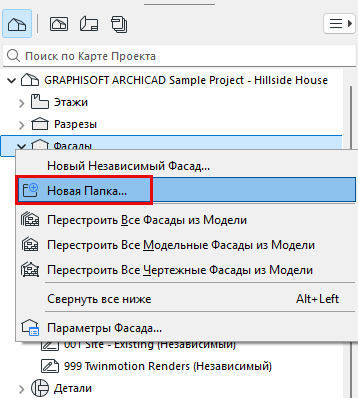

Для этих проекций можно создать любое количество пользовательских папок и подпапок: щелкните правой кнопкой мыши на элементе, а затем воспользуйтесь командами контекстного меню для создания новой папки.
Перетаскивание (папки и проекции типа разрезов)
Свободно перетаскивайте проекции между различными папками на любом уровне
Выберите сразу несколько проекций и/или папок и перетащите их в другую папку
Перетаскивание возможно только в пределах одного и того же раздела дерева Карты Проекта. Например, нельзя перетаскивать фасады в разрезы.
После перетаскивания элементы с совпадающими именами автоматически переименовываются путем добавления порядкового номера
Группы Разверток нельзя разделять: родительские и дочерние элементы всегда перемещаются вместе
Прим.: Вы можете клонировать любую папку Карты Проекта, чтобы создать соответствующий набор связанных видов в Карте Видов. Если вы перемещаете проекции типа разрезов в другие папки в Карте Проекта, папки клонов в Карте Видов обновляются автоматически.
3D
Содержит 3D-проекции и любые траектории движения камеры.
По умолчанию доступны две проекции: Общая Перспектива и Общая Аксонометрия.
Когда вы размещаете камеры в проекте, их сгруппированные по траекториям наименования появляются в папке 3D.
Содержит интерактивные каталоги (Элементов, Компонентов, Покрытий), создаваемые в рамках проектной документации. Эти каталоги можно использовать для формирования заказов строительных элементов у производителей и для проверки согласованности элементов на основе наборов критериев.
