Ограничения Перемещений Мыши

Ограничения Перемещений Мыши является альтернативой использованию Линий Привязки и Направляющих.

Опорные Линии и Направляющие Линии.

Задаваемые пары углов могут применяться для ограничения перемещений курсора при нажатии  клавиши Shift  в процессе ввода. На использование этого механизма, применяемого только при построении или редактировании элементов, указывает отображение толстой растягивающейся линии на Плане Этажа или серого контура элемента в 3D-окне. При этом происходит временная фиксация полярного угла курсора в Табло Координат с использованием одной из пар углов, указываемых в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.

См. Диалог Ограничения Ввода и Направляющие.

Применение Ограничения Перемещений Мыши

Способы Проецирования Курсора при Ограничении Перемещений Мыши

Применение Ограничения Перемещений Мыши

Ограничение перемещений курсора под заданным углом позволяет с высокой точностью осуществлять выравнивание или соединение элементов. Для использования только ортогональных направлений при создании нового элемента:

  1. Убедитесь, что функция Позиционирования Курсора по Сетке отключена.

    См. Позиционирование по Сетке.

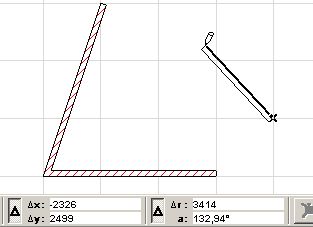

  2. Сделайте щелчок мышью, чтобы начать построение элемента.

  3. Переместите курсор из начальной точки построения, а затем нажмите и удерживайте клавишу Shift. Программа будет использовать ближайшее из разрешенных ограничений направления.

Способы Проецирования Курсора при Ограничении Перемещений Мыши

При ограничении перемещений курсора нажатием клавиши Shift, появляется пунктирная линия, соединяющая курсор с текущим положением конечной точки создаваемого элемента.

Для переключения вариантов позиционирования курсора:

  1. Откройте Панель Управления. (Окно > Панели > Панель Управления)
  2. Укажите на экране вектор ввода.
  3. Нажмите Shift для активации ограничения перемещений курсора.

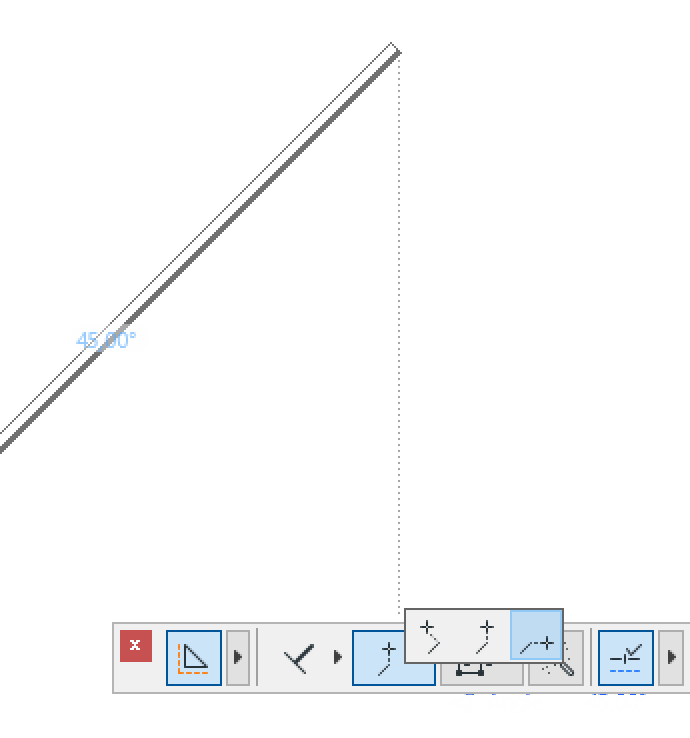

В Панели Управления станет доступно выпадающее меню Вариантов Позиционирования Курсора. Выберите подходящий вариант позиционирования.

См. Панель управления.


  • Перпендикулярно зафиксированному направлению;
  • Горизонтально относительно зафиксированного направления;
  • Вертикально относительно зафиксированного направления.
