Привязка к Существующим Элементам

Позиционирование Элементов

Вы можете перемещать или менять форму элементов посредством их позиционирования относительно существующих элементов в процессе выполнения операций перемещения.

Функция Позиционирования Элементов активируется/деактивируется при помощи команды-переключателя, расположенной в меню Вид > Позиционирование Элементов. (Эта команда также присутствует в табло команд Вспомогательных Средств.)

Позиционирование Элементов можно активировать/деактивировать в процессе работы нажатием клавиши E.

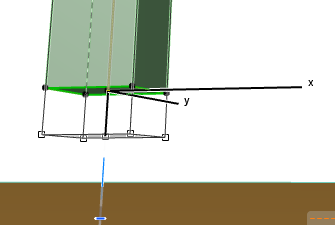

При включенном Позиционировании Элементов, специальные точки перемещаемых элементов отображаются в виде маленьких квадратов.

К этим специальным точкам относятся:

• Точки выбора элемента, включая точки привязки;
• Точки деления элементов на части (если включено отображение Точек Привязки);

  См. Опорные Точки.

• Вершина курсора.

При соприкосновении одной из специальных точек с вершиной, точкой привязки или ребром другого элемента, эта специальная точка выбора становится больше по размеру. В этот момент вы можете сделать щелчок мышью, чтобы соединить редактируемый элемент с существующим; при этом перемещать курсор в в точку фактического соединения элементов  не требуется.

Если рядом с вершиной располагается гнсколько точек привязки, то вы можете аоспользоваться клавишей Пробел для циклического перебора возможных точек.

Привязка к Поверхности в 3D

Привязка Поверхности по умолчанию включена (ее можно отключить при помощи переключателя в меню Вид > Привязка к Поверхности).

В Archicad курсор привязывается к любой поверхности (а также к ребрам и точкам) в 3D-окне, что облегчает построение объектов в окружении других элементов.

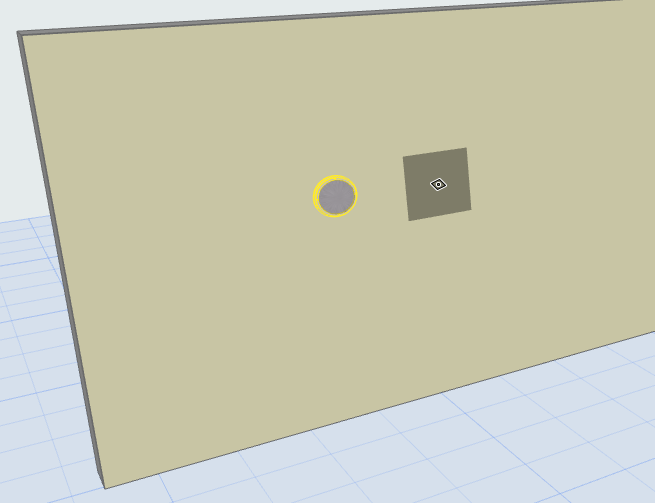

Например, при включенной Привязке к Поверхности, становится проще разместить светильник на стене:

(Также существует возможность Привязки к Поверхности в 2D-окнах при помощи функции Притяжения. См. Притяжение . )
