Изменение Пропорций Элементов

Команда меню Редактор > Изменить Форму > Изменить Пропорции (также присутствующая в Стандартном табло команд) позволяет увеличить или уменьшить выбранные элементы графически или путем числового ввода.

Эта функция доступна на Плане Этажа и в 3D-окнах, а для чертежных 2D-элементов - в окнах Разреза/Фасада, 3D-документа и Детали/Рабочего Листа.

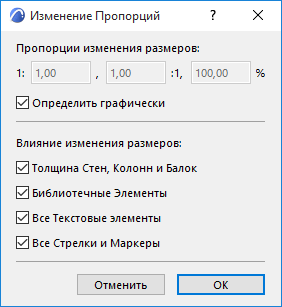

Диалоговое окно, открывающееся при активации данной команды, позволяет указать типы элементов, к которым должна быть применена команда.

1. Выберите элементы, которые хотите преобразовать, и воспользуйтесь командой Изменения Пропорций.





2. В открывшемся диалоге задайте нужные параметры. Убедитесь, что маркер Определить графически не отмечен.





   • Пропорции изменения размеров: Выберите один из трех вариантов изменения пропорций элементов. (Ввод значения в одно из полей приводит к автоматическому заполнению остальных полей.)
   • Толщина стены, колонны, балки: Для стен, колонн и балок помимо длины и высоты будет изменена толщина.
   • Библиотечные элементы: Будут изменены размеры всех библиотечных элементов.
   • Все текстовые элементы: Будут изменены размеры всех текстовых элементов и выносок.
   • Все стрелки и маркеры: Будут изменены размеры всех стрелок и маркеров.
3. Нажмите кнопку ОК.
4. Щелкните в окне для указания вершины или грани элемента, которая должна сохранить свое исходное расположение.

Для выполнения этой операции графически:

1. Откройте диалог Изменения Пропорций.
2. Активируйте маркер Определить графически.
3. Двумя щелчками мыши задайте вектор преобразования.
   Прим.: Эту операцию нельзя применить к сгруппированным элементам. Для изменения пропорций сгруппированных элементов сначала их следует разгруппировать, воспользовавшись командой Временной Разгруппировки.

   См. Группирование Элементов для получения дополнительной информации.
