Разделение Элементов

Вы можете разделить выбранные элементы (Стены, Балки, Перекрытия, Крыши, 3D-сетки, Штриховки, Зоны, Линии, Дуги, Полилинии и Сплайны) вдоль линии пересечения с отрезком прямой, дугой или стороной элемента.

Команда Разделить доступна на Плане Этажа и в 3D-окнах, а для чертежных 2D-элементов - в окнах Разреза/Фасада, 3D-документа и Детали/Рабочего Листа.

Разделение всегда производится перпендикулярно Плану Этажа.

Исключение: При разделении Морфа становится доступно больше возможностей: разделение может производиться перпендикулярно текущей плоскости редактирования.

1. Выберите элементы, которые хотите разделить.
2. Активируйте команду меню Редактор > Изменить Форму > Разделить или нажмите кнопку с символом топора в Стандартном табло команд.





3. Создайте временную линию или укажите существующую Прямую, Дугу, Стену или сторону многоугольника.

   в 3D-окне появится красная разделяющаяся плоскость для обеспечения визуальной обратной связи.





4. Щелкните курсором-глазом с одной из сторон прямой/дуги/контура разделения.
   Прим.: Разделение стен происходит в точке пересечения их линий привязки с вектором разделения.
5. Элементы, находящиеся с указанной курсором-глазом стороны, останутся выбранными, элементы с противоположной стороны - нет. Группа элементов, оставшихся выбранными, может далее редактироваться обычным образом.

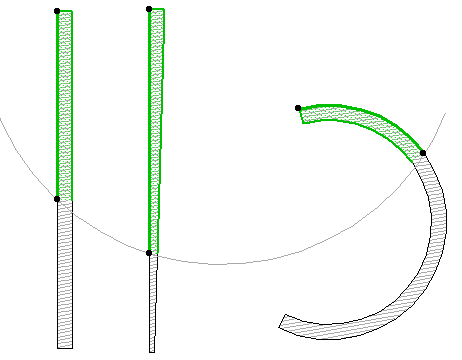

Если выбранный элемент пересекается с линией или дугой в нескольких местах, то активация команды Разделения приводит к разделению элемента во всех точках пересечения.

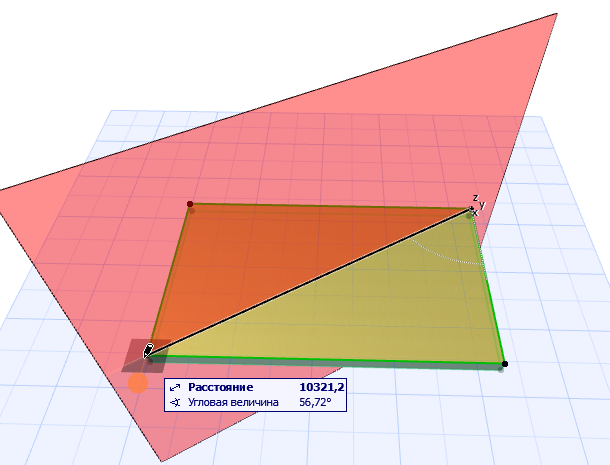

Разделение также можно осуществлять в 3D-окне. Вы можете разделить выбранный элемент на две части при помощи вертикальной плоскости. Выполнение данной операции ничем не отличается от действий в окне Плана Этажа. Линия разделения задается в плоскости Пользовательских Координат.
