Графическое Редактирование Оболочек
Существует большое количество способов редактирования Оболочек на Плане Этажа, в Разрезе и в 3D-окне. Выберите оболочку и проанализируйте команды локальной панели: они позволяют изменять форму и расположение оболочки.
В 3D-оке специальным цветом показываются векторы редактирования профиля, оси и векторы вытягивания, поэтому можно легко обнаружить их.
Прим.: Этот цвет изменяется с помощью параметра Линия привязки в 3D в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе.
Далее приводятся рисунки различных типов оболочек в 3D:
- Оболочка вытягивания имеет профиль и вектор вытягивания; они редактируемые.

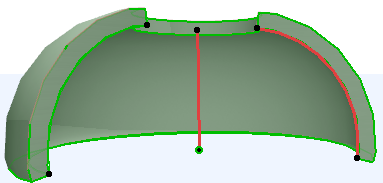

- Оболочка вращения имеет профиль и ось вращения.

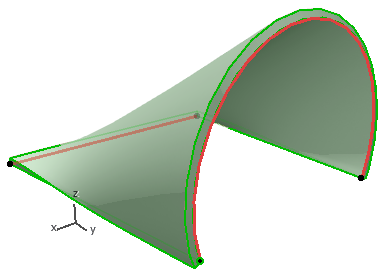

- Линейчатая оболочка имеет два профиля на двух плоскостях, соединяемых телом оболочки. Профили можно редактировать и поворачивать. Можно также поворачивать любую из плоскостей профилей.
В результате редактирования оболочки любые возможно содержащиеся в ней тела сечений остаются на месте согласно глобальной системе координат. Это означает, что после выполнения редактирования содержащиеся в оболочке отверстия могут располагаться в другом месте (относительно оболочки).
