Отображение Зон на Плане Этажа

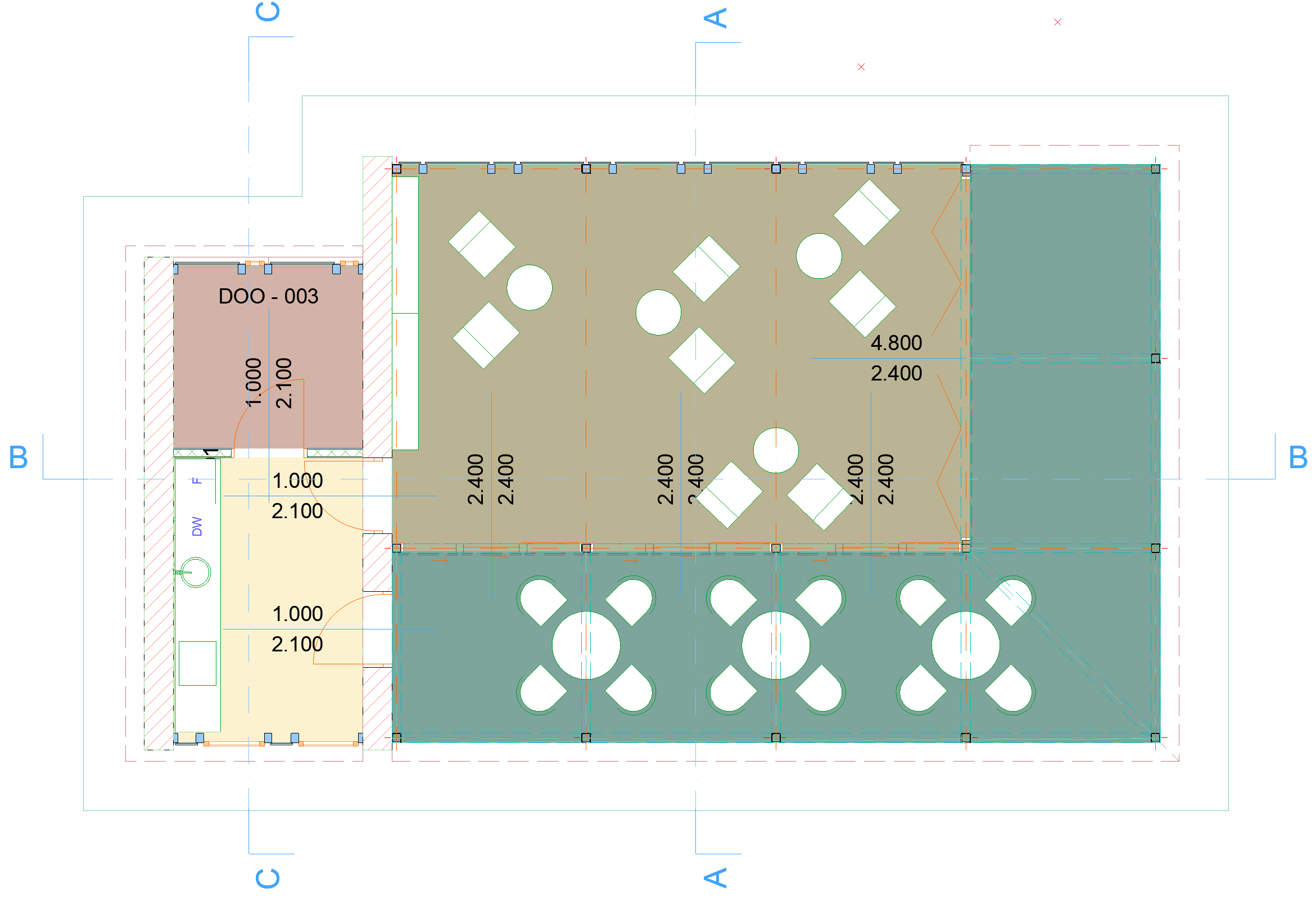

По умолчанию для фона штриховок Зон применяются цвета Категорий Зон.
См. Категории Зон.
Вы можете изменить штриховку Зоны, назначив ей любую штриховку поверхности.

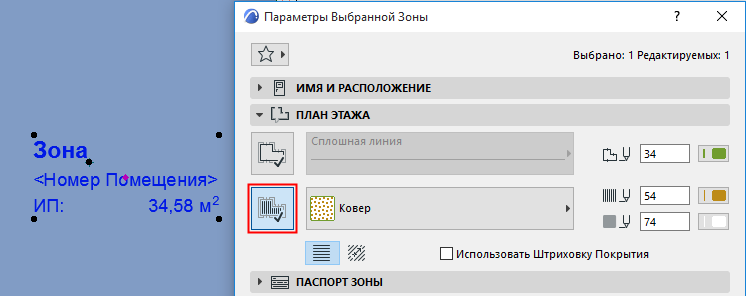

- В диалоге Параметров Зоны раскройте панель План Этажа.
- Нажмите расположенную слева кнопку Добавления Штриховки Поверхности.
- Выберите образец штриховки из выпадающего списка.
Если вы задали штриховку зоны, то она будет по умолчанию отображаться на Плане Этажа.
См. Правила Графической Замены.
Показ зон с наклонными стенами

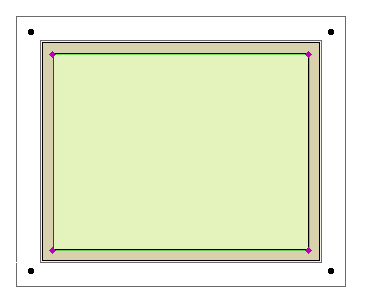

Зона, ограниченная одной или несколькими наклонными стенами, принимает в расчет наклон этих стен. Такие Зоны представляют собой на Плане Этажа два отдельных многоугольника:
- Многоугольник с редактируемыми точками выбора, соответствующий видимой части Зоны на Плане Этажа (редактирование этого многоугольника никак не отражается на 3D-теле Зоны).
- Многоугольник с обычными точками выбора, соответствующий основанию 3D-тела Зоны (этот многоугольник не позволяет отредактировать тело Зоны).Прим.: для Зон, создаваемых по Линиям Привязки, можно выбрать Точное или Грубое отображение на Плане Этажа при помощи переключателя в диалоге Параметров Зоны. См. Многоугольник Зоны .
