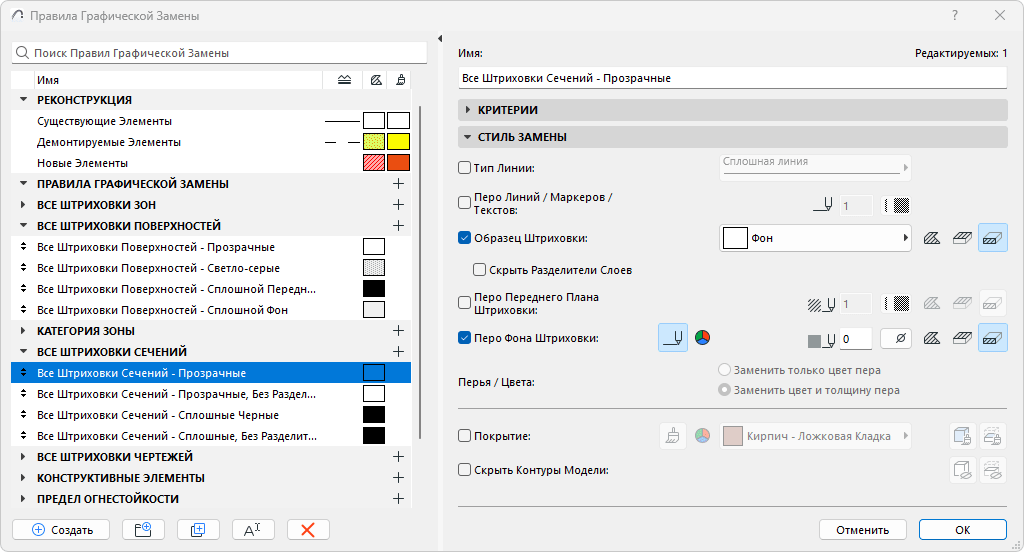

Правила Графической Замены

Этот диалог предназначен для создания и редактирования правил.

Что открыть его, выполните одно из следующих действий:

Воспользуйтесь командой меню Документ > Графическая Замена > Правила Графической Замены
в диалоге Комбинаций Графической Замены: нажмите кнопку Управление Правилами
в диалоге Параметров Фильтров Реконструкции: нажмите кнопку Правила Графической Замены

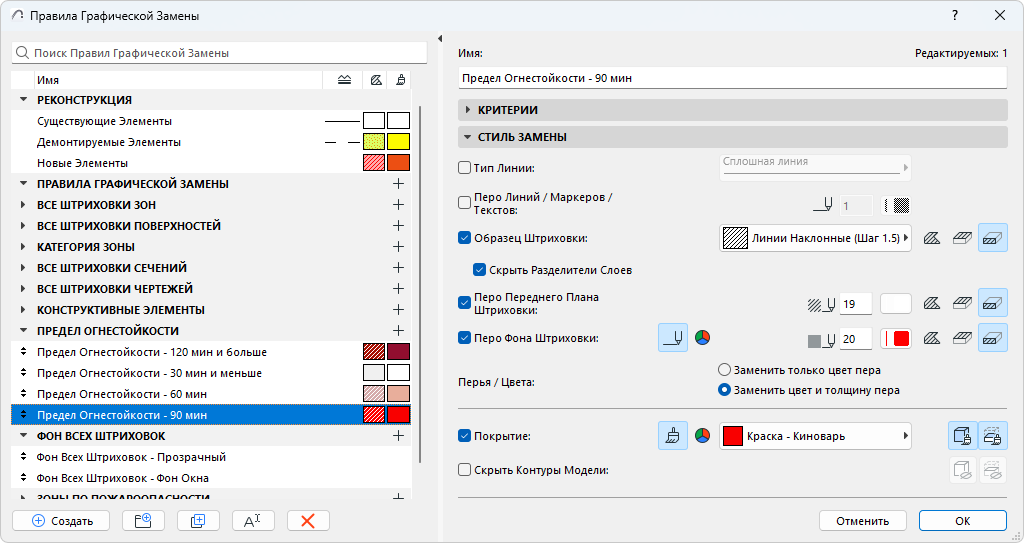

В левой части диалога расположен список Правил. Цветные значки обозначают Тип Линий, Образец Штриховки, Перо Переднего Плана, Перо Фона и Покрытие (если доступно), заданные для каждого правила.

Первые три Правила соответствуют трем Статусам Реконструкции: : Новые, Существующие и Демонтируемые.

Выберите любое правило, чтобы справа увидеть его настройки в панелях Критериев и Стиля Замены.

Добавление Нового Правила

Активируйте команду Новое
- в нижней части диалога Правил Графической Замены
- в контекстном меню Правила или Группы Правил

  Прим.: Правила Замены для Статусов Реконструкции нельзя дублировать.
Воспользуйтесь панелями в правой части диалога, чтобы настроить для правила Критерии и Стиль Замены.

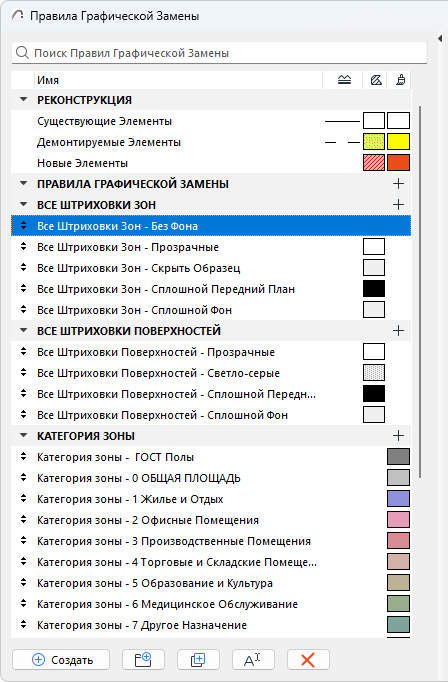

Организуйте Правила в группы

Вы можете организовывать, сортировать и просматривать сразу несколько правил
Правила можно перемещать между группами простым перетаскиванием.
Контекстные меню доступны тогда, когда они вам нужны
Поиск позволяет легко найти любое правило или группу по наименованию.

Добавление новой Группы Правил

Активируйте команду Новая Группа

в нижней части диалога Правил Графической Замены
из контекстного меню Группы Правил

Определение Критериев Правила

Эти критерии определяют, для каких элементов должна применяться Графическая Замена.

Прим.: Критерии Статусов Реконструкции недоступны для редактирования, (Статус Реконструкции назначается индивидуально на уровне элементов.)

Первая строка списка Критериев всегда определяет Тип Элемента. Здесь нельзя выбрать такие подэлементы, как Панели Навесных Стен или грани Морфов.
Выберите первую строку, затем нажмите на черную стрелку в конце строки, чтобы задать типы элементов, для которых должно применяться это правило.

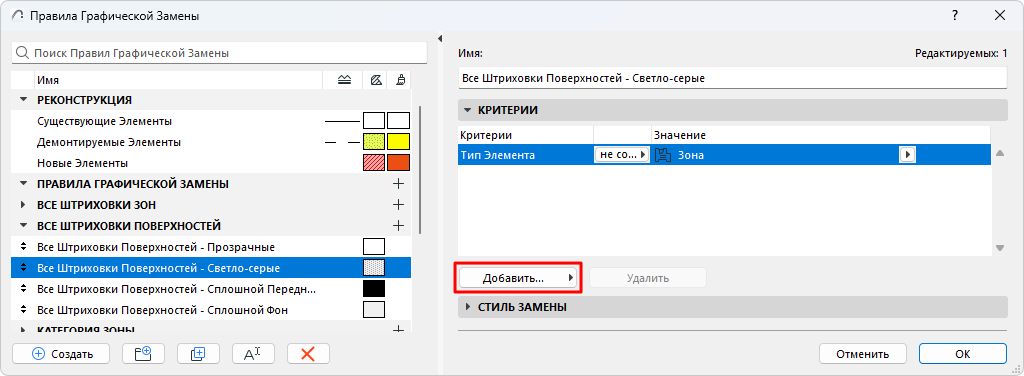

Кнопка Добавить позволяет выбрать дополнительные критерии из списка Параметров и Свойств.
Выберите нужные критерии (для повышения скорости можно воспользоваться полем поиска) и нажмите кнопку Добавить(или клавишу Enter), чтобы добавить их в список.
Настройте дополнительные критерии. Список доступных критериев зависит от элементов, выбранных в расположенных выше строках.
Прим.: Этот интерфейс очень похож на интерфейс диалога Найти и Выбрать, но здесь нельзя использовать Свойства IFC.

Прим.: Определение "Слоя" или "Комбинации Слоев" в качестве критерия означает, что замена будет применяться для всех элементов, отображаемых в данной Комбинации Слоев.

Смотреть видео

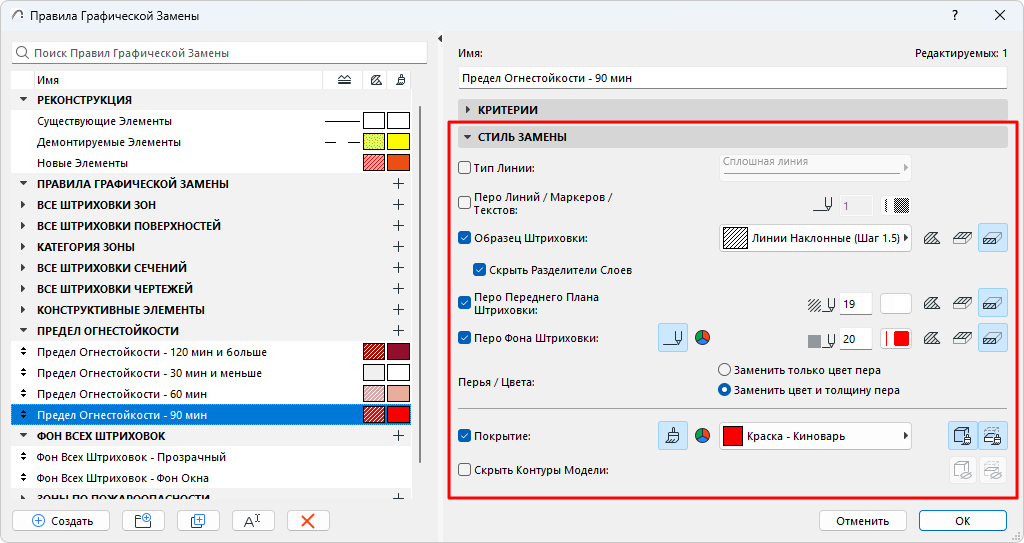

Настройка Стиля Замены

Стиль Замены определяет заменяемые реквизиты (будущий внешний вид элементов).

Отметьте маркеры тех реквизитов, которые должны участвовать в Графической Замене.

Для элементов управления Штриховкой (Образец Штриховки, Перо Штриховки, Перо Фона Штриховки):
нажмите одну или несколько кнопок, чтобы выбрать категории (Штриховка Чертежей, Штриховка Поверхностей или Штриховка Сечений), для которых должна осуществляться замена.
Для настройки цвета введите номер пера или выберите цвет из выпадающей палитры.
Прим.:
к Штриховкам Поверхностей относятся штриховки категории “Покрытий (Поверхностей)”.
К Штриховкам Сечений относятся штриховки категории “Строительный Материал (Штриховка Сечения)”.
Для Покрытий: Нажмите одну или обе кнопки, чтобы активировать замену покрытий Поверхностей Сечения и/или Видимых Поверхностей.
Прим.: Помимо параметров замены, приведенных здесь, вы можете включить в Фильтр Реконструкции дополнительные параметры замены, настраиваемые в диалоге Параметров Фильтров Реконструкции.

Смотреть видео
