Параметры Рам Навесных Стен

Список Классов Рам

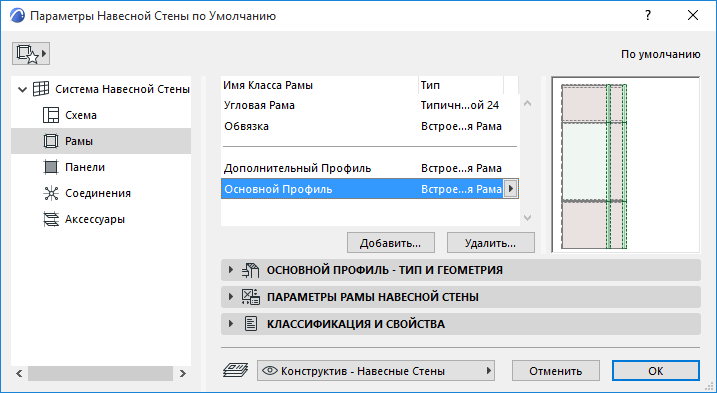

В верхней части диалога располагается список всех доступных классов Рам. По умолчанию он содержит четыре класса: Угловые Рамы, Рамы Обвязки, Основной Профиль и Дополнительный Профиль.

Выбранный класс выделяется в окне предварительного просмотра. В окне предварительного просмотра также отображается цвет покрытия Рамы.

Добавление Класса Рам

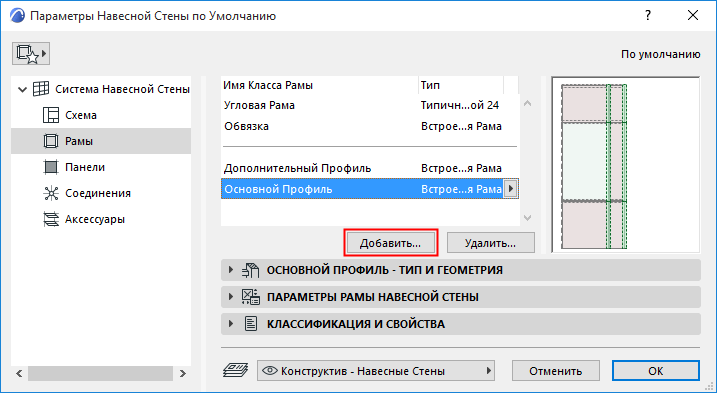

1. Нажмите кнопку Добавить.

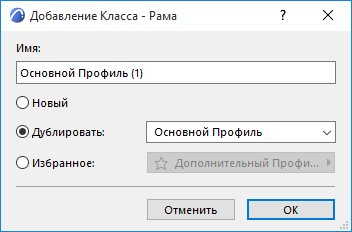

2. В открывшемся диалоге можно:





• Новый: Выбор этого варианта приводит к созданию нового класса Рам на основе Рам, используемых по умолчанию (например, Встроенной Рамы)
• Дублировать: Создается дубликат выбранного класса Рам под новым названием
• Избранное: щелкните на выпадающем списке, чтобы выбрать Избранные параметры Панели. Щелкните на выпадающем меню, чтобы выбрать Избранные параметры Рамы, чтобы в новом классе применить ее настройки.

Добавление Класса Рам на основе Настроенной Рамы (Режим Редактирования)

Для создания нового Класса Рам можно настроить выбранную Раму в Режиме Редактирования, а затем сохранить ее параметры в качестве нового Класса Рам.

1. Выберите Навесную Стену и активируйте режим Редактирования Навесной Стены.
2. Выберите и отредактируйте Раму. В результате ей будет присвоен “Специальный” класс.

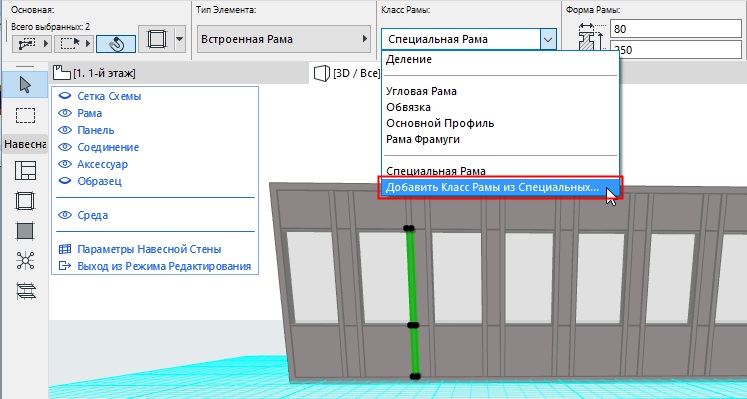

3. В Информационном Табло щелкните на выпадающем списке Класса Рамы и активируйте команду Добавить Класс Рамы из Специальных....





4. Воспользуйтесь открывшимся диалогом, чтобы создать новый Класс Рам.

Переименование Класса Рам

Сделайте двойной щелчок в списке Классов на том элементе, который требуется переименовать.

Копирование-Вставка Параметров Рам между Классами

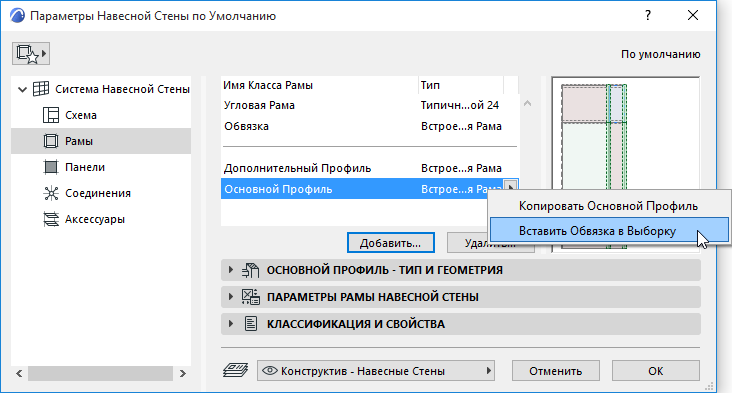

В диалоге Параметров Рамы щелкните правой кнопкой на наименовании любого Класса, чтобы скопировать его параметры.

Щелкните правой кнопкой мыши на названии того Класса, для которого вы хотите применить скопированные параметры.

Удаление Классов Рам

1. Выберите один или несколько Классов Рам, которые требуется удалить.

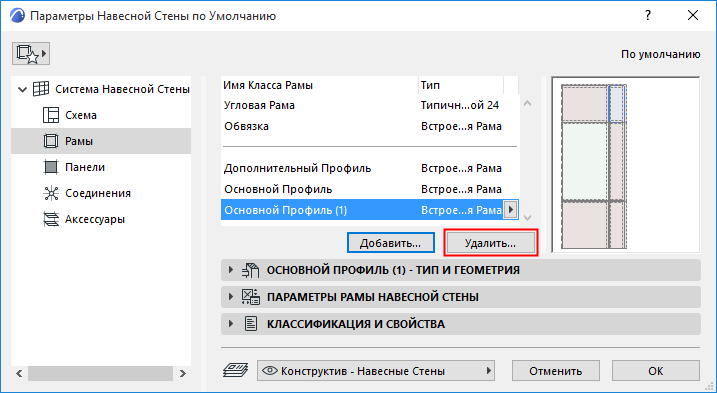

2. Нажмите кнопку Удалить.
   Прим.: Классы Угловых Рам и Рам Обвязки удалить нельзя.

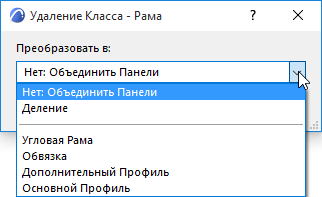

3. В открывшемся диалоге можно:





• Выберите способ преобразования Рам удаляемых классов:
• Нет: Объединить Панели: В результате Рамы будут удалены, а ранее разделявшиеся ими панели будут объединены.
• Деление: Рамы будут удалены, но ранее разделявшиеся ими панели не будут объединены.
• Преобразование в другой Класс Рам: Выберите любой существующий Класс Рам.

Класс Рам “Деление”

Деление - это преднастроенный Класс Рам с фиксированными настройками. Эти рамы действуют как невидимые: они предназначены для разделения смежных Панелей. Рамы Класса Деления нельзя отредактировать на этой странице и этот Класс нельзя удалить.

Рамы Деления доступны

• для замены удаляемых Классов Рам (они заменяют собой удаляемые Рамы) и
• в Параметрах Схемы в качестве Рам, доступных для выбора при настройке Образца Сетки

Выбор Типа и Геометрии Рам

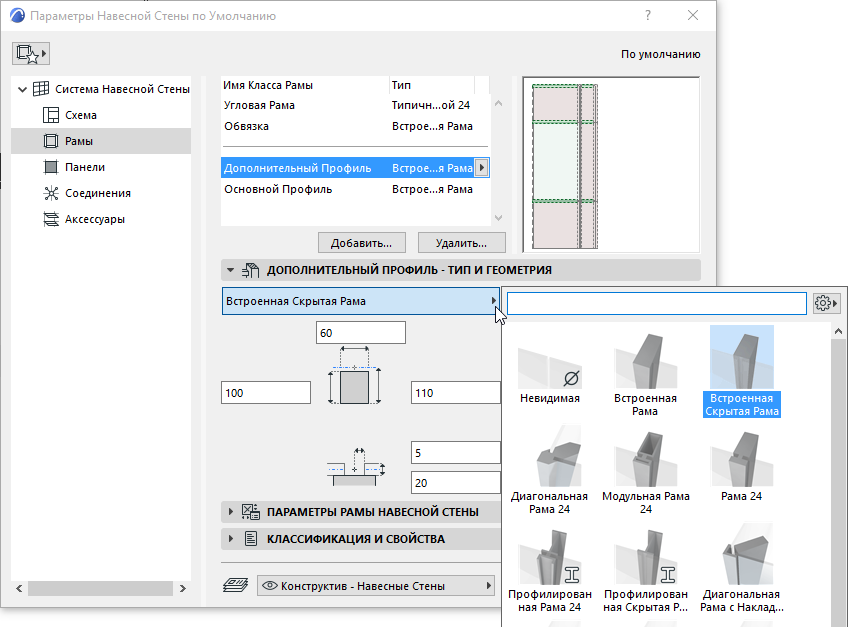

Выбрав из списка в верхней части диалога нужный Класс: воспользуйтесь в панели Типа и Геометрии Рамы выпадающим списком, чтобы настроить Тип Рамы.

Затем настройте геометрические параметры, если они доступны для выбранного Типа Панели.

• Невидимая Рама: Эта Рама существует как объект, но не отображается.
• Подобные Рамы можно использовать для разделения соседних панелей без отображения Рам.
• При желании задайте величину зазора между смежными Рамами.
• Невидимые Рамы можно также применять для упрощения модели или если для крепления Панелей используются иные конструкции (например, соединительные элементы). Бесшовные стыки панелей можно создать путем удаления Рам на линиях сетки.
• Встроенная Рама: Это наиболее часто используемая Рама прямоугольного сечения. С внешней стороны Навесной Стены на Раме присутствует "накладка". В расположенной ниже панели Параметров Рамы Навесной Стены можно настроить используемые Строительные Материалы.
• Скрытая Рама: Это рама прямоугольного сечения, используемая для наружного крепления панелей Навесной Стены. Панели соединяются друг с другом вплотную с передней стороны рамы, снаружи Рамы не видны (если, конечно, Панели не прозрачные и между ними нет зазора). В расположенной ниже панели Параметров Рамы Навесной Стены можно настроить используемые Строительные Материалы.
• Модульная Рама: В этой Раме можно использовать дополнительные модули профилей рамы и насадки, созданные самостоятельно и сохраненные в качестве специальных компонентов.

  См. Пример: Специальная рама или насадка навесной стены.

  См. также Угловые Рамы Навесных Стен.

Приоритет Пересечения Рам

См. Пересечения Рам Навесных Стен.

Параметры Компонента Рамы

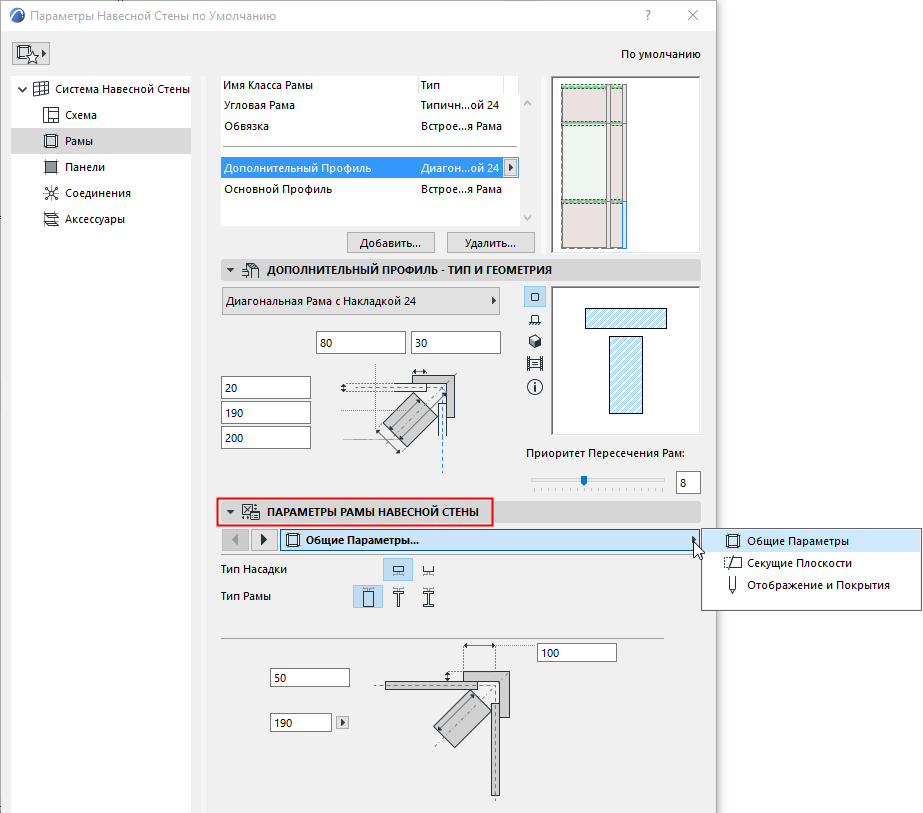

Для выбранного Типа Рамы можно настроить различные GDL-параметры компонентов.

Обратите внимание, что вы можете заменить настройки уровня 2D и 3D-детализации, определяемые Параметрами Модельного Вида.
