Размещение Панели Двери или Окна в Навесной Стене

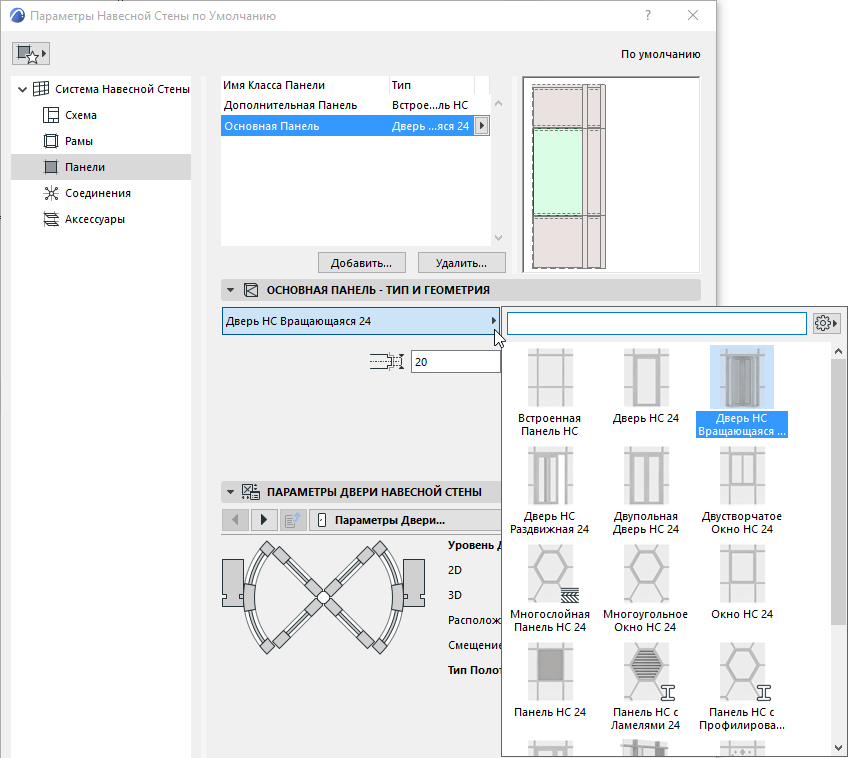

Вы можете разместить панели, представляющие собой GDL-объекты Окон или Дверей. Некоторые из этих преднастроенных объектов присутствуют в выпадающем списке, находящемся в панели Тип и Форма Панели:

Для Панелей Навесных Стен, представляющих собой Окна или Двери, нельзя использовать Маркеры Дверей/Окон. Но вы можете воспользоваться инструментом Выноска для нанесения Выносок Панелей Навесных Стен.

См. Нанесение Выносок для Навесных Стен.

Вы можете настраивать Панели заполнений проемов в составе образца Навесной Стены при помощи диалога Параметров Схемы. (См. Настройка Образца Сетки в Параметрах Схемы .)

В Режиме Редактирования Навесной Стены можно заменить обычные панели панелями Окон или Дверей, как это описано ниже.

Чтобы добавить в Навесную Стену панель двери:

1. Выберите Навесную Стену и активируйте режим ее Редактирования.

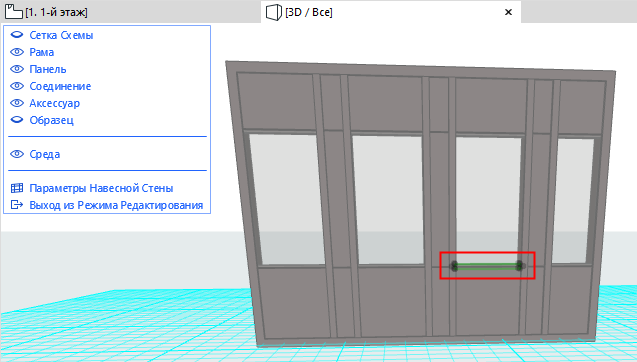

2. В том месте, где должна быть размещена Дверь, объедините две соседние панели, удалив разделяющую их Раму:

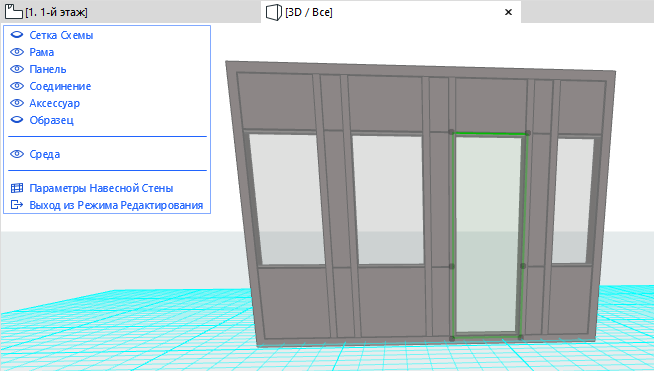

3. Выберите новую панель.

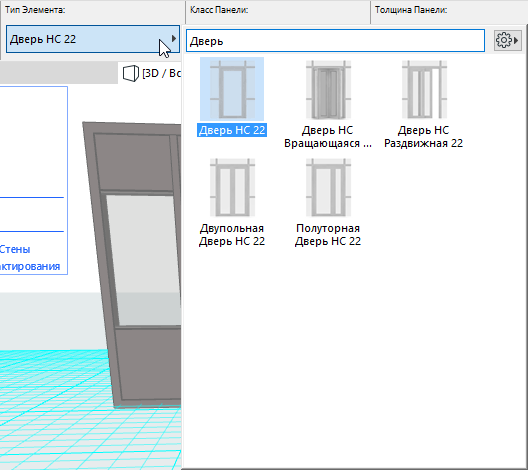

4. В Информационном Табло выберите из выпадающего списка подходящий объект Двери (чтобы уменьшить количество отображаемых объектов, введите в поле поиска слово “Дверь”).

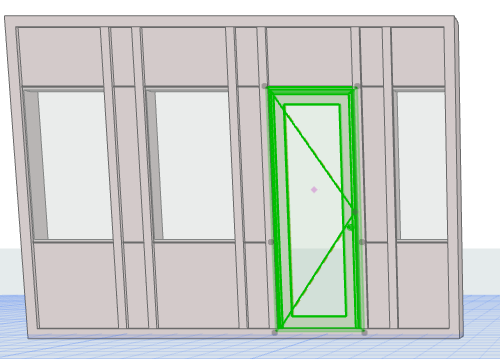

   В результате выбранная Панель будет заменена GDL-объектом Двери.

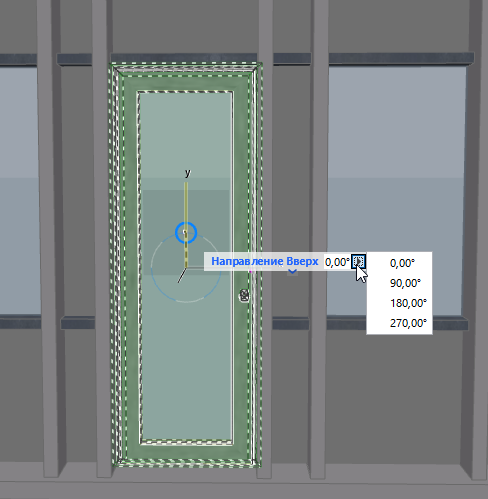

   Обратите внимание, что Панель-Дверь имеет особый параметр “Направление вверх”. Этот параметр позволяет настроить "верх" двери в диапазоне 90 градусов в случае последующего поворота Навесной Стены.
