Нанесение Выносок для Навесных Стен

Как и для прочих элементов, вы можете создать Выноски для Навесных Стен или для их отдельных элементов, отображаемых на Плане Этажа или в Разрезе.

CWLabel1.png     CWLabelDone.png

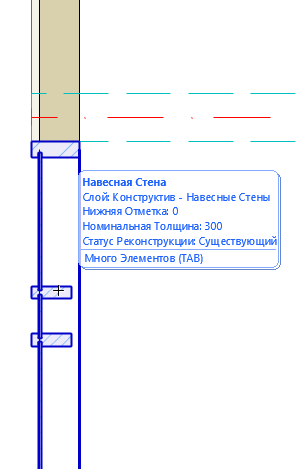

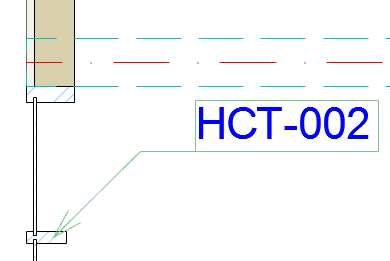

Навесная Стена с Выноской ID

CWLabel2.png     FrameLabel.png

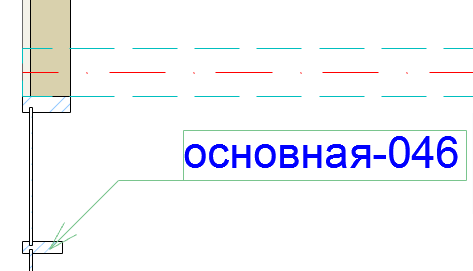

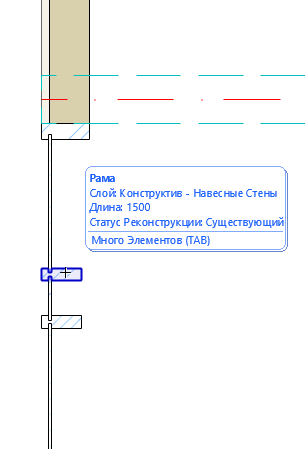

Рама Навесной Стены с Выноской ID

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

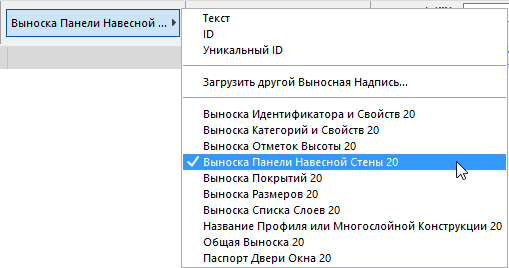

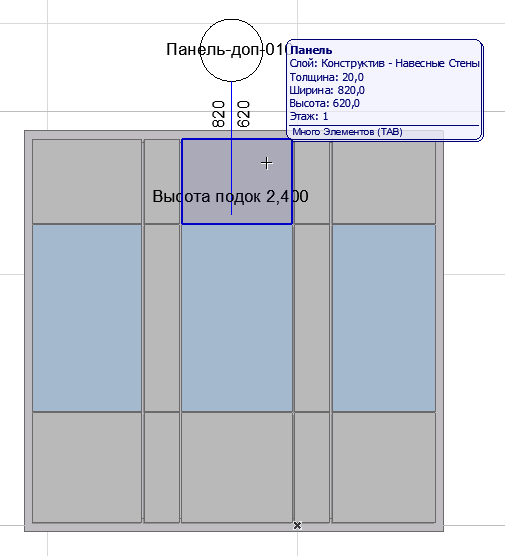

Выноска Панели Навесной Стены

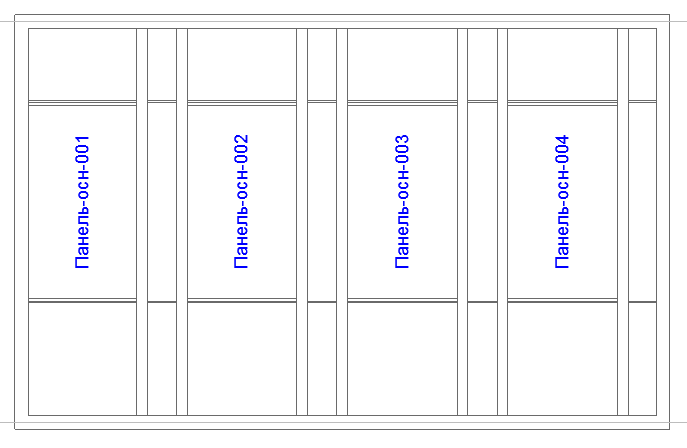

Нанесение Выносок для Всех Элементов Навесной Стены

Чтобы нанести Выноски для всех Элементов Навесной Стены или для Элементов определенного класса:

  1. Выберите Навесную Стену.

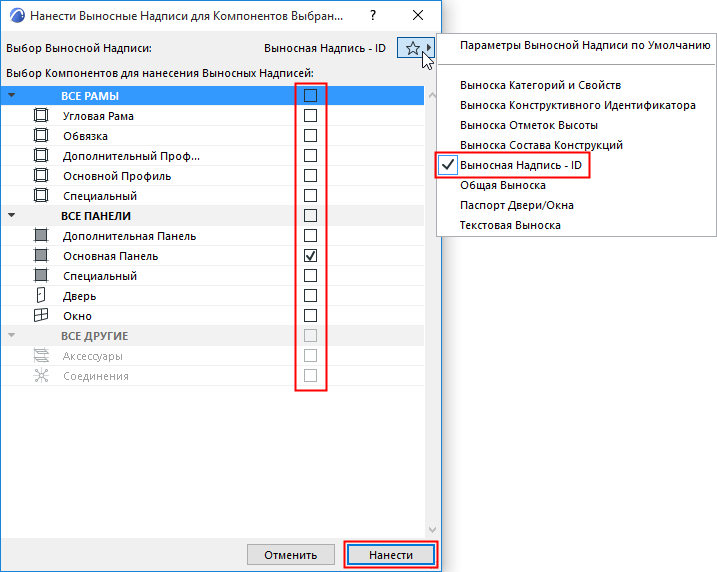

  2. Активируйте команду меню Документ > Аннотация > Нанести Выноски для Компонентов Выбранных Элементов.
  3. В открывшемся диалоге выберите Тип Выноски: текущую Выноску по умолчанию или одну из Избранных Выносок.
  4. Активируйте маркеры компонентов, для которых требуется создать Выноски. Эти Выноски будут ассоциативными.

  5. Нажмите кнопку Нанести.
