Плоскость Ввода Навесной Стены в 3D-окне

В 3D-окне Информационное Табло Навесной Стены позволяет выбрать один из следующих способов указания плоскости ввода Навесной Стены:

Плоскость Ввода по Умолчанию



Интеллектуальная Плоскость Ввода (выбор плоскости)



Используется один из следующих “интеллектуальных” методов определения плоскости ввода:

  • Покрытие: Сделайте щелчок на любой поверхности, которую хотите использовать в качестве плоскости ввода.

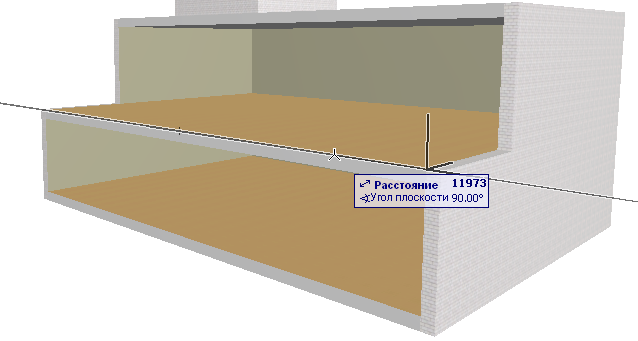

  • Ребро плюс Вершина: Сделайте щелчок на любом ребре, через которое должна пройти плоскость ввода (курсор должен принять форму знака Мерседес).

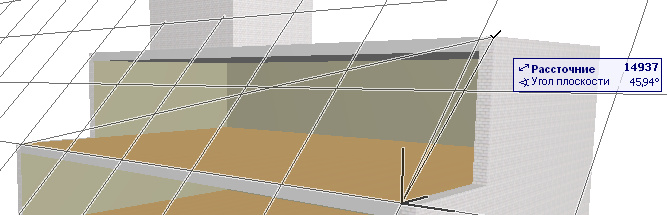

    После появления предварительного изображения плоскости, вращающейся вокруг указанного ребра, сделайте щелчок в любой точке, через которую должна пройти плоскость ввода.


  • Вершина плюс Ребро: Этот метод аналогичен предыдущему, но указание элементов выполняется в обратном порядке. Сделайте щелчок в точке, а затем на ребре для определения плоскости ввода.
  • Три Вершины: Сделайте щелчки в любых трех точках, через которые должна пройти плоскость ввода.

Горизонтальная Плоскость Ввода



Сделайте щелчок в любой точке, через которую должна пройти горизонтальная плоскость ввода.

Вертикальная Плоскость Ввода



Сделайте щелчок в точке, чтобы указать место расположения вертикальной плоскости ввода, затем сделайте еще один щелчок, чтобы задать ориентацию плоскости.

Нормальная Плоскость Ввода



Указание наклонной плоскости ввода путем определения вектора (нормали), расположенного перпендикулярно плоскости.

  1. Щелчками в двух точках создайте вектор нормали или

    Сделайте щелчок на ребре, с которым должен совпадать вектор нормали.

  2. Затем сделайте щелчок в точке, через которую должна пройти плоскость ввода.

    В качестве примера см. Создание Навесной Стены на Наклонной Плоскости Ввода.
