Стены и Другие Элементы

Для получения дополнительной информации о пересечении (соединении) конструктивных элементов:

См. Пересечения Элементов.

Следующие функции также влияют на пересечение Стен:

• Колонны и Стены

  См. Колонны и Стены.

• Команды подменю Соединить позволяют отсекать Стены Крышами и Оболочками.

  См. Отсечение элементов Крышами или Оболочками.

• Вы также можете подрезать Стены под Односкатные Крыши.

  См. Подрезка элементов под односкатную крышу.

• Функция Выровнять Элементы по Перекрытиям позволяет изменить высоту Стен в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Стен.

  См. Выравнивание Элементов по Перекрытиям.

• Стены можно соединять с Навесными Стенами при помощи команды Конструирование > Соединить > Соединить Стены с Навесной Стеной. Эта же команда присутствует в меню Конструирование > Изменить Навесную Стену.

  См. Соединение Стены с Навесной Стеной.

• Отношение к Зонам: В панели Модель диалога Параметров Стены можно выбрать один из следующих вариантов отношения Стены к зонам: служит границей зоны; площадь/объем элемента вычитается из зоны, в которой он расположен; никак не влияет на зоны.

  См. Отношение к Зонам.

Углы Многоугольной Стены

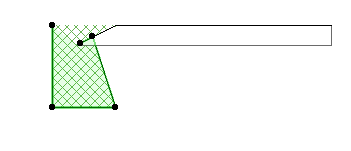

Многоугольные стены, соединяющиеся с другими стенами, по умолчанию сохраняют свой контур.

Этот параметр можно изменить.

Рассмотрим пример соединения обычной Прямолинейной Стены с Многоугольной Стеной.

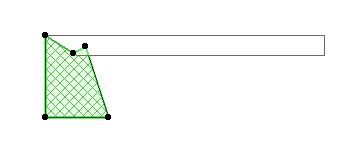

Воспользуйтесь маркером Углы Многоугольной Стены Могут Меняться , находящимся в панели Форма и Расположение диалога Параметров Стены (становится доступен при выборе Многоугольной Стены).

Результат действия этой функции можно увидеть, если воспользоваться командой Вид > Параметры Вывода на Экран > Скрывать Сопряжения Стен и Балок.
