Параметры Модельного Вида: Уровень Детализации Символов Лестниц и Ограждений
Доступ к этой панели можно получить при помощи команды меню Документ > Модельный Вид > Параметры Модельного Вида. Эти параметры позволяют настроить отображение символов Лестниц и Ограждений на Планах Этажей и Планах Отраженных Потолков.
По умолчанию применяются "Простые Параметры". Если требуется дополнитель настроить эти Простые Параметры, перейдите на страницу Дополнительных Параметров.
Простые Параметры Уровня Детализации Лестниц/Ограждений

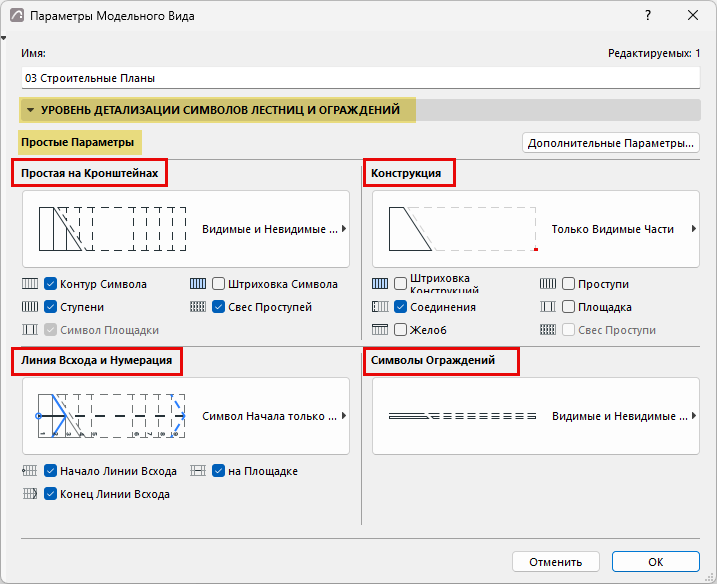

В режиме Простых Параметров отображаются четыре основные группы символов Лестниц и Ограждений: Сетка (Символ), Конструкция, Линия Всхода с Нумерацией и Ограждение.
Воспользуйтесь этой страницей для настройки отображения.

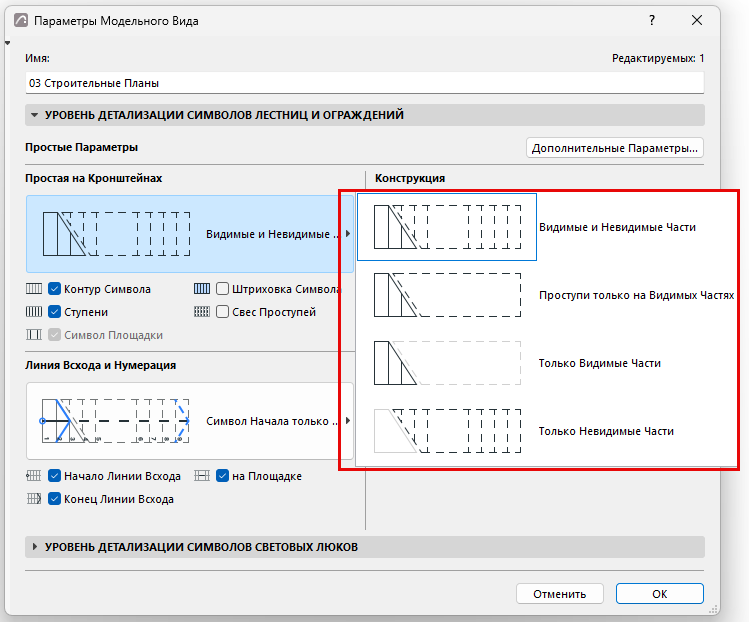

В каждой группе отметьте маркеры тех элементов, которые должны отображаться. Затем при помощи выпадающего меню выберите нужный уровень Детализации.
Видимые и Невидимые Части
Для “Видимых Частей” Лестниц используется выбранный в Параметрах Лестницы тип "Видимой" линии (как правило, сплошная линия).
Для “Невидимых Частей” Лестниц используется выбранный в Параметрах Лестницы тип "Невидимой" линии (как правило, штриховая линия).
См. Настройка Реквизитов для Каждого Компонента Символа Лестницы.
Видимые части обычно располагаются ниже Линии Разрыва, а Невидимые части - выше.
Дополнительные Параметры Уровня Детализации Лестниц/Ограждений
Этот режим позволяет выполнить детальную настройку отображения символов Лестниц/Ограждений. Чтобы перейти в этот режим,нажмите кнопку "Дополнительные Параметры" в режиме Простых Параметров панели Уровень Детализации Символов Лестниц и Ограждений.

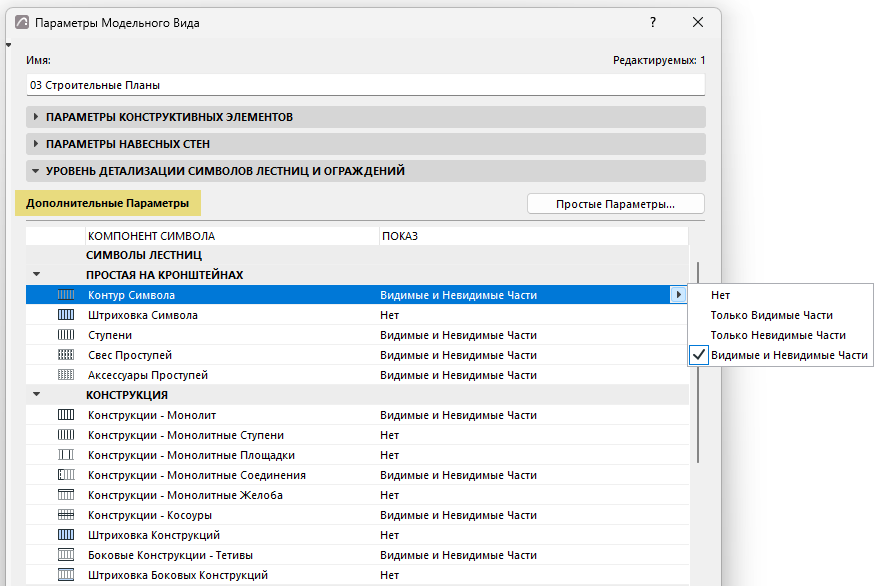

В режиме Дополнительных Параметров все компоненты символов отображаются в виде списка, сгруппированного по логическим блокам. Воспользуйтесь выпадающими меню для настройки параметров отображения.
Если сделать изменения в Дополнительных Параметрах (например, скрыть Контур Символа (Сетку)), это заменит Простые Параметры, где соответствующие элементы управления будут отображаться как "специальные".
