Об Инструменте Ограждение

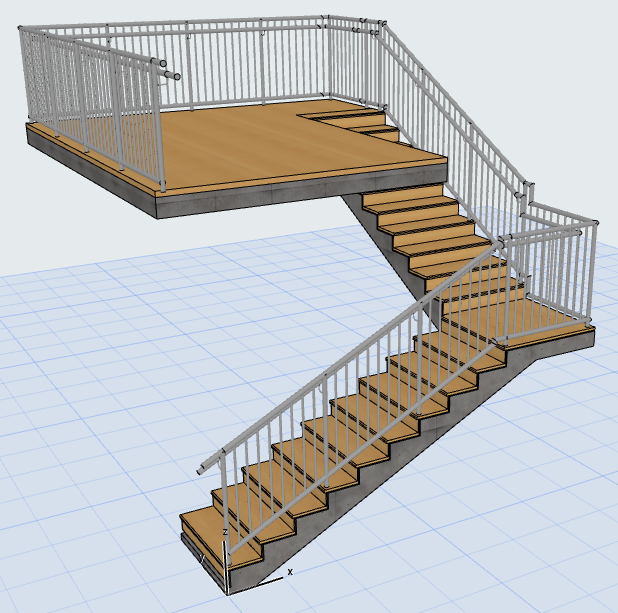

Инструмент Ограждение предназначен для создания конструктивных элементов типовых или уникальных Ограждений. Ограждения могут быть ассоциированы с Лестницами, Перекрытиями, Стенами, Крышами и 3D-сетками.

Процесс построения Ограждений, напоминающий работу с полилиниями, состоит из указания Вершин и Сегментов. На Плане Этажа редактирование Ограждений выполняется так же, как и редактирование полилиний.

Интерактивный диалог Редактора Образца позволяет настроить каждый отдельный Сегмент Ограждения.

Как и Лестница или Навесная Стен, Инструмент Ограждение представляет собой иерархический элемент, состоящий из основной схемы и компонентов: различных опор, поручней, стоек и/или панелей. Эти компоненты являются GDL-объектами, в которых применяются Строительные Материалы и/или Специальные профили.



Компоненты Ограждения

  • Верхние Поручни располагаются по верху Сегментов.
  • Ограждение может содержать до двух Боковых Поручней, каждый из которых может располагаться по обе стороны от Ограждения. Каждый из этих поручней может иметь собственное сечение.
  • Ригели - это элементы заполнения Ограждений, располагающиеся параллельно поручням. Они могут перемещаться перпендикулярно Сегменту Ограждения и находиться на любой высоте. Каждый Ригель может обладать собственным поперечным сечением.
  • Для всех горизонтальных элементов (Верхних Поручней, Боковых Поручней и Ригелей) можно добавлять элементы Соединений и Окончаний.
  • В образце может присутствовать несколько Внутренних Опор.
  • Стойки располагаются внутри образца.
  • Пространство между Верхними Поручнями, Ригелями, Внутренними Опорами или контурами Сегмента может быть заполнено Панелями.
  • Для Панелей и Опор можно не только применять встроенные GDL-компоненты, но и создавать собственные элементы, при сохранении выбирая для них преднастроенный подтип Ограждения.

Показ Ограждений

В диалоге Параметров Модельного Вида можно выбрать один из трех Уровней Детализации (Полный, Упрощенный и Схематичный) для отображения на экране и вывода Ограждений в окнах Разрезов, Фасадов, 3D и 3D-документов.

См. Параметры Ограждений.
