Параметры Ригелей (Инструмент Ограждение)

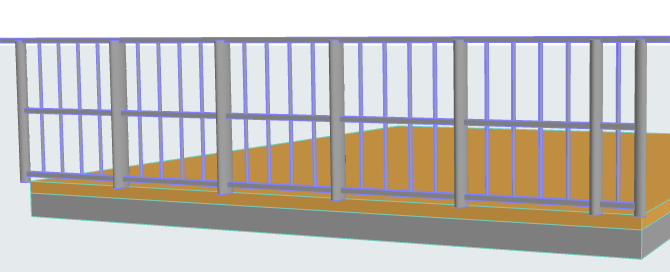

Ригели - это элементы заполнения Ограждений, располагающиеся, как правило, параллельно поручням. Они могут смещаться относительно Сегмента Ограждения и находиться на любой высоте. Каждый Ригель может обладать собственным поперечным сечением.

Ригели могут также применяться в качестве креплений Панелей и Стоек.

Для Добавления или Удаления Ригелей нажмите в Редакторе Образца кнопку с символом Плюс или Минус. Образец может содержать любое количество Ригелей.

Для получения дополнительной информации, см. Редактор Образца (Параметры Инструмента Ограждение) .

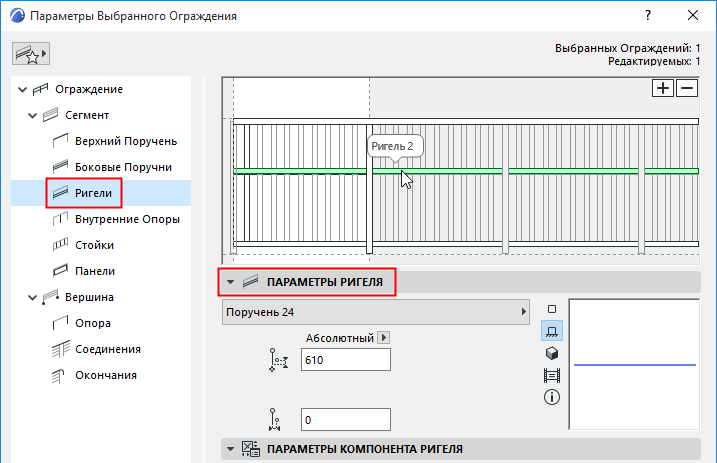

Каждый Ригель, выбранный в Редакторе Образца, можно настроить на странице Параметров Ригелей.

• Из выпадающего списка выберите GDL-компонент Ригеля или выберите Нет, если вы не хотите создавать Ригель (можно также нажать кнопку с символом Минус).

  Расположенная ниже панель предназначена для настройки GDL-компонента. См. Параметры Компонента Поручня (Верхний Поручень/Боковой Поручень/Ригель).

• Задайте Высоту Ригеля, определяемую в виде Абсолютной высоты (от Низа Сегмента) или в Процентах от общей высоты Сегмента (например, 50%).



• Горизонтальное Смещение: Введите величину смещения Ригеля по горизонтали.
• Обратите внимание, что вновь добавляемые Ригели пересекают Стойки и могут разделять их на отдельные элементы, если высота Стоек определяется относительно высоты Ригелей.

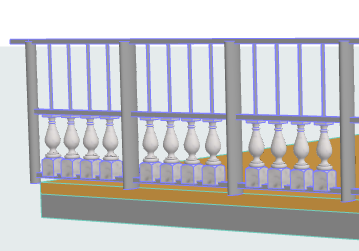

  Горизонтальный Ригель пересекает и разделяет Стойки

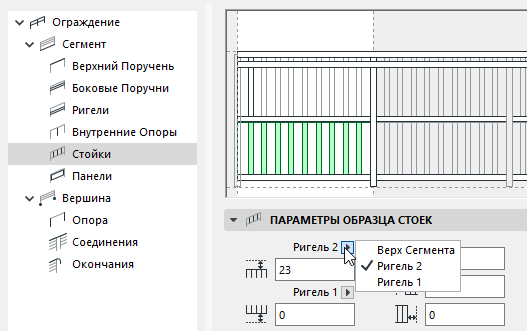

Разумеется, вы можете настроить привязку верха/низа Стоек к верху/низу Сегмента, а не Ригелей.
