Параметры Компонента Поручня (Верхний Поручень/Боковой Поручень/Ригель)

Эта панель доступна в диалоге Параметров всех компонентов, относящихся к Ригелям и Поручням: Верхнего Поручня, Боковых Поручней и Ригелей.

Набор отображаемых здесь элементов управления зависит от выбранного компонента (Встроенного, Профилированного и т.д.).

Параметры каждого Компонента (Верхнего Поручня, Бокового Поручня и Ригеля) настраиваются по отдельности.

Убедитесь, что в диалоге Параметров выбран нужный компонент Ограждения (например, чтобы отредактировать Компонент Бокового Поручня, необходимо открыть страницу Параметров Боковых Поручней).

Тип 2D-символа Ригеля/Поручня

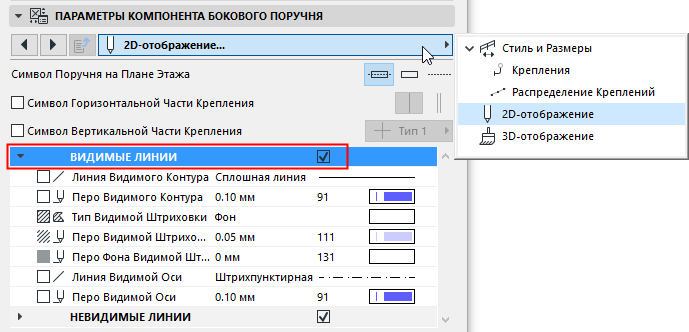

Выберите Тип Символа на вкладке 2D-отображения в панели Параметров Компонента Ригеля/Поручня.

Отображение 2D-символа Ригеля/Поручня

Настройте параметры 2D-отображения Ригеля/Поручня, воспользовавшись элементами управления показом Видимых и Невидимых частей Ограждения.



Управление Отображением 2D-символа Ригеля/Поручня

По умолчанию показ компонентов Ограждений определяется настройками ПМВ (Документ > Модельный Вид > Параметры Модельного Вида > Параметры Ограждений).

Настроить показ Символа Поручня можно в Параметрах Ограждения. (См. Компоненты Символа Плана Этажа .)

Параметры Креплений

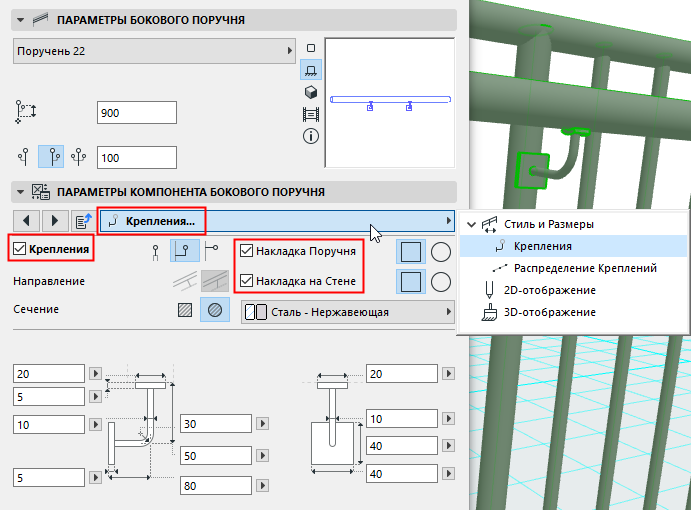

Вкладка Креплений предназначена для настройки размеров и Строительных Материалов Креплений Поручней. Например, Крепления Профилированного Поручня могут состоять из Накладки на Стене и Накладки Поручня.



Распределение Креплений

При помощи вкладки Распределения Креплений в панели Параметров Компонента Поручня настройте расположение Креплений вдоль Поручня.

Выберите способ Распределения:

  • Распределение по Опорам: Крепления будут располагаться на всех элементах Опор и Внутренних Опор.

    FixingDistribution.png  PostInnerPost3D.png

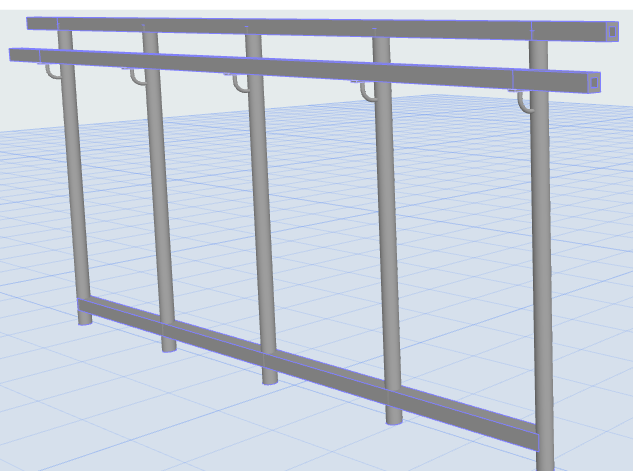

    Распределение Креплений по Опорам и Внутренним Опорам

  • Распределение по Частям
    • В поле Количества Частей введите общее количество Креплений, которые должны располагаться на Сегменте Ограждения.
    • Расстояние от Концов - здесь задается смещение первого/последнего Креплений от концов Поручня.
  • Распределение по Образцу
    • Крепления распределяются на основе задаваемой Длины Образца.
    • Активируйте маркер Автоматическое расположение (наилучшее) или
    • Выберите начальную точку распределения Креплений.
      • Начало Сегмента или Конец Сегмента
      • Центр Сегмента: одно Крепление располагается в центре, а остальные Крепления распределяются с заданным шагом.
      • Центр Сегмента (по центру образца): Крепления распределяются с определенным шагом симметрично относительно центра Сегмента.
      • Специальное Расположение: Введите начальную точку (расстояние от начала Сегмента).

        LayoutBySpacing.png LayoutBySpacing3D.png

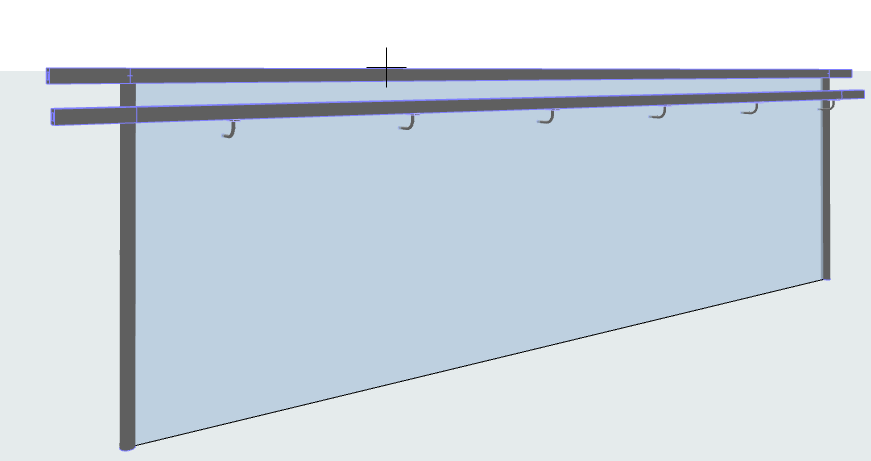

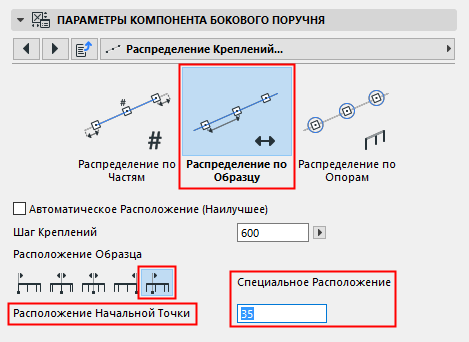

        Равномерное распределение Креплений Поручня: Специальное Расположение Начала
