Создание Колонн

Прежде чем создавать Колонны, откройте диалог Параметров Колонны и настройте геометрию ядра, высоту, расположение и подрезку элементов.

см. Инструмент Колонна: Просмотр и Расположение

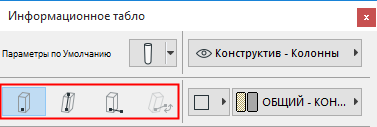

Чтобы создать Колонну, выберите в Информационном Табло один из четырех Геометрических Вариантов (способов построения).



Простая Колонна



Колонна (вертикальная или наклонная) размещается одним щелчком мыши. Ось Колонны будет проецироваться с Плана Этажа.

Для наклонной Колонны: См. Создание Наклонной Колонны.

Создание Колонны двумя щелчками

Этот вариант позволяет задать наклон колонны в процессе размещения.

Это означает, что вводить угол наклона перед размещением колонны не требуется.


  1. Первым щелчком мыши укажите место расположения основания Колонны.
  2. Вторым щелчком завершите создание элемента.
  • Второй щелчок определяет угол наклона Колонны и (в 3D-окне) ее высоту.

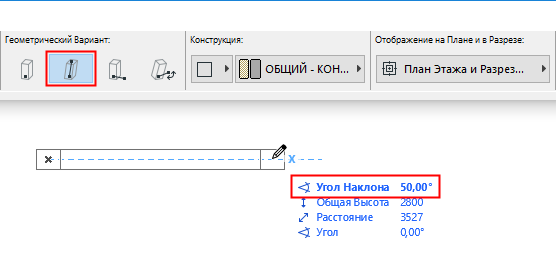

  • В окне Плана Этажа высота колонны остается неизменной, а второй щелчок нужен только для того, чтобы графически задать угол наклона (отображаемый в Табло Слежения).

  • В 3D-окне можно использовать привязку к существующим элементам и/или нажать и удерживать клавишу Shift для ограничения ввода в пределах плоскости редактирования.

    ColumnInput3D_1.png     ColumnInput3D_2.png

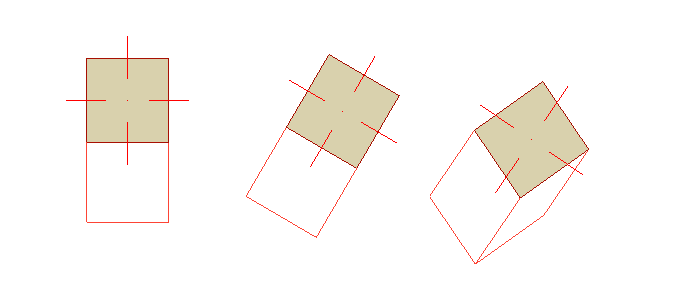

Повернутая Колонна


  1. Первым щелчком мыши укажите место расположения основания Колонны.
  2. Вторым щелчком задайте угол его поворота.

Наклонная и Повернутая Колонна

Создаются только наклонные колонны.


  1. Первым щелчком мыши укажите место расположения основания Колонны.
  2. Вторым щелчком задайте угол его поворота.
  3. Третьим щелчком задайте угол наклона и завершите построение Колонны.
