Создание Наклонной Колонны

Воспользуйтесь диалогом Параметров Колонны или геометрическим вариантом создания колонны двумя щелчками, чтобы задать угол наклона колонны графически в 3D-окне.

Настройка Угла Наклона в Параметрах Колонны

Задайте Угол Наклона через Параметры

  1. В диалоге Параметров Колонны (страница Колонна, панель Расположение) или в Информационном Табло нажмите кнопку создания Наклонной Колонны.
  2. Введите угол наклона в градусах.

  3. В Информационном Табло выберите Геометрический Вариант и создайте колонну.

Создание Колонны двумя щелчками

Этот вариант позволяет задать наклон колонны в процессе размещения. Его удобнее всего использовать в 3D-окне.

В этом случае не надо задавать угол наклона перед началом создания элемента.


  1. Первым щелчком мыши укажите место расположения основания Колонны.
  2. Вторым щелчком завершите создание элемента.

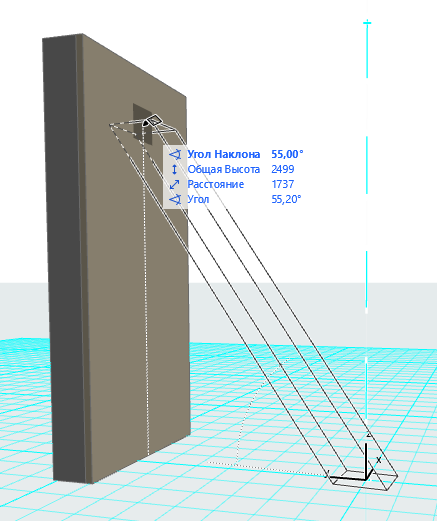

    • В 3D-окне можно использовать привязку к существующим элементам и/или нажать и удерживать клавишу Shift для ограничения ввода в пределах плоскости редактирования.

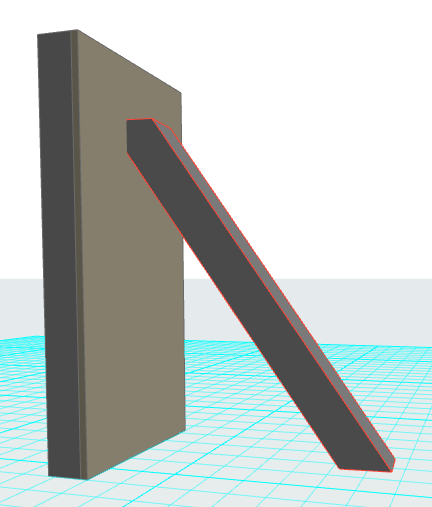

      ColumnInput3D_100143.png     ColumnInput3D_200144.png

  • Второй щелчок определяет угол наклона Колонны и (в 3D-окне) ее высоту.
  • Если Колонна создается двумя щелчками в окне Плана Этажа, то ее высота остается неизменной.
