Параметры Панели (Инструмент Ограждение)

Эти Параметры предназначены для добавления/удаления и настройки Панелей в Редакторе Образца.

Добавление Панелей в Редакторе Образца

Чтобы добавить или удалить Панель, нажмите в Редакторе Образца кнопку с символом Плюс или Минус.

См. также Добавление Компонентов в Редакторе Образца.

Панели могут располагаться в свободном пространстве между двумя Внутренними Опорами или Ригелями (Поручнями). Если в это пространство уже занято Стойками, то Панели добавить нельзя.

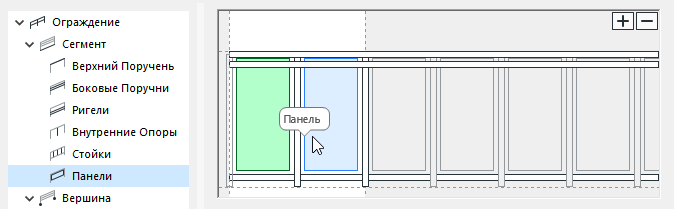

Рис. 1. Панели, разделенные Внутренней Опорой

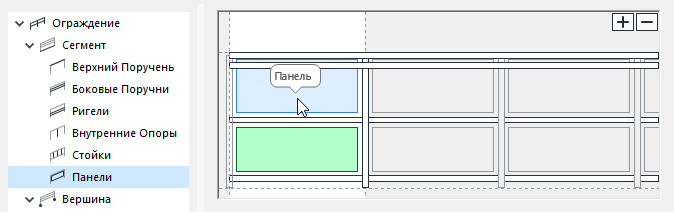

Рис. 2. Панели, разделенные Ригелем

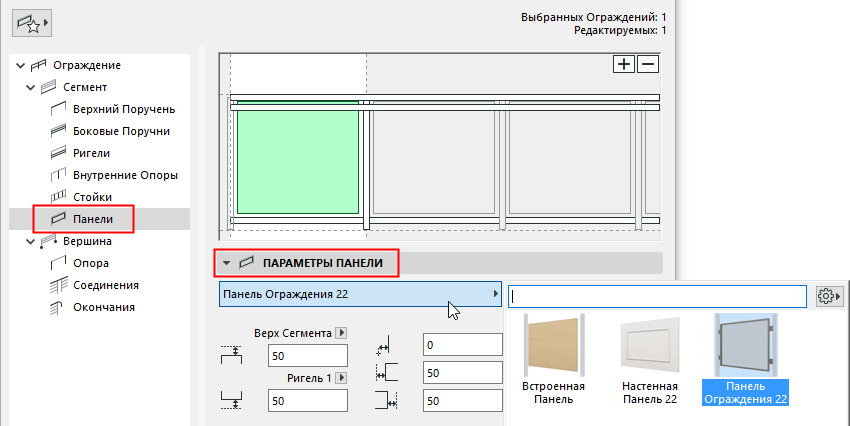

Параметры Панели



Из выпадающего списка выберите GDL-компонент Панели.

Расположенная ниже панель предназначена для настройки GDL-компонента. См. Параметры Компонента Панели Ограждения.

В дополнение к преднастроенным компонентам можно создать и собственные Панели.

Для получения подробной информации см. Специальные Подэлементы Лестниц и Ограждения.

Настройка Расположения Панели

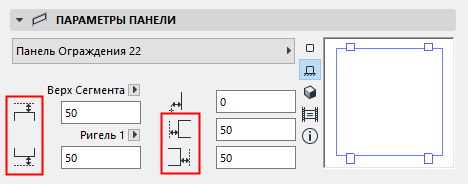

  • Настройте смещение верха и низа Панелей относительно верха/низа Сегмента или Ригелей, если они присутствуют в Образце.
    Прим.: Высота Сегмента задается на странице Параметров Сегмента. См.   Высота Сегмента и Вертикальное Смещение .
  • Задайте левое и правое смещение относительно Внутренних Опор.
    Прим.: Ввод положительных значений приводит к уменьшению размеров Панелей.

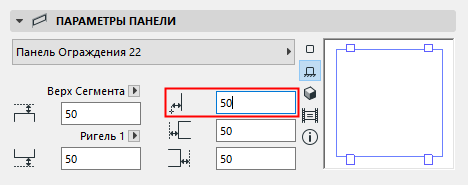

  • Горизонтальное Смещение: При желании можно настроить смещение Панелей по горизонтали.


Параметры Компонента Панели Ограждения

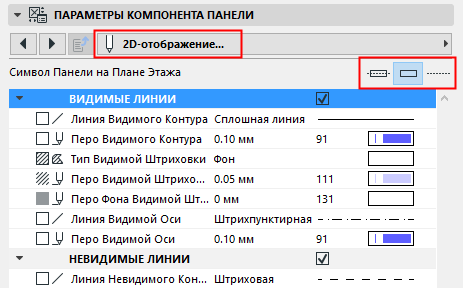

Тип 2D-символа Панели

Выберите Тип Символа на вкладке 2D-отображения в панели Параметров Компонента Панели.

Отображение 2D-символа Панели

Настройте параметры 2D-отображения Панели, воспользовавшись элементами управления показом Видимых и Невидимых частей Ограждения.



Управление Отображением 2D-символа Панели

По умолчанию показ компонентов Панелей в 2D-видах определяется настройками меню Документ > Модельный Вид > Параметры Модельного Вида.

Можно настроить показ Панелей в диалоге Параметров Ограждения. (См. Компоненты Символа Плана Этажа .)

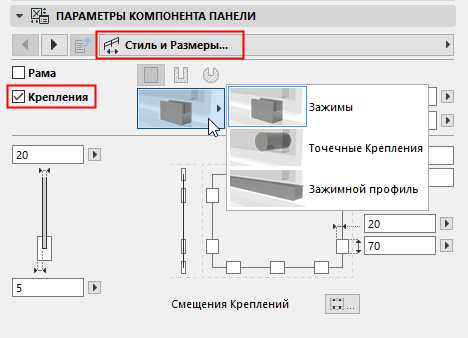

Показ Креплений

На вкладке Стиль и Размер в панели Параметров Компонента Опоры активируйте маркер Крепление, чтобы получить доступ к настройкам, включающим их размеры и Строительный Материал.

Набор элементов управления на этой вкладке зависит от выбранного типа Креплений (Зажимов, Точечных Креплений или Зажимного Профиля).
