Окончания Ограждений (Верхний Поручень, Боковой Поручень, Ригель)

Для каждого Верхнего Поручня, Бокового Поручня или Ригеля можно создать сегменты Окончаний.

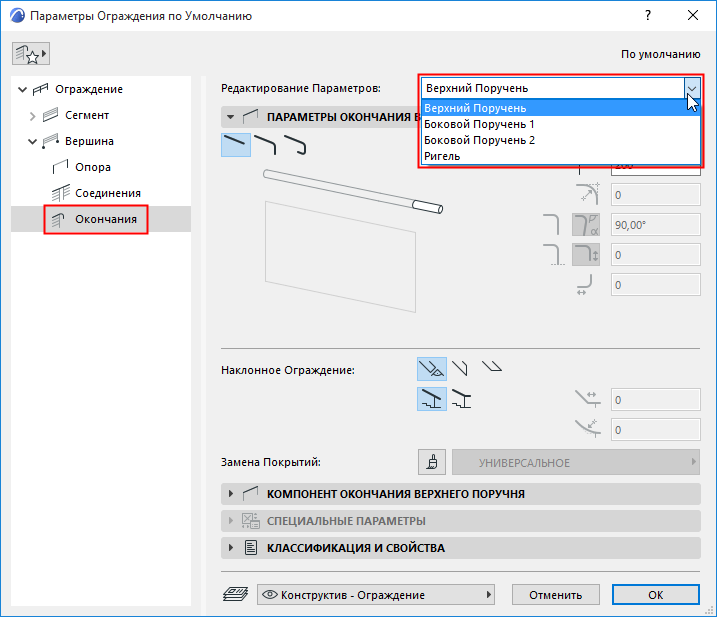

В диалоге Параметров Ограждения (на странице Окончаний) выберите из выпадающего списка нужный тип Поручня и настройте параметры его Окончания.

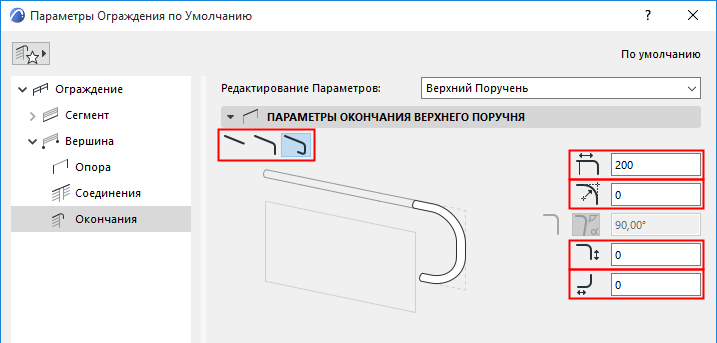

Геометрия Окончаний Поручней и Ригелей

Окончания Ограждений содержат элементы Продлений, которые могут представлять собой Прямую, Изгиб или Полный Поворот.



Выберите подходящий тип Окончания. Размеры Продления можно настроить при помощи находящихся справа полей.

Note:

  • Если вы не хотите создавать Окончания, то введите в поле Длины Продления 0.
  • Для Ригелей можно создавать только прямые Продления.
  • Для дублирующихся Боковых Поручней можно применить четвертый вариант Окончания, соединяющий противоположные поручни друг с другом.

    См. Соединение Окончаний Дублирующихся Боковых Поручней.

Редактирование Окончаний Ограждений

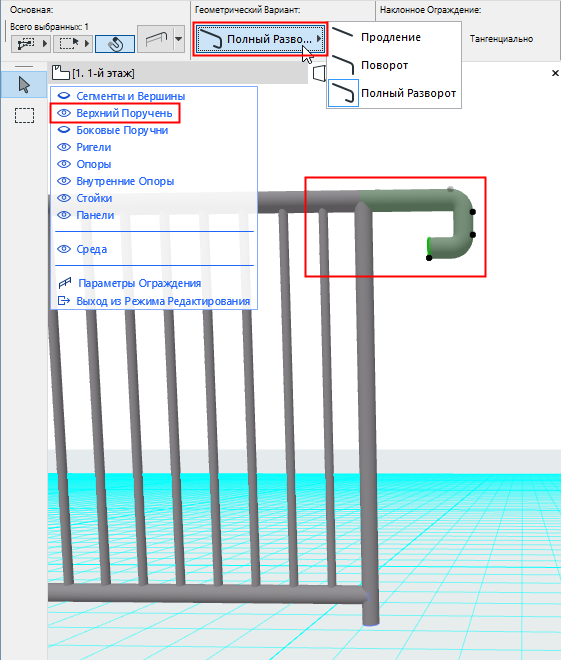

В начале и в конце Поручней применяются одни и те же Параметры Окончания, настроенные в диалоге Параметров Ограждения, но в Режиме Редактирования вы можете изменить настройки выбранного конца Поручня.

  • В Режиме Редактирования воспользуйтесь узловыми точками для графического редактирования длины Продления, Радиуса и/или Угла выбранного Окончания. Если для узловой точки доступно несколько команд, то появляется Локальная Панель, содержащая несколько кнопок:

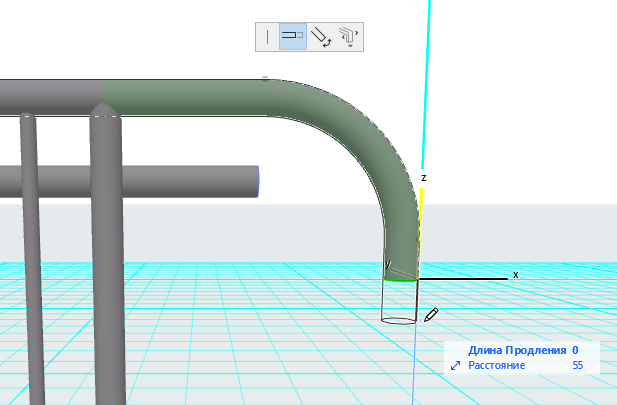

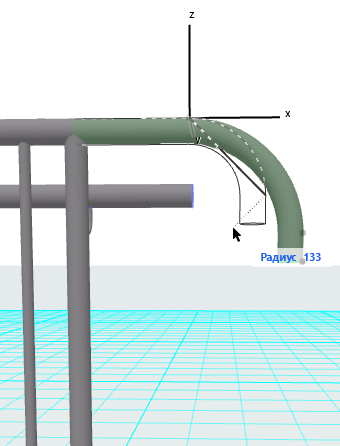

    ToprailEdit2.png   ToprailEdit3.png

    Графическое редактирование Окончаний Ограждений в 3D и в Разрезе

  • При помощи Информационного Табло или диалога Параметров Окончания можно настроить параметры любого выбранного окончания ограждения.

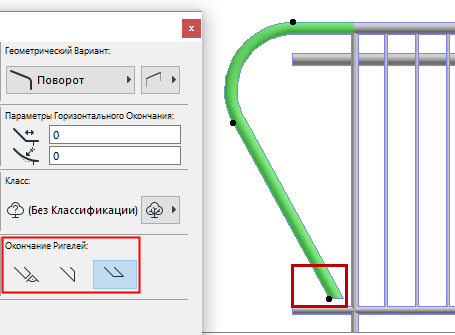

Наклонное Ограждение: Геометрия Окончания

В Информационном Табло или в диалоге Параметров Ограждения можно выбрать следующие варианты Окончания Наклонного Ограждения: перпендикулярное, вертикальное или горизонтальное.

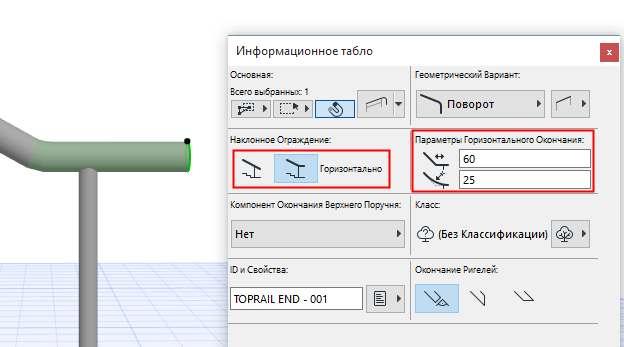

Окончание Наклонного Ограждения: По Касательной к Сегменту или Горизонтально


  • Активируйте эту функцию, если хотите, чтобы наклонное Ограждение оканчивалось горизонтальным сегментом.
  • Введите длину добавляемого сегмента и при необходимости укажите радиус скругления.

Замена Покрытий

Для компонента Окончания Ограждения можно применить замену покрытия.

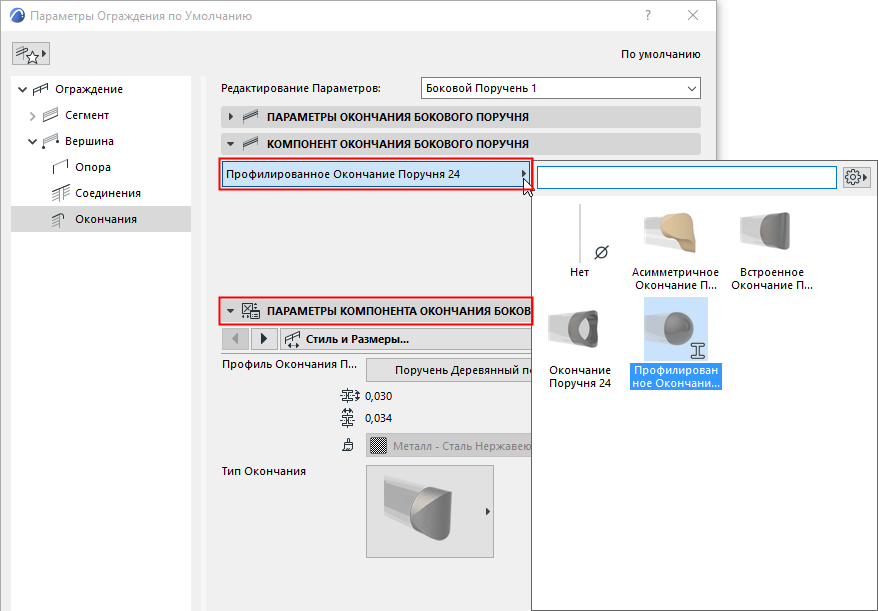

Добавление Компонента Окончания Поручня или Ригеля

Компонент Окончания добавляется к сегменту Продления поручня или ригеля.

  1. В панели Компонента Окончания выберите подходящий объект Окончания Ограждения.
  2. Воспользуйтесь панелью Параметров Окончания Поручня/Ригеля, чтобы настроить его параметры.
