Создание Отверстия

Активируйте инструмент Отверстие.

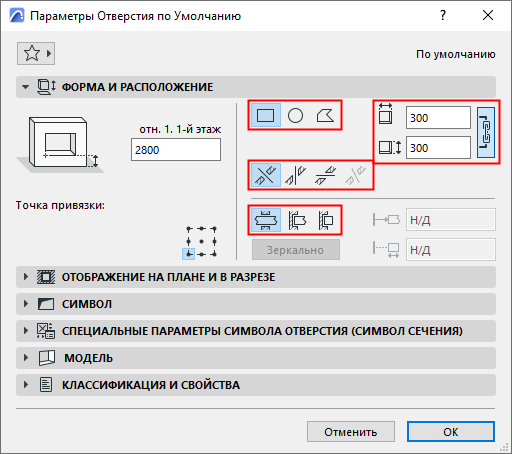

В диалоге Параметров Отверстия или в Информационном Табло настройте основную геометрию, форму и точку привязки Отверстия (параметры рассматриваются ниже).
Наведите курсор на тот элемент, в котором хотите создать Отверстие (например, на Стену). При помощи обратной графической связи будет показано то, как Отверстие будет располагаться в элементе.
Если курсор наведен на несколько элементов, в которых можно разместить отверстие, то последовательное нажатие клавиши Tab приводит к циклическому перебору этих элементов.

Note:
- Отверстия можно размещать даже в тех элементах, которые являются частями Связанных Модулей или зарезервированы другими пользователями.
- Геометрия Отверстий определяется относительно родительских элементов и перемещается вместе с ними.
Щелкните для размещения Отверстия согласно его форме и Ориентации (см. ниже).

Форма

Выберите форму Отверстия: Прямоугольную, Круглую или Многоугольную.

Если вы начнете редактировать форму прямоугольного или круглого Отверстия, то оно автоматически станет многоугольным.
Исключение: Эллиптические Отверстия не преобразуются в многоугольные.
Многоугольные Отверстия можно также создавать при помощи Волшебной Палочки.

Ориентация

Параметр Ориентации определяет направление вытягивания отсекающего тела Отверстия относительно родительского элемента: с Перпендикулярным, Вертикальным, Горизонтальным или Специальным выравниванием.

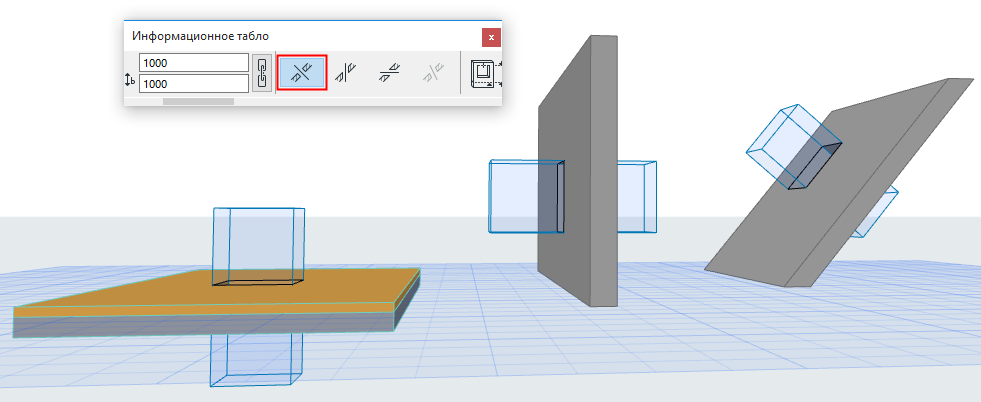

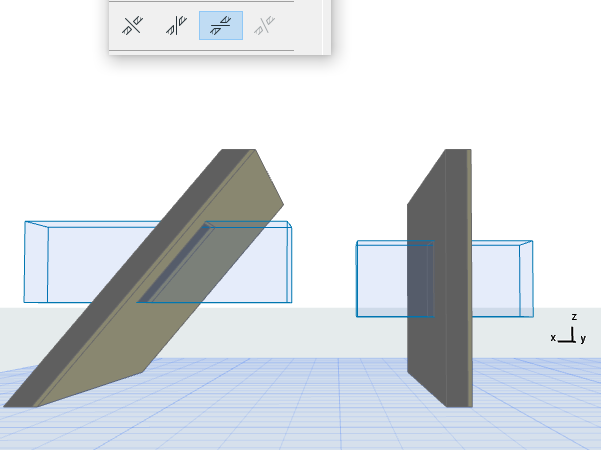

Выровнено (применяется по умолчанию)

Выровненные Отверстия располагаются перпендикулярно линии или плоскости привязки родительского элемента с учетом его типа:

Отверстия в Перекрытиях или 3D-сетках располагаются вертикально
Отверстия в вертикальных Стенах и Балках располагаются горизонтально
Отверстия в наклонных Стенах располагаются перпендикулярно плоскостям поверхностей Стен

Отверстия, созданные с использованием функции Выравнивания, остаются связаны с линиями и плоскостями привязки родительских элементов.

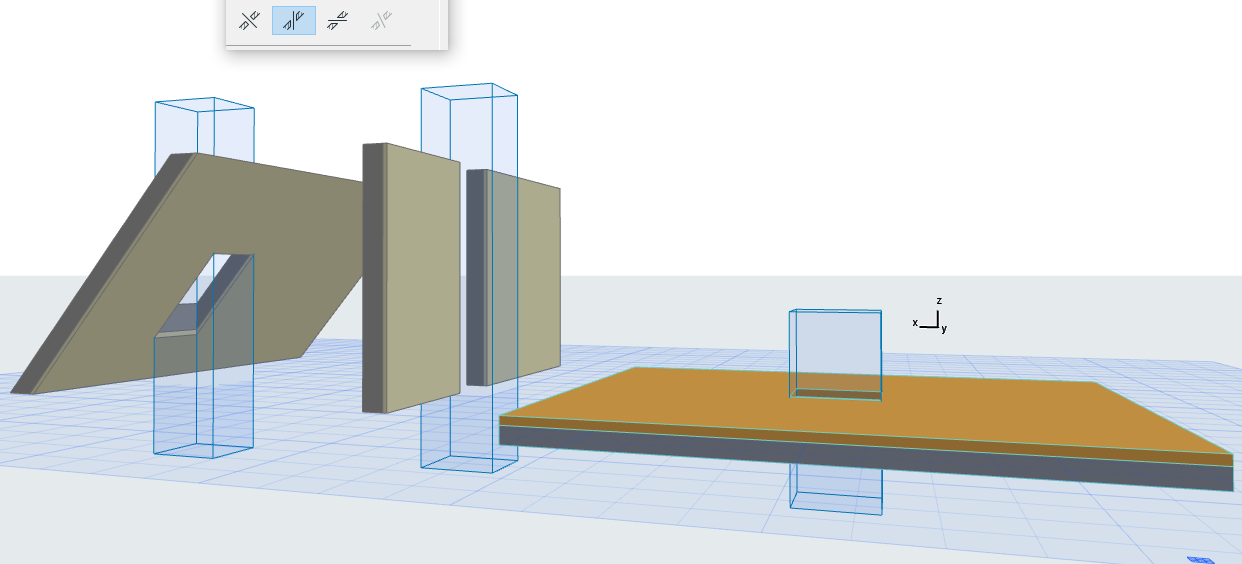

Вертикально

Примеры вертикальных Отверстий:

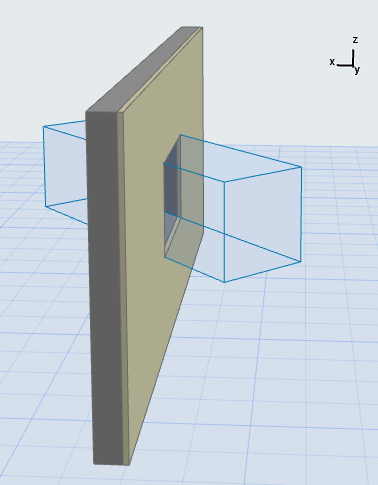

Горизонтально

Щелкните для размещения горизонтального Отверстия, а затем еще одним щелчком задайте направление вытягивания геометрии:

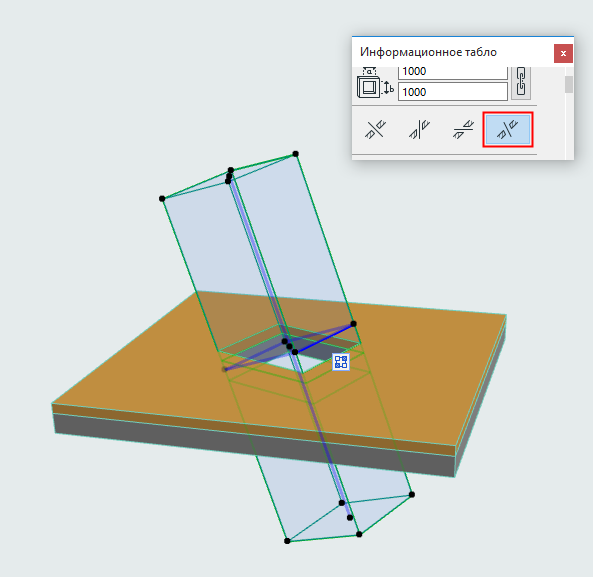

Специальная

Элементы Отверстий можно перемещать, зеркально отражать или вращать.

Этот способ ориентации доступен только для выбранных существующих Отверстий (его нельзя использовать при создании новых Отверстий).
Вы можете применить для Отверстия со Специальной Ориентацией Вертикальное, Горизонтальное или Перпендикулярное выравнивание, но при этом ранее настроенная Специальная ориентация будет отменена.

Ограниченные или Неограниченные Отверстия

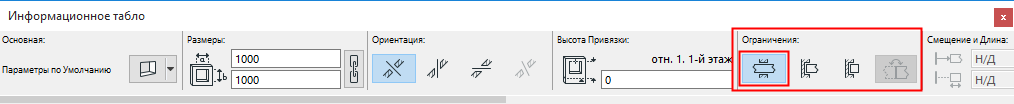

По умолчанию в диалоге Параметров Отверстия и в Информационном Табло Отверстия для параметра Ограничений выбран вариант Не Ограничено.

Это означает, что “длина тела” Отверстия никак не зависит от родительского элемента. Например, если увеличить толщину Стены, в которой находится Отверстие, то оно по-прежнему будет полностью пересекать ее.

Отверстия могут также быть ограничены с одной или с двух сторон.

См. Применение Ограниченных Отверстий для создания Ниш или Углублений.

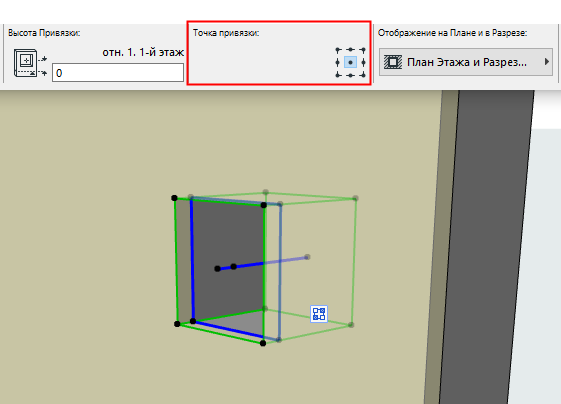

Точка Привязки

Выберите одну из девяти точек расположения Привязки Отверстия.

В 3D синий вектор вытягивания проходит через Точку Привязки Отверстия.

Если размеры Отверстия меняются с помощью клавиатурного ввода, то точка привязки остается на месте.
Если же размеры Отверстия меняются графически, то на месте остается центральная точка Отверстия, независимо от выбранной точки привязки.

Отметка Отверстия

Высотная отметка Отверстия измеряется от Собственного Этажа родительского элемента до Точки Привязки Отверстия. Это значение называется привязкой по высоте.

в 3D: Щелкните мышью для графического размещения отверстия на любой высоте.
На Плане Этажа:

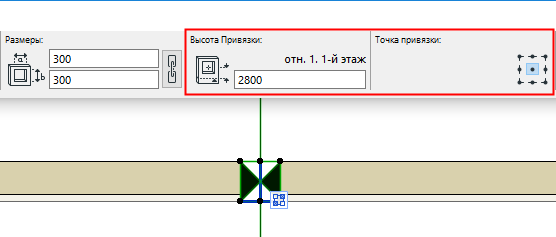

Привязка Отверстия по высоте в вертикальных элементах (таких как Стены) измеряется от собственных этажей этих элементов.

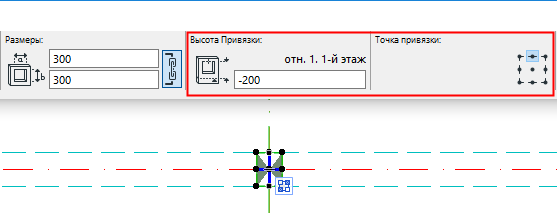

Если Отверстие располагается в Балке, то его привязка по высоте измеряется от находящегося ниже этажа.

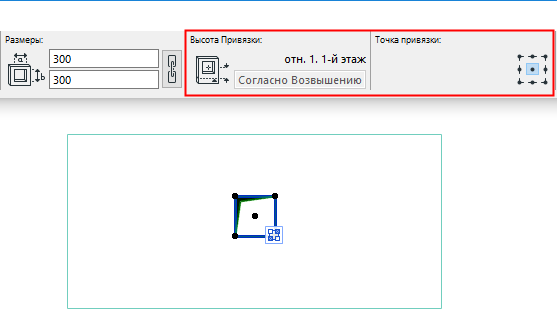

Для Отверстия, находящегося в Перекрытии или в 3D-сетке: привязка по высоте осуществляется к отметке родительского элемента.
