Отображение Отверстий в 3D

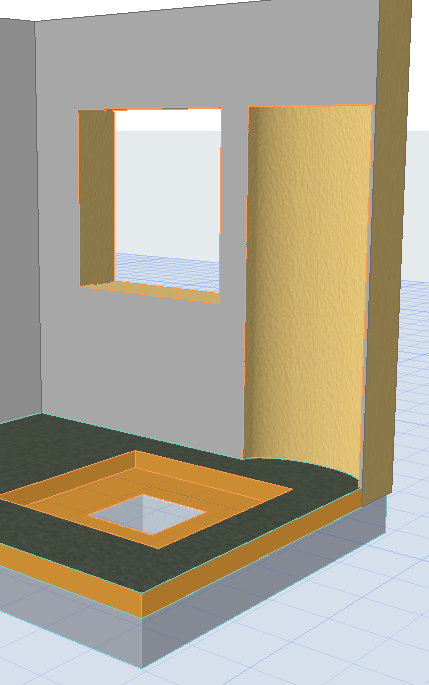

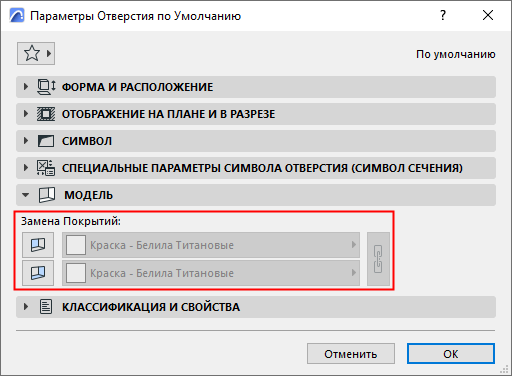

По умолчанию: Отверстия отображаются с использованием покрытий своих родительских элементов без замены.

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Замена Покрытий Отверстий

При необходимости вы заменить покрытия поверхностей вытягивания Отверстия и/или его торцов.

  • Поверхности Вытягивания: это те части тела Отверстия, которые располагаются в родительском элементе.
  • Торцы: один или оба торца ограниченного тела Отверстия, где оно соприкасается с родительскими элементами, но не прорезает их (например, ниша или углубление).
  1. Выберите Отверстие
  2. Воспользуйтесь элементами управления Заменой Покрытий
    • в Информационном Табло или
    • в панели Модель диалога Параметров Отверстия.
  3. Активируйте переключатели замены поверхностей торцов и/или поверхностей вытягивания.
  4. Из выпадающего списка выберите подходящее покрытие.
    Прим.: Нажмите кнопку с символом Цепочки ("Связывания Покрытий"), чтобы применить одно покрытие и для торцов, и для поверхностей вытягивания.

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

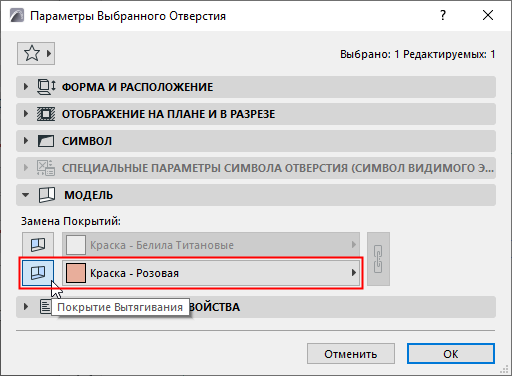

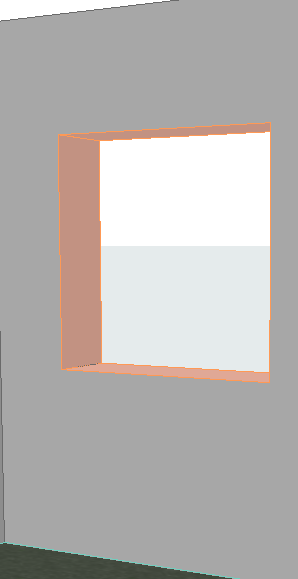

    Замена Покрытий Отверстия - Поверхности Вытягивания

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

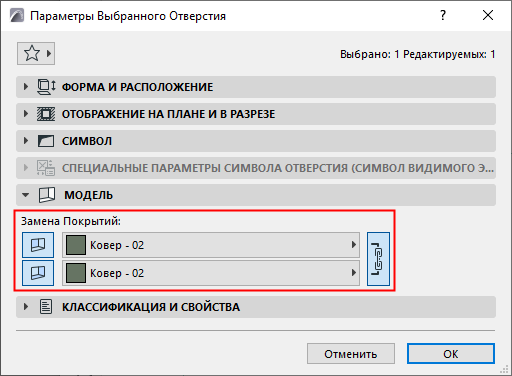

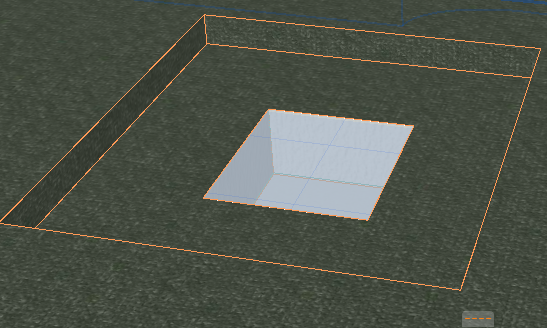

    Замена Покрытий Отверстий - Поверхности Вытягивания и Торцов

Связанная Тема:

Покрытия Отверстий в Каталоге Покрытий
