Покрытия Отверстий в Каталоге Покрытий

Предположим, у вас есть Отверстие в стене.

Если покрытия этого Отверстия заменены, то их можно представить как тонкий слой краски с двумя сторонами (наподобие рулона обоев).



Создавая каталог покрытий, следует помнить, что эти поверхности можно учитывать тремя способами:

  • одно покрытие стены
  • плюс две стороны заменяющего покрытия отверстия ("обои")

В зависимости от того, какую информацию требуется получить, убедитесь, что в Каталоге Покрытий настроен учет только нужных поверхностей. Поверхности, заблокированные "перекрывающими" элементами, не учитываются в каталоге.

Чтобы настроить "перекрывающие" элементы, воспользуйтесь диалогом Уменьшения Учитываемой Площади в Параметрах Схемы Каталога. (См. Параметр Учитываемой Площади в Каталоге Покрытий).

См. приведенные ниже примеры.

Пример: Включение в каталог окрашиваемых поверхностей отверстия.

Отверстие с замененными (окрашиваемыми) покрытиями торцов прорезает собой стену.

Окрашиваемая поверхность этого Отверстия имеет две стороны (как рулон обоев).

Вы хотите включить в каталог только видимую сторону заменяющего покрытия Отверстия. Чтобы получить нужный результат:

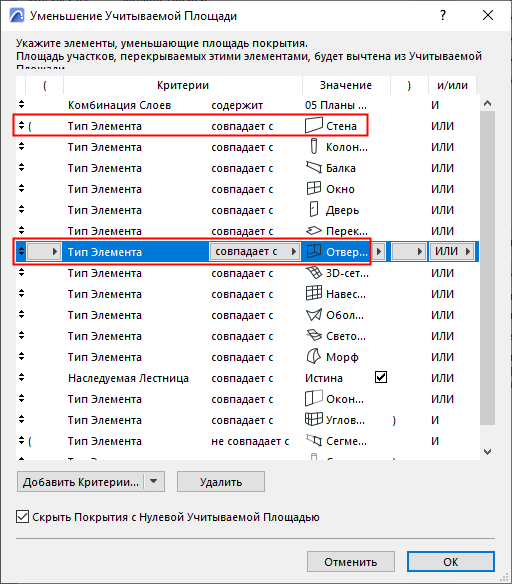

  • Добавьте стены в список "Уменьшения Учитываемой Площади" (чтобы исключить невидимую сторону "обоев")
  • Добавьте проемы в список "Уменьшения Учитываемой Площади" (чтобы исключить исходную поверхность стены без окраски)


Пример: Включение в каталог только покрытия стены; отверстие является только пустым проемом

Отверстие представляет собой пустой проем в конструкции родительского элемента БЕЗ замены покрытий.

Прим.: Если для Отверстия не настроены замены покрытий, то его поверхности нельзя включить в каталог. Но подобное Отверстие может являться перекрывающим элементом в отношении своего родительского элемента.

Вам требуется включить в каталог только покрытие родительского элемента, игнорируя Отверстие. Убедитесь, что Отверстия не включены в список перекрывающих элементов в диалоге Уменьшения Учитываемой Площади. Чтобы получить нужный результат:

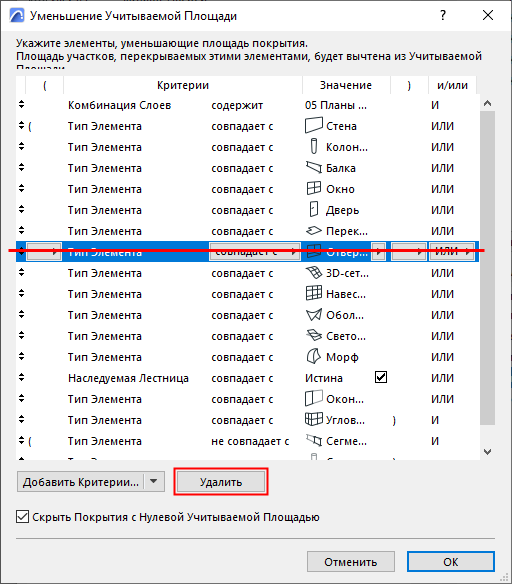

  • Удалите Отверстия из списка "Уменьшения Учитываемой Площади" (чтобы исключить поверхности проемов из расчета)


Удалите Отверстия из списка "Уменьшения Учитываемой Площади"
