Вращение Соединений

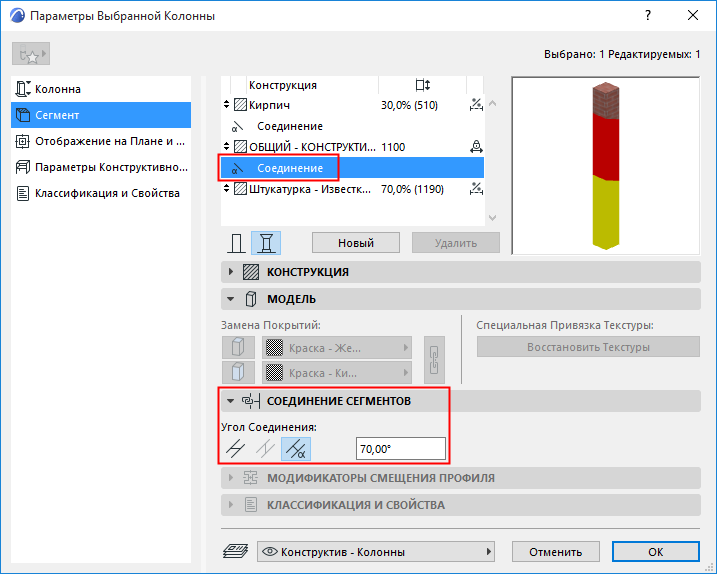

В диалоге Параметров Колонны:

Выберите компонент Соединения из списка Конструкций (находящегося в верхней части страницы Сегмента). Затем раскройте панель Соединения Сегментов и выберите горизонтальный, вертикальный или специальный угол соединения.

Прим.: Вертикальные Соединения можно применять только в наклонных Колоннах.


В 3D-окне:

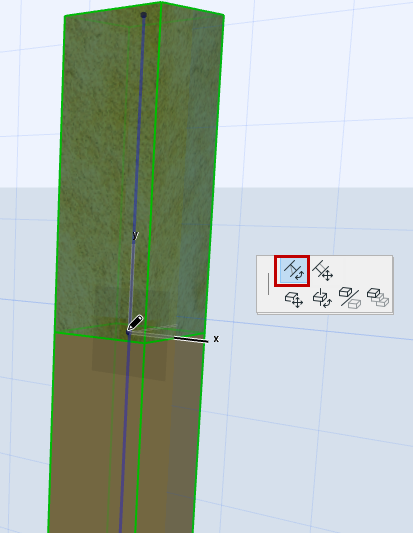

Соединения сегментов можно редактировать графически:

  1. Выберите Колонну в 3D-окне.
  2. Щелкните на узловой точке Соединения (находящейся на оси привязки Колонны).

  3. В Локальной Панели нажмите кнопку Поворота Угла Соединения.

Связанная Тема:

Настройка Конструкции Колонны/Сегмента
