Настройка Конструкции Колонны/Сегмента
Выберите Колонну или ее сегмент.

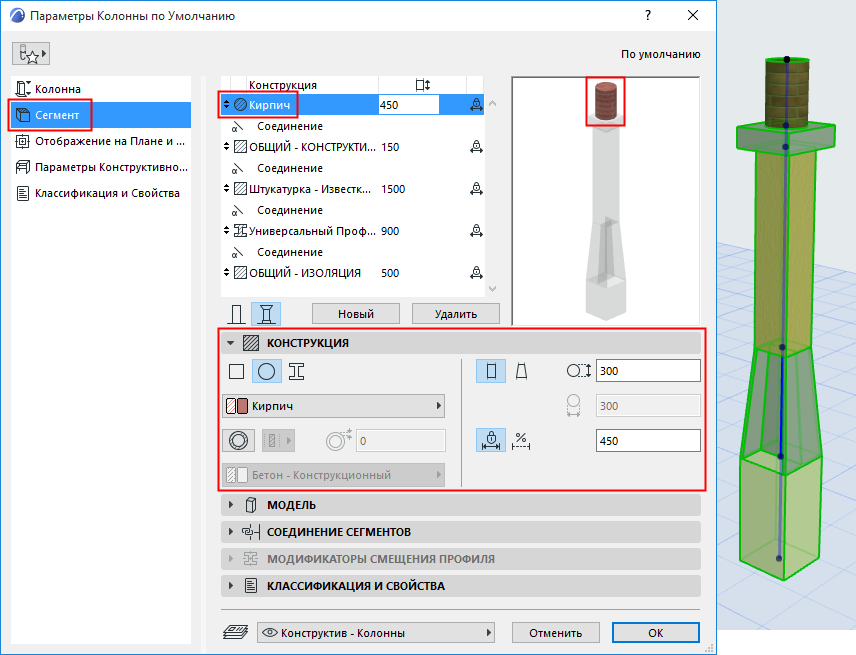

Воспользуйтесь панелью Конструкции в диалоге Параметров Колонны (страница Сегмента) для настройки конструкции и длины (фиксированной или изменяемой).
Для выбранного сегмента эти Параметры также доступны в Режиме Редактирования Колонны.
В сечении
Выберите форму поперечного сечения сегмента.

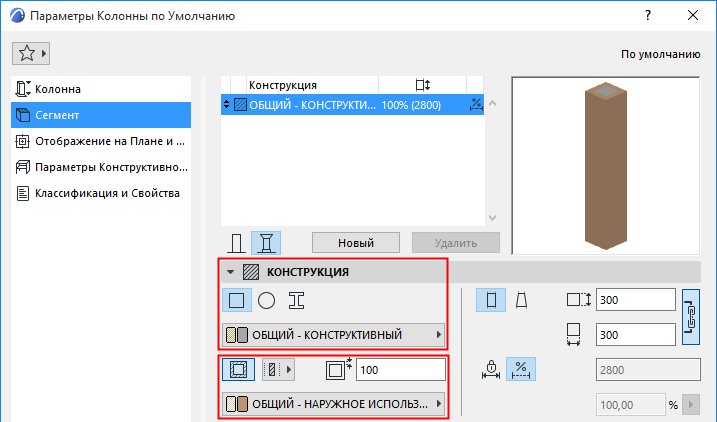

Строительный Материал
Для Прямоугольной или Круглой Колонны:
- Воспользуйтесь выпадающим меню, чтобы выбрать Строительный Материал.
- При необходимости добавьте наружный слой. (См. также Ядро и Наружный Слой .)
Для Профилированной колонны:
Длина Сегмента (Фиксированная или Изменяемая)
Для каждого выбранного сегмента задайте фиксированную или изменяемую длину при помощи соответствующих кнопок, находящихся в панели Конструкции.

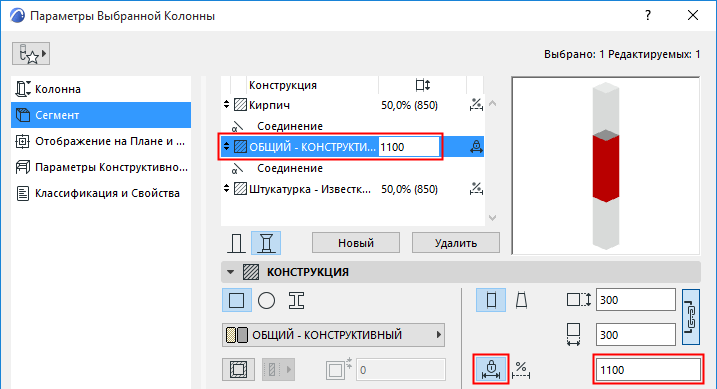

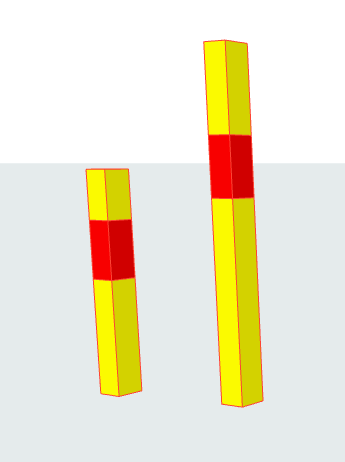

- Для сегмента фиксированной длины введите значение длины. Это значение будет оставаться неизменным даже при изменении размеров Колонны (длину выбранного сегмента можно также задать в списке Конструкций).

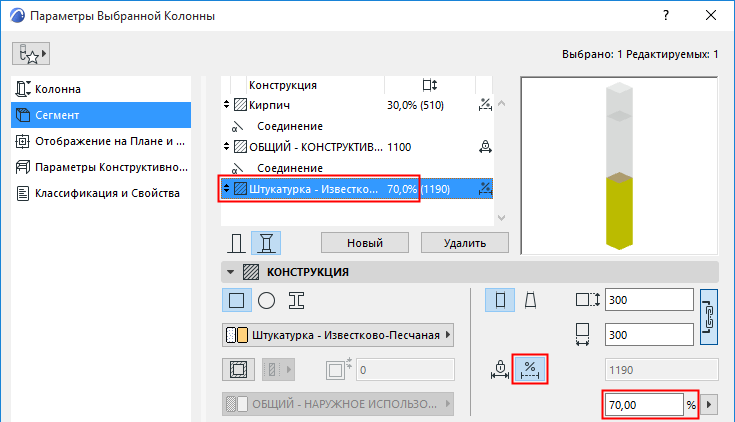

- Для сегмента изменяемой длины введите процентное отношение к общей длине всех сегментов (все вместе сегменты изменяемой длины составляют 100%). Длина сегмента будет меняться в соответствии с изменениями размеров Колонны.

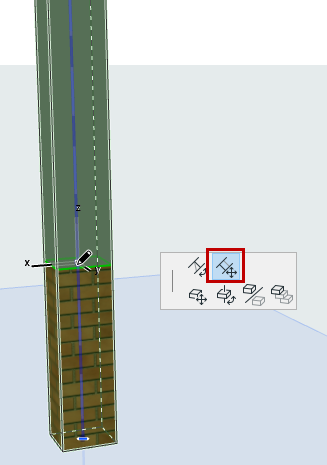

Длина Сегментов - Редактирование в 3D
- Выберите Колонну в 3D-окне.
- Щелкните на узловой точке Соединения (находящейся на оси привязки Колонны).
- В локальной панели нажмите кнопку Перемещения Соединения Сегментов, чтобы изменить длину сегмента.Прим.: Если вы переместите узловую точку Соединения на противоположный конец сегмента, то оно будет полностью удалено.
