Сохранение 2D-элементов в качестве Выносок

Эта функция позволяет вам создавать собственные символьные Выноски, содержащие любые сочетания символов и текстовых блоков, включая Автотексты.

  1. При помощи инструмента Текст создайте Текстовый Блок.

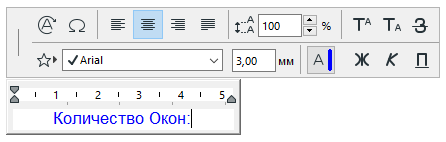

  2. Введите текст.

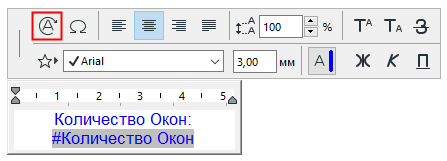

    Если необходимо, вставьте Автотекст для отображения информации об элементе (например, #Количество Окон).

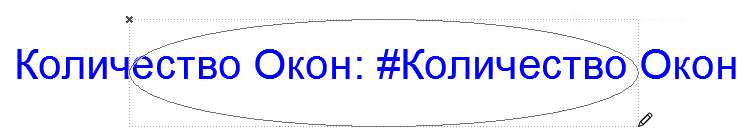

  3. Если Выноска должна иметь рамку, то ее можно создать ее при помощи инструментов 2D-черчения (Линий, Дуг, Полилиний и т.д.).


    Совет:

    • Если выноска будет содержать Автотекст, то при создании рамки следует учитывать возможное количество символов заполненного текстового блока.
    • Можно активировать привязку текстового блока по центру и относительно этой точки создать рамку.

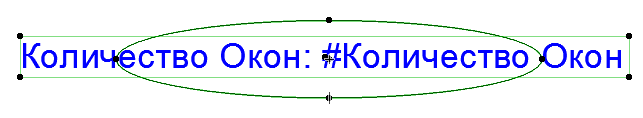

  4. Выберите все 2D-элементы.

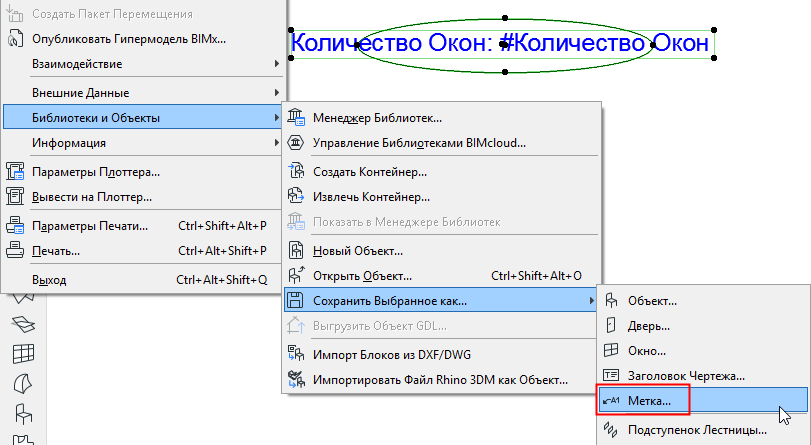

  5. Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > Выноска.

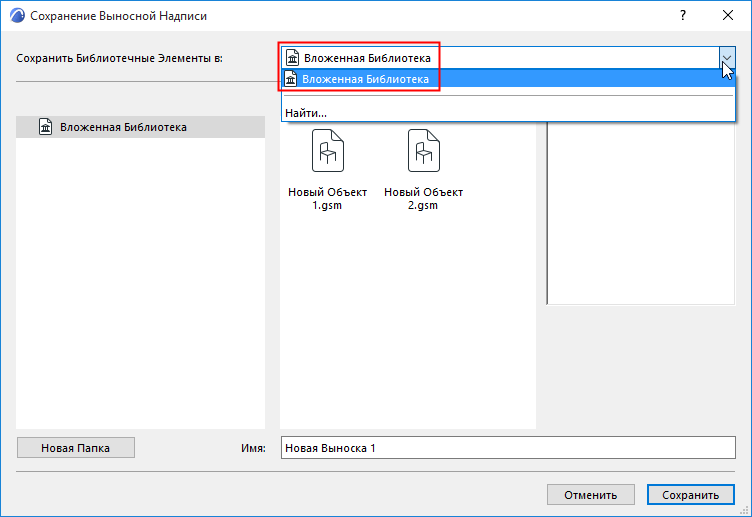

  6. В открывшемся диалоге Сохранения Выноски введите имя и место сохранения объекта:
    • во Вложенной Библиотеке - этот вариант выбирается по умолчанию. Специальные объекты, предназначенные для использования только в конкретном проекте, рекомендуется сохранять во Вложенной Библиотеке.
    • в добавленной в проект Библиотеке BIMcloud
      Прим.: В режиме Teamwork сначала необходимо зарезервировать папку Библиотеки BIMcloud.
    • в связанной библиотеке

      Вы также можете нажать кнопку Новая Папка, чтобы создать папку в выбранной библиотеке.


  7. В открывшемся диалоге Изменения Основных Параметров Выноски можно настроить Перья и Штриховки новой Выноски. можно настроить Перья и Штриховки новой Выноски. Эти настройки можно изменить позднее в диалоге Параметров Выноски.

    Чтобы добавить дополнительную информацию о Выноске (например, ключевые слова, упрощающие ее поиск), нажмите в нижнем левом углу кнопку Изменения Деталей.

  8. Нажмите кнопку ОК для закрытия диалога.

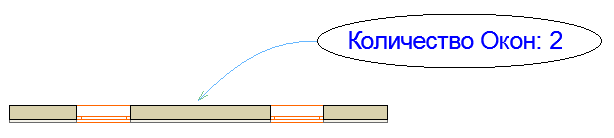

  9. Разместите новую Выноску. Если вы ассоциируете ее с элементом, то она будет содержать информацию, полученную из Автотекста.

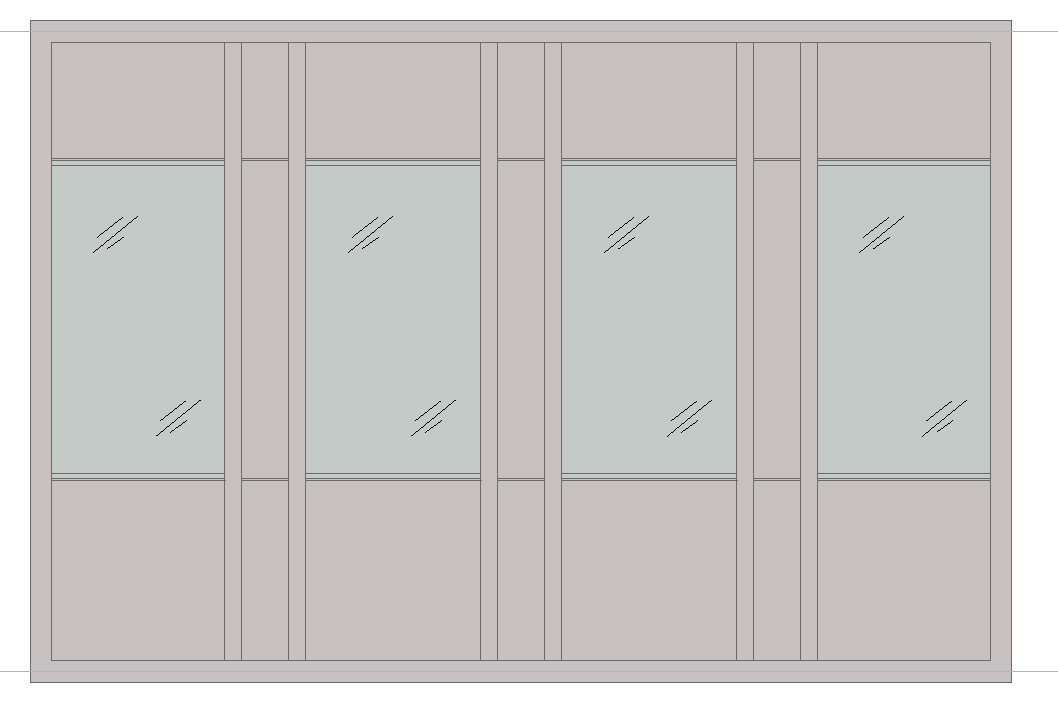

Пример: Символьная Выноска Глухого Остекления

В этом примере Выноска содержит простые линии для показа глухого остекления. У этой выноски нет рамки.



Ее можно применить для всех панелей глухого остекления Навесной Стены (при помощи команды меню  Документ > Аннотация > Нанести Выноски для Выбранных Элементов).



См. также Нанесение Выносок для Навесных Стен.
